小型轮式循迹移动机器人结构设计

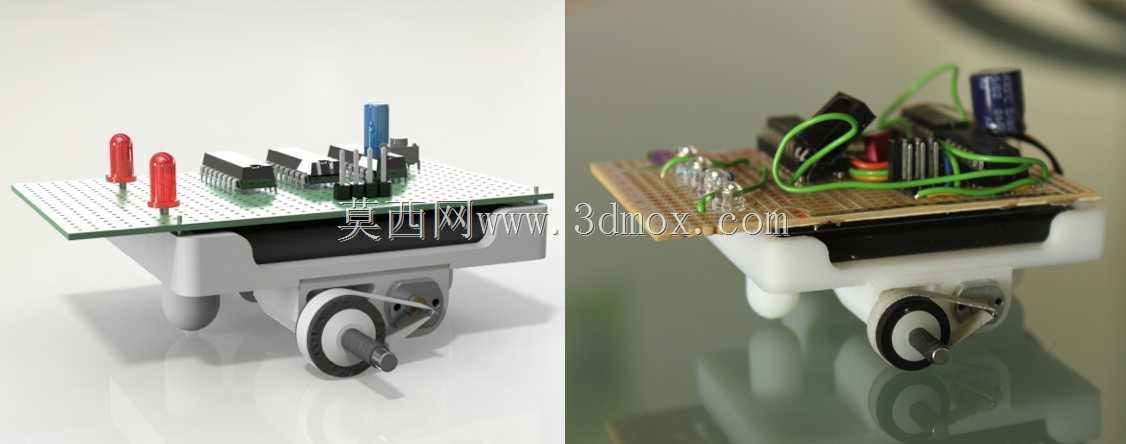

　　这款小型轮式移动装置的设计，最初面向高校创客实训、青少年科创启蒙场景，可作为嵌入式控制、基础传感器应用的实操载体，也能拓展用于室内小范围物料转运、定点巡检的原型验证。从结构布局来看，整机采用分层堆叠的设计逻辑，底层为行走驱动单元，中间层预留控制电路安装空间，顶层可根据需求拓展传感器、功能执行模块，各层之间通过铜柱或塑料支撑柱连接，既保证结构强度，也给线路排布留出充足空间，避免走线干涉运动部件。行走部分采用差速驱动方案，左右两侧各布置一个驱动轮，搭配前端万向从动轮实现转向，驱动轮选用橡胶材质轮面，配合金属轮毂提升与接触面的摩擦力，在平整桌面、环氧地坪等常见室内硬质地面上都能获得稳定的抓地力，不会出现起步打滑、转向偏移的问题；

　　万向轮采用低阻尼转动结构，转向时不会产生额外阻力，保证小车行进轨迹的可控性。电路安装部分预留了标准洞洞板的安装位，可兼容直插式电子元件的焊接排布，从实际装配效果来看，控制板区域可容纳单片机最小系统、电机驱动模块、电源滤波电容、红外循迹传感器等常用元件，元件排布时需注意强电驱动线路与弱电信号线路的分离，避免电机运转时的电磁干扰影响传感器信号采集；电源部分采用底部内置电池仓的设计，将配重集中在底盘位置，有效降低整机重心，避免急停、转向时出现侧翻问题。整机外形尺寸控制在成年人手掌可握持的范围，安装边界需注意驱动轮突出底盘的宽度，以及顶部传感器的安装高度，若加装红外避障、光线传感器等元件，需保证传感器探测面无结构遮挡，

　　同时预留接线的弯折空间，避免线路长期弯折出现断裂。设计时充分考虑了3D打印制作的可行性，底盘、轮架等结构件均采用无倒扣的简易结构，打印时无需添加大量支撑，降低打印失败率，同时各连接孔位预留0.2mm的装配公差，适配普通FDM3D打印机的打印精度，打印完成后仅需简单修整毛边即可完成装配，无需额外的机加工工序。从功能拓展性来看，基础版本可实现循迹行进、避障停转等基础功能，通过更换顶层安装板，还可加装机械爪、摄像头、温湿度采集模块等部件，拓展为不同功能的专用小型作业装置，适配不同的实训或原型验证需求。结构件的壁厚设计兼顾了强度与轻量化需求，底盘壁厚设置为2mm，既可以承受电池、电路的重量，也不会因壁厚过大增加整机重量，加大电机的负载；

　　轮轴与轮毂的配合采用过盈配合加顶丝固定的方式，避免长期运转后轮轴与轮毂出现相对滑动，导致行进距离出现误差。在电路安装区域的边缘，设计了专门的走线槽位，可将电机线、电源线、传感器线沿槽位排布，通过扎带固定，避免线路垂落卷入驱动轮中，造成设备卡滞损坏。
