Adafruit3.5英寸TFT显示模组结构设计

　　做嵌入式项目、小型测控装置开发的工程师大多接触过这类小尺寸显示模组，它是设备和操作人员之间最直接的信息交互载体，不管是手持检测仪器、桌面小型实验装置、开源硬件开发套件，还是定制化的工业控制终端，都能看到这类3.5英寸规格显示屏的身影。不同于消费级电子设备的定制化屏幕，这类通用型显示模组在结构设计上优先考虑适配性，能兼容多数开源主控板的安装孔位，不用额外做复杂的转接结构就能快速完成装配，大幅缩短原型开发阶段的结构验证周期。

　　从实际使用场景来看，这类屏幕常被用在环境参数采集终端、小型3D打印机的操作面板、便携式检测设备的显示单元、学生课程设计的交互界面载体上，它的分辨率为480×320，能满足字符显示、简易曲线绘制、基础图标交互的需求，不需要占用过多主控的显存资源，就算是性能不算顶尖的入门级主控也能流畅驱动，不会出现画面卡顿、刷新延迟的问题。很多做非标小设备的工程师在选型时，会优先选这类成熟的通用模组，一方面供应链稳定，采购周期短，另一方面结构尺寸已经经过多轮项目验证，不用反复调整安装位的设计，能减少结构设计阶段的试错成本。

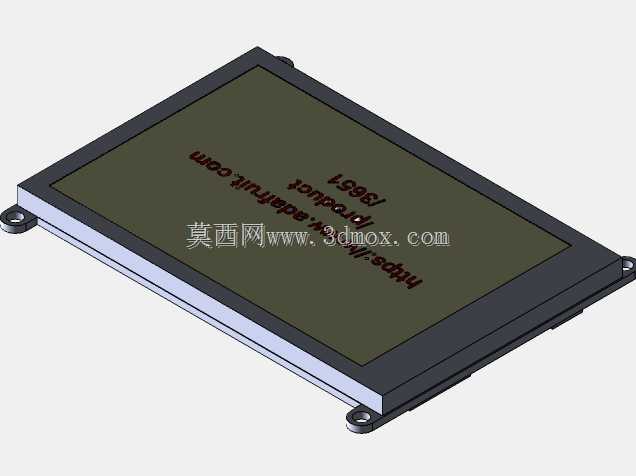

　　在结构设计思路上，这个模组采用了窄边框的金属包边设计，屏幕本体的四周做了阶梯式的限位结构，装配时可以直接卡入设备前面板的预留槽位，配合四周的固定耳实现锁紧，不需要额外增加屏幕压条之类的辅助固定件。屏幕背面的FPC排线出口位置做了避让凹槽，装配时不会因为排线弯折角度过大导致接触不良，固定耳上的安装孔位做了沉台设计，用M2规格的螺丝固定时，螺丝头不会突出模组表面，能保证屏幕和前面板贴合平整，不会出现缝隙不均、屏幕翘起的问题。屏幕的有效显示区域到模组外边缘的距离控制在合理范围，既给前面板的丝印标识预留了足够空间，也不会因为边框过宽导致设备正面显得臃肿。

　　从安装边界尺寸来看，这个3.5英寸模组的整体外形长宽比例适配多数小型手持设备的握持宽度，屏幕厚度控制在较薄的区间，就算是内置在空间紧凑的手持设备外壳里，也不会占用过多内部空间，给电池、主控板、接线端子预留出足够的排布位置。屏幕表面的保护盖板和显示层之间做了贴合处理，能减少环境光的反射，在室内光线条件下能清晰显示内容，不需要额外增加遮光罩结构。模组的四个边角做了小圆弧过渡，装配时不会刮伤外壳的安装槽内壁，也能避免应力集中导致的屏幕边角碎裂问题。

　　实际装配过程中要注意，屏幕的固定螺丝不能锁附过紧，不然会导致屏幕内部的液晶层受力不均，出现局部显示发花、水波纹的问题，一般锁附力矩控制在合适范围即可，四个角的螺丝要按对角顺序逐步锁紧，保证屏幕受力均匀。排线插接时要注意接口的对位方向，不要反插损坏排针，插好后可以用高温胶带做简单固定，避免设备移动过程中排线松脱导致显示异常。如果是用在经常移动的手持设备上，可以在屏幕和前面板的贴合位置加一层薄的泡棉胶，既能起到防尘作用，也能缓冲设备跌落时对屏幕的冲击，降低屏幕碎裂的风险。

　　很多工程师在做这类屏幕的结构适配时，容易忽略屏幕背面驱动芯片的凸起高度，导致装配时驱动芯片和背面的主控板元件干涉，这个模组的驱动元件排布做了优化，最高凸起位置集中在模组背面的中心区域，设计外壳内部结构时只要在对应位置预留足够的避让空间，就不会出现元件干涉的问题。另外屏幕的可视角度参数也能满足多数非极端场景的使用需求，操作人员站在设备正前方或者侧方一定角度范围内，都能清晰看清屏幕上显示的内容，不用刻意调整视角去读取参数，实际操作体验比较顺畅。
