便携式红外热成像检测设备外壳结构设计

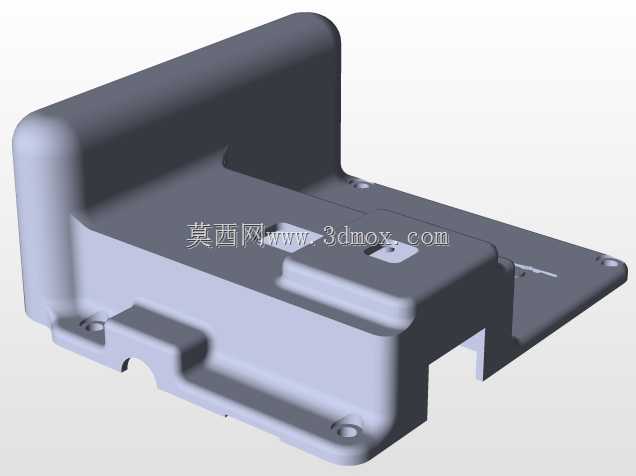

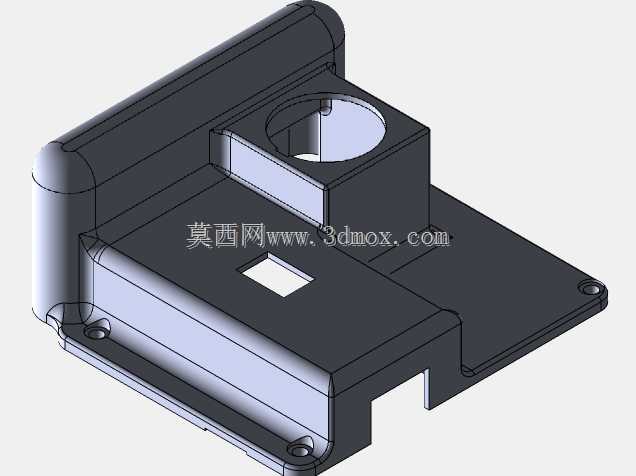

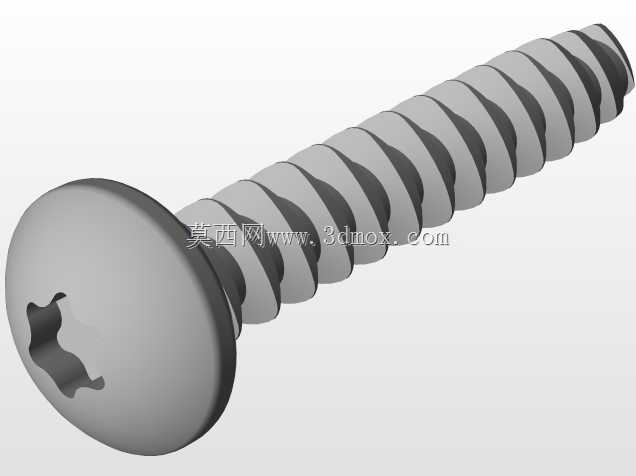

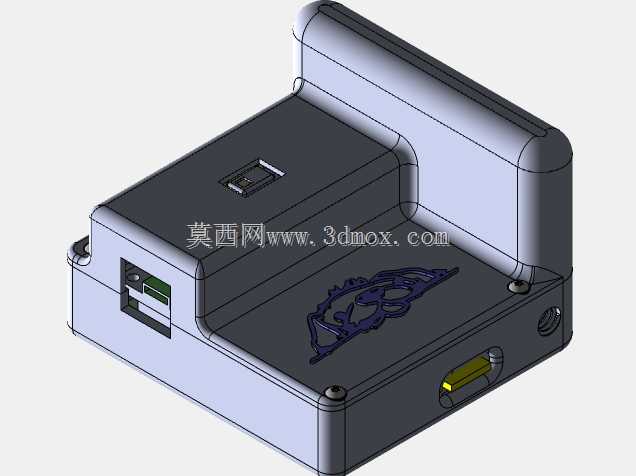

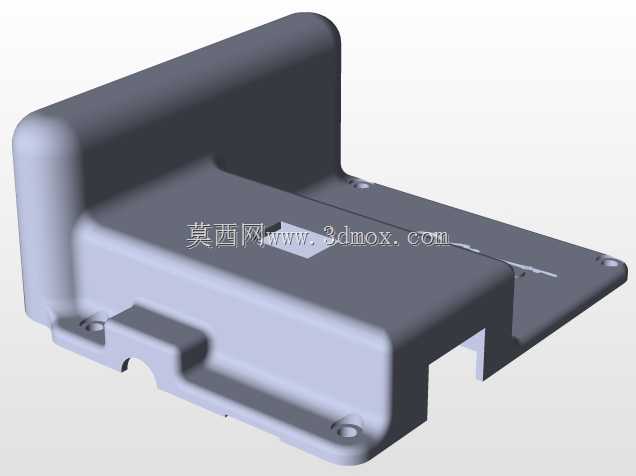

　　这款壳体的设计初衷是服务于小型化红外热成像检测场景，适配Adafruit AMG8833热成像传感器的安装需求，同时预留TOF测距模组的安装位，可满足近距离非接触测温、热源定位、距离校准的复合检测需求，常见于小型设备运维巡检、电子元器件发热排查、教学实验演示这类对设备便携性要求较高的场景。从结构布局来看，壳体采用上下扣合的分体式设计，上盖与下壳通过边角处的螺丝柱实现紧固，装配后无外露凸棱，整体边缘做了R角过渡处理，既避免使用过程中剐蹭操作人员，也能提升壳体的抗摔性能，适配手持移动使用的工况。壳体顶面预留了热成像传感器的开窗位，开窗边缘做了下沉台阶，可直接粘贴固定传感器滤光片，无需额外设计压片结构，减少装配工序；

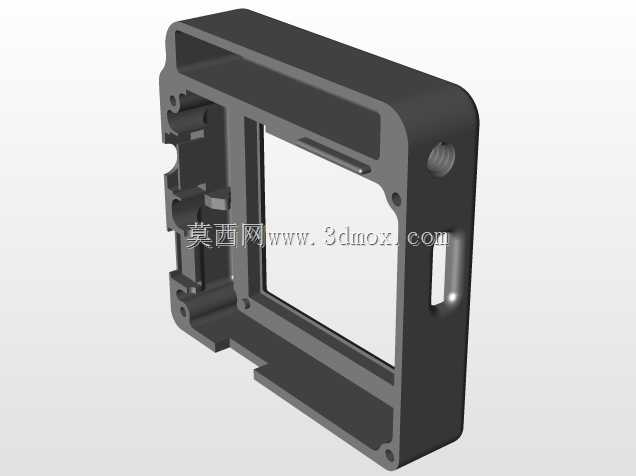

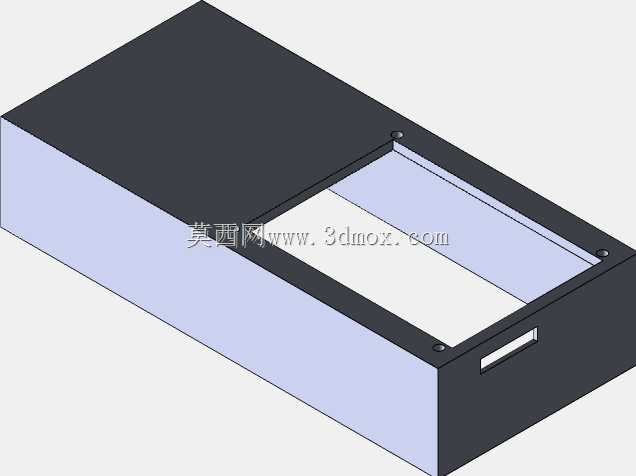

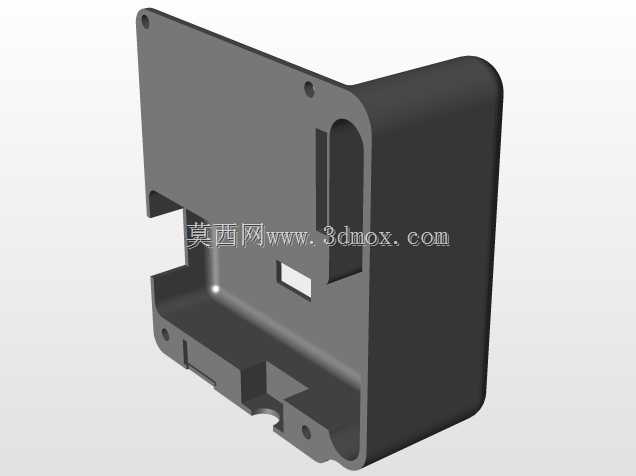

　　侧面分别预留了USB接口、充电接口的开口，开口尺寸严格匹配常用接插件的公差范围，避免出现插接过松或干涉的问题，同时接口位置做了局部加厚处理，提升接口区域的结构强度，防止多次插拔后出现壳体开裂。内部腔体做了分区隔断设计，热成像传感器区域、TOF测距模组区域、主控电路板区域、电池仓区域各自独立，既可以避免不同模组之间的电磁干扰，也能通过隔断筋位提升壳体整体的抗形变能力，电池仓位置预留了电池固定的卡扣位，可直接卡入常规规格的锂聚合物电池，无需额外打胶固定，方便后期维护更换。设计过程中优先考虑了手持操作的握持手感，壳体一侧的凸起结构刚好贴合掌心握持时的弧度，凸起部分内部为空腔，可用于布置排线或者容纳高度较高的接插件，充分利用内部空间，

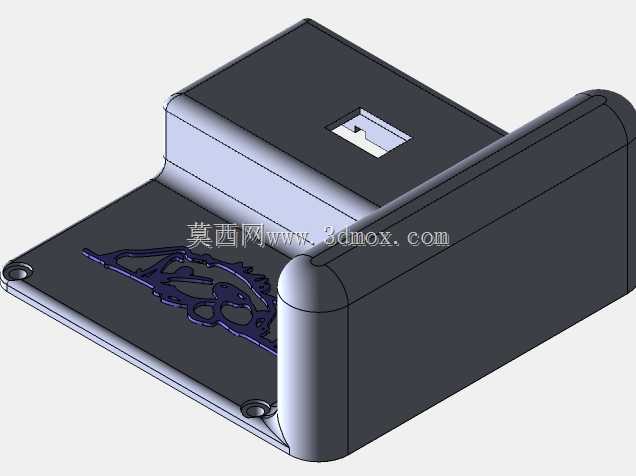

　　压缩整体外形尺寸，最终成品的长宽尺寸控制在掌心可握持的范围内，厚度不超过30mm，可直接放入工作服口袋携带。壳体表面预留了标识镶嵌位，可嵌入定制的logo标识，无需后期丝印，提升标识的耐磨度；所有螺丝柱均做了火山口防缩处理，避免壳体注塑成型后表面出现缩痕，影响外观质量。安装边界方面，壳体底部预留了两个通用的安装孔位，可配合小型三脚架或者固定支架使用，满足固定点位连续检测的安装需求，安装孔位周边做了局部加厚，保证固定后的结构稳定性，不会因为长期受力出现螺孔滑牙的问题。考虑到户外使用的场景，壳体上下盖的合模面预留了密封槽，可加装1mm直径的硅胶密封圈，实现基础的防尘防泼溅能力，适配多粉尘、少量溅水的巡检工况。

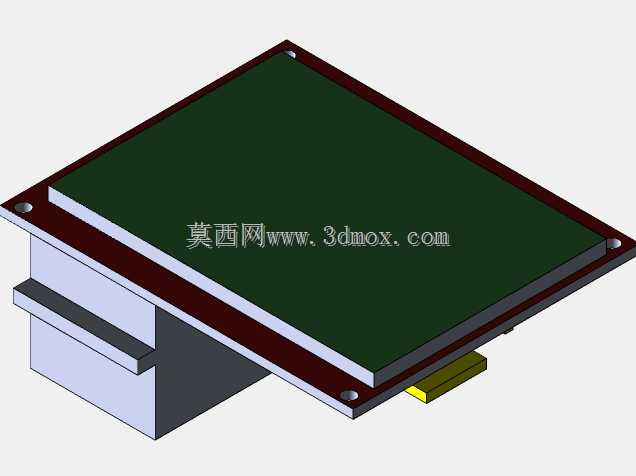

　　内部的电路板固定柱高度经过精准核算，保证装配后电路板与壳体内壁之间留有1mm的间隙，避免电路板上的贴片元件与壳壁接触造成短路，同时也能预留出散热空间，让设备长时间工作时产生的热量可以通过壳体间隙均匀散出，不会出现局部积热导致传感器测量精度下降的问题。TOF测距模组的安装位与热成像传感器的安装位保持在同一水平基准面上，保证测距数据与热成像数据的坐标匹配，减少后期算法校准的工作量，模组安装位周边设计了定位凸点，装配时可直接将模组卡入定位，无需反复调整位置，提升装配效率。
