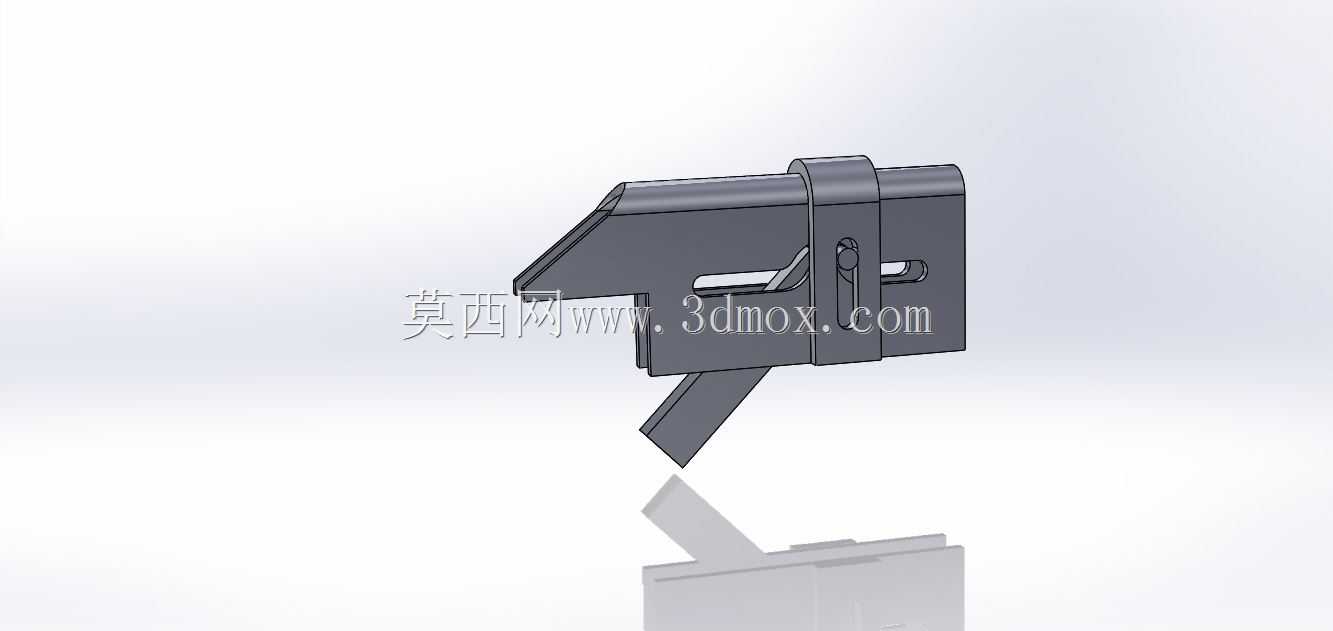

凸轮杠杆式间歇锁止机械执行构件

　　在轻工包装、纺织机械、小型自动化装配工位的间歇送料、工位定位环节，这类凸轮杠杆组合构件是替代复杂气动锁止结构的高可靠方案，尤其适合无气源部署的桌面级自动化设备、老旧设备的机械改造升级场景，不需要额外铺设气路电路，仅靠设备主轴的旋转动力输入就能完成周期性的锁止与释放动作，后期维护仅需定期检查铰接点的磨损情况，运维成本远低于电控类锁止部件。从功能实现逻辑来看，该构件通过凸轮轮廓曲线的升程、回程段设计，将输入轴的连续旋转运动转化为杠杆摆臂的定角度往复摆动，摆臂末端的楔形锁止头可以在升程阶段快速卡入配套工装的定位槽内，完成工位的精准锁止，避免加工或装配过程中工装出现窜动；当凸轮转动至回程段时，锁止头在复位弹性件的作用下快速抬起，

　　释放工装使其进入下一工位循环，整个动作的时序完全匹配凸轮轮廓的设计参数，不需要额外设置行程开关或位置传感器，动作响应延迟可以控制在毫秒级，完全适配每分钟30-60次循环的中低速间歇工位需求。设计阶段首先要确认的是安装边界尺寸，该构件的主体安装基座为矩形块状结构，安装孔位采用对称式分布，中心距适配常规40系列铝型材的安装槽间距，可以直接通过T型螺栓固定在型材机架上，不需要额外加工转接板；杠杆摆臂的摆动行程经过校核，锁止头伸出时的最大外伸量控制在12mm以内，抬起后与工装定位面的最小间隙保持在3mm以上，既保证锁止时的嵌入深度足够提供可靠的锁止力，也避免抬起过程中与工装表面发生刮擦。凸轮部分的轮廓设计采用了等速运动曲线修正方案，

　　在升程起始和终止位置做了圆弧过渡，避免杠杆摆臂在动作起始和结束阶段出现刚性冲击，减少铰接销轴的磨损量，延长构件的整体使用寿命；杠杆的铰接点位置经过力臂比优化，输入侧力臂与输出侧力臂的比值设置为1:2.5，仅需要较小的凸轮驱动力就能在锁止端输出足够的锁止力，即便工装存在一定的侧向负载，也不会出现锁止滑脱的问题。构件的外形做了倒角去毛刺处理，所有运动部件的边缘都做了R1以上的圆角，避免装配或运维过程中出现划伤风险；锁止头的楔形面角度设置为15度，这个角度既保证锁止时的自锁性能，不会因为工装的反向作用力导致构件自行解锁，也能在释放阶段让锁止头顺利从定位槽中脱出，不会出现卡滞。在实际选型适配时，

　　需要注意配套的凸轮输入轴直径要与构件的轴孔尺寸匹配，轴孔处设计有紧定螺钉固定位，可以实现轴向和周向的双重固定，避免长期运行后凸轮出现周向转动导致动作时序错位；杠杆铰接处采用了自润滑衬套设计，不需要定期加注润滑脂，在无尘车间环境下也能长期稳定运行，不会因为油污掉落影响产品加工质量。这类纯机械结构的执行构件相比电控、气动类部件，对使用环境的适应性更强，在存在轻微粉尘、温湿度波动较大的车间环境下，不会出现传感器失灵、气缸密封件老化的问题，长期运行的稳定性更有保障，非常适合对设备可靠性要求较高的连续生产场景。
