卡车传动用带法兰渐开线花键轴结构

　　做商用车传动系统结构设计快十二年，经手的花键轴类零件少说也有上百款，这次拆解复刻的这款五十铃轻卡用带法兰花键轴，是商用车底盘传动里非常典型的成熟结构，很多后驱轻卡、小型工程专用车的动力输出端都能看到同款设计逻辑。先从实际装车场景说，这个零件装在变速箱输出端和驱动桥主减速器输入口之间，属于传动系统里的扭矩传递核心件，发动机输出的扭矩经过变速箱变速变矩后，就是通过这根轴把动力传递到后桥差速器，最终驱动车轮行驶，日常工况里要承受起步冲击、颠簸路面的交变载荷、急加速时的瞬时大扭矩，对零件的同轴度、齿面强度、安装定位精度要求都很高。

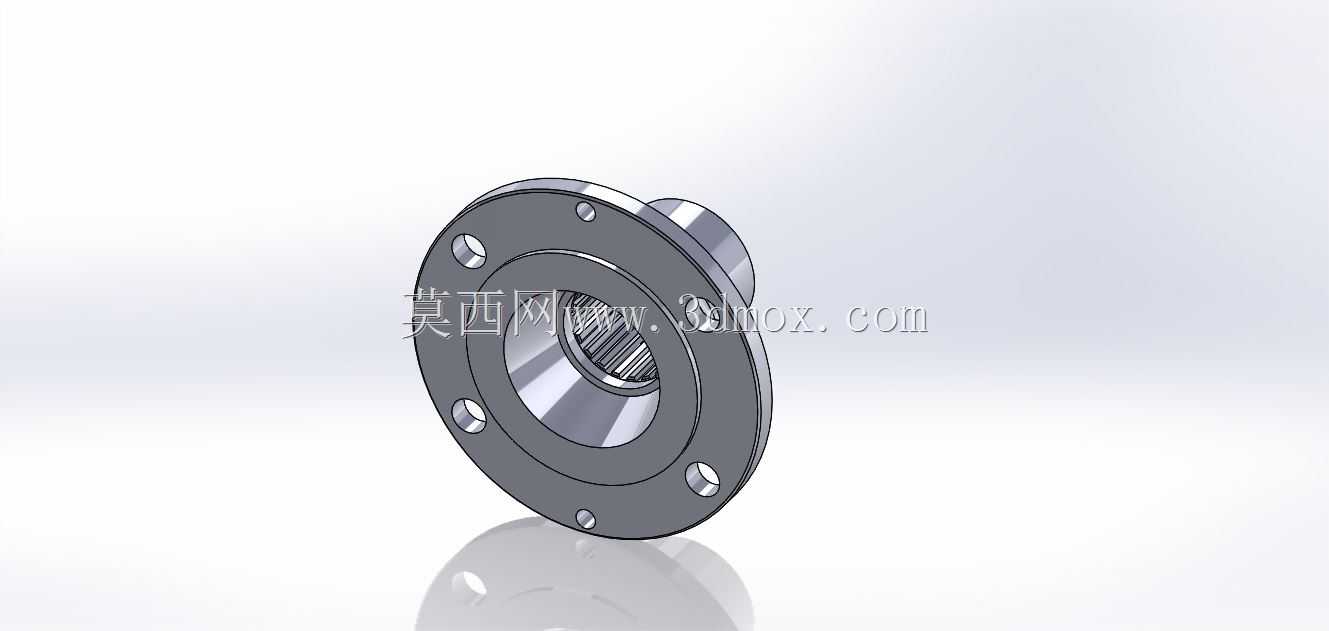

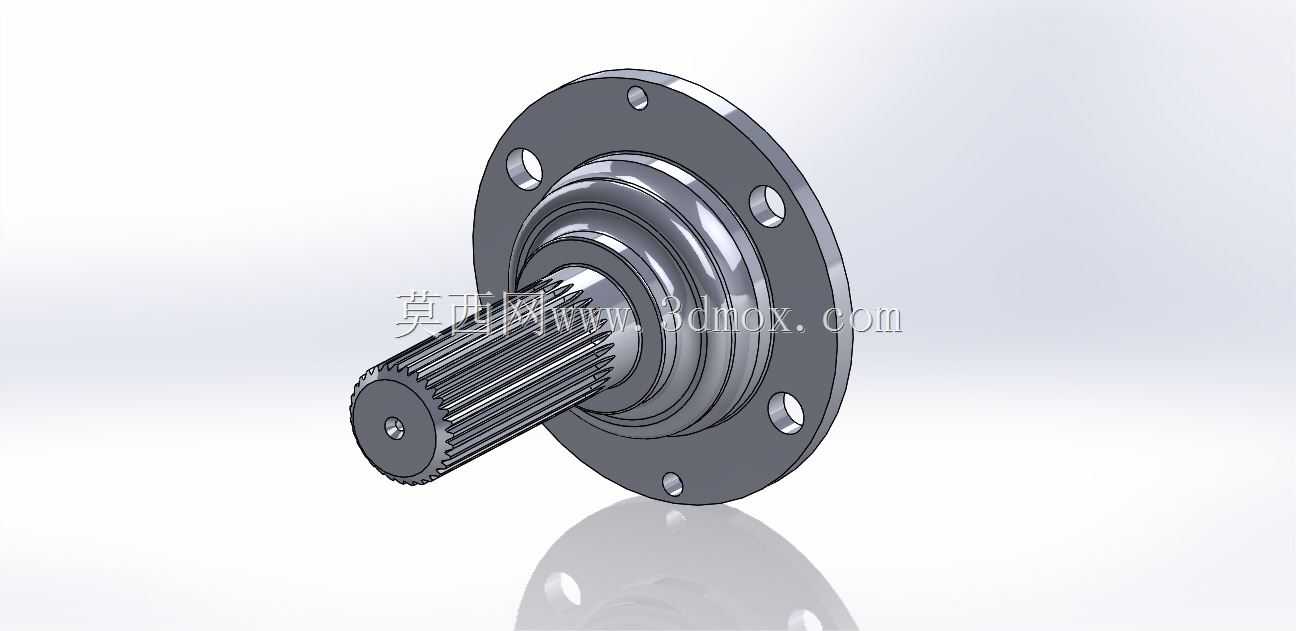

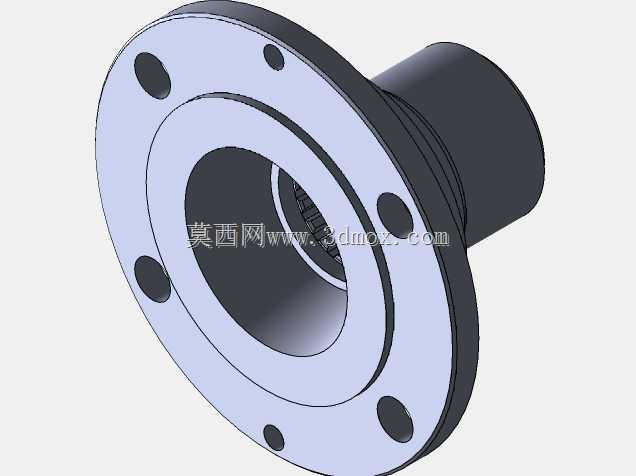

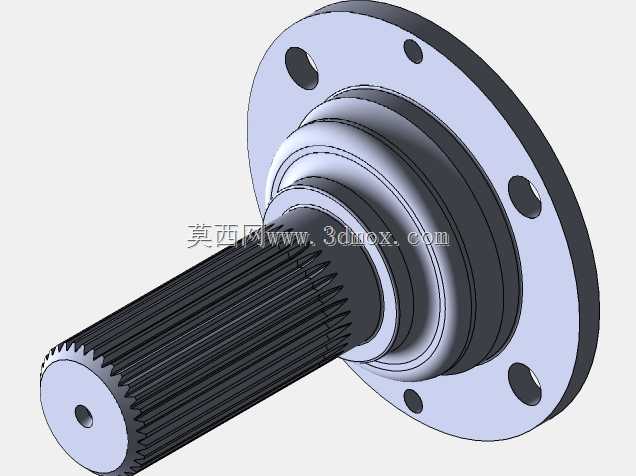

　　从结构设计逻辑来看，这款轴采用法兰盘一体式结构，和分体式的法兰+花键轴靠过盈配合加键连接的方案比，一体式结构省掉了装配环节的配合间隙，高速转动时的动平衡表现更好，也避免了长期交变载荷下配合面松旷的问题，很适合商用车长周期、高负荷的使用场景。法兰盘上均匀分布了六个安装通孔，是和变速箱输出端的连接法兰做螺栓紧固用的，孔位的位置度公差控制在0.02mm以内，保证装配后法兰端面和轴中心线的垂直度，避免转动时出现端面跳动带来的传动振动。法兰和花键段之间设计了多道阶梯式的轴肩，一方面是做轴承安装的定位面，轴上配套的两个深沟球轴承就是靠这几个轴肩实现轴向定位，轴承内圈和轴颈采用k6级过渡配合，既保证装配后不会出现内圈跑圈的问题，也方便维修时的轴承拆卸；另一方面阶梯轴的变径位置都做了R2的圆角过渡，避免应力集中，要知道花键轴断裂的故障里，有七成以上都是出在轴径突变的直角位置，这个圆角设计能把变径处的应力峰值降低40%左右，大幅提升零件的疲劳寿命。

　　花键段采用的是渐开线花键设计，和矩形花键比，渐开线花键的齿根更厚，齿面接触强度更高，自动对中性更好，适合大扭矩传递的场景，这款轴的花键模数选的是1.5，齿数32，压力角30度，属于商用车传动里常用的花键参数，齿向做了0.01mm的鼓形修形，补偿装配时的微小同轴度误差，让齿面载荷分布更均匀，避免偏载导致的局部齿面过早磨损。花键轴的末端设计了一个中心螺纹孔和一个小的定位凹坑，中心孔是加工时的工艺基准，轴的所有外圆、花键、法兰端面都是以两端中心孔作为定位基准加工的，能很好保证各段轴颈的同轴度；末端的螺纹孔是用来装配锁紧挡圈的，防止花键上配合的滑动叉轴向窜动脱出。

　　安装边界这块，整根轴的总长度控制在165mm，法兰盘外径120mm，安装孔中心圆直径95mm，花键段的大径49.5mm，小径46.5mm，配套的轴承安装位轴颈分别是35mm和40mm，安装时需要注意法兰端面和变速箱输出法兰之间要垫0.8mm厚的耐油石棉垫片，既防止变速箱齿轮油渗漏，也能补偿两个法兰端面的微小平面度误差；轴承装配时要采用热装工艺，把轴承加热到120摄氏度后套装到轴颈上，禁止用铁锤直接敲击轴承内圈，避免损伤滚道。日常使用中，这个零件的常见故障点主要是花键齿面磨损、轴肩位置疲劳断裂、法兰连接螺栓松动，设计时花键表面做了高频淬火处理，硬度达到HRC55-60，淬硬层深度1.2-1.5mm，既保证齿面的耐磨性能，也让芯部保持足够的韧性，承受冲击载荷不会脆断。

　　很多刚入行的结构工程师做花键轴设计时，容易只算扭矩强度忽略安装定位和工艺性，这款成熟量产的结构其实有很多值得参考的细节：比如法兰盘上的安装孔都做了1mm的倒角，方便螺栓穿入装配；花键的起始端做了导入倒角，装配滑动叉时不用精准对齿就能顺利滑入；轴上的密封位做了表面粗糙度Ra0.8的磨削处理，配合骨架油封能实现很好的密封效果，防止润滑油泄漏同时阻挡外界泥沙进入轴承位置。这些细节都是经过几十年实际装车验证的，不是靠理论计算就能完全覆盖的，做传动件设计的时候，多参考这类量产成熟件的结构细节，能少走很多试错的弯路。
