平板安装式万向旋转脚轮结构设计

　　做设备结构设计的同行大多有体会，脚轮这类看似不起眼的基础部件，选型和结构匹配度直接决定了整台移动设备的使用体验，很多时候设备推拉卡顿、转向卡滞、停放移位，问题根源都出在脚轮的结构设计与安装匹配上。这款平板安装式旋转脚轮，是工业场景里应用最广泛的万向脚轮构型，日常在车间周转车、轻型设备机架、移动工作台、仓储货架、医用推车、商用展示柜这类需要频繁移位又要保证停放稳定的载体上，都能看到同构型产品的身影。

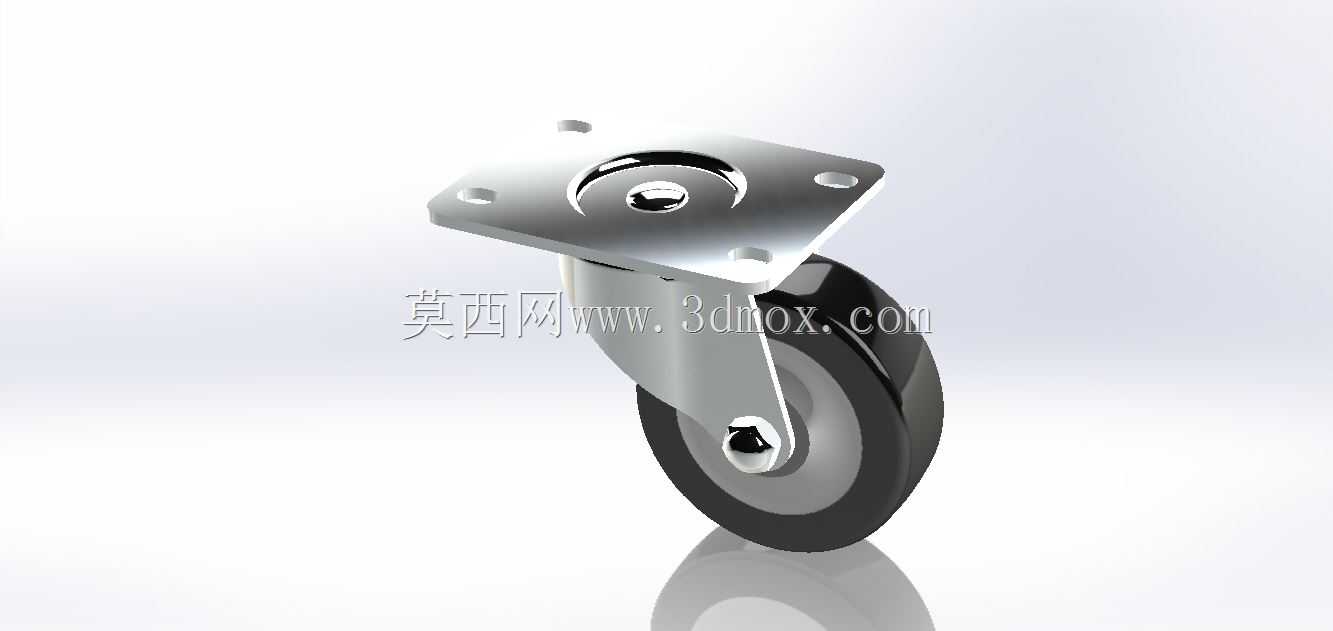

　　从结构设计逻辑来看，这款脚轮采用顶部方形法兰安装板作为承载连接界面，安装板上预留四个对称布置的沉头安装孔，安装时可以直接通过螺栓与设备底部的安装横梁或者底板锁固，相比螺杆式安装的脚轮，平板安装的接触面积更大，单位面积承载压强更低，在频繁转向、颠簸路面推行时，连接部位的应力集中更小，不容易出现安装座变形、螺栓松脱的问题。安装板下方集成了全周向旋转的回转支承结构，这个回转副是万向功能的核心，内部采用钢珠滚道结构，保证转向时的转动阻力足够小，推行过程中不需要额外施加过大的转向力就能灵活改变行进方向，滚道的密封结构可以阻挡车间里的粉尘、铁屑、水渍进入回转摩擦面，避免长期使用后出现转向卡滞、锈蚀抱死的问题。

　　回转支架下方连接滚轮组件，滚轮采用双轴承支撑结构，轮轴与支架之间通过铆接或者螺栓锁固，滚轮转动时的径向跳动量控制在极小范围内，推行过程中不会出现周期性的颠簸震动。滚轮外层采用高弹性耐磨材质，内层为硬质支撑轮芯，这种复合结构的滚轮一方面可以在水泥地面、环氧地坪、瓷砖地面等常见工业商用地面上滚动时，有效缓冲地面微小凸起带来的震动，避免设备上搭载的精密元器件受震动影响精度，另一方面外层材质的摩擦系数适中，既不会因为摩擦过大导致推行费力，也不会因为摩擦过小在带坡度的地面上出现溜车问题。

　　做安装边界核算的时候，首先要关注安装板的外形尺寸与设备底部安装位的匹配度，四个安装孔的孔距要和设备底部预留的安装孔位完全对齐，避免出现强行锁固导致安装板变形，影响回转副的转动顺畅度。其次要核算安装完成后脚轮的总高度，也就是从安装板顶面到滚轮最底端的垂直距离，这个尺寸直接决定了设备底部的离地间隙，间隙过小容易在过地面线缆、门槛、接缝的时候出现磕碰，间隙过大则会抬高设备整体重心，降低移动和停放时的稳定性。另外还要注意回转半径的核算，也就是滚轮绕安装板中心回转时，最外侧的运动轨迹半径，设计设备底部的周边结构时，要给这个回转轨迹留出足够的避让空间，避免转向时滚轮和设备底部的横梁、支腿、外置管线发生碰撞干涉。

　　从实际使用场景的适配性来说，这款旋转脚轮适合承载中轻型载荷的移动载体，设计时要根据单轮额定承载来匹配整台设备的总重量，通常要预留1.5倍以上的安全系数，避免长期过载使用导致滚轮变形、回转副磨损加剧。如果是需要经常在有油污、切削液的车间环境使用，可以在回转副和滚轮轴承位置增加对应的密封防护结构，延长部件的维护周期；如果是需要停放定位的场景，还可以在同系列安装尺寸的基础上，选配带侧刹或者顶刹的制动结构，制动时可以同时锁死滚轮转动和万向回转，保证设备停放时不会出现移位或者转向偏移。

　　很多刚入行的结构设计师做移动设备设计时，往往最后才随便选一款脚轮凑数，实际上脚轮的安装位设计、承载匹配、尺寸边界校核，应该在设备整体框架设计阶段就同步介入，比如安装板的贴合面要保证足够的平面度，不能有焊接凸起、喷涂残留导致安装时脚轮出现倾斜，否则长期使用会导致滚轮偏磨，转向阻力变大，甚至出现支架断裂的问题。另外安装螺栓的长度也要匹配，螺栓拧入安装板的深度不能超过安装板的厚度，否则螺栓顶端会顶到内部的回转结构，直接导致万向功能失效。

　　这款脚轮的结构属于非常成熟的工业标准件构型，建模时还原了所有关键的装配关系，包括安装板的沉头孔结构、回转支架的折弯加强结构、滚轮的双层材质结构、轮轴的连接细节，不管是做设备整体装配的干涉校核，还是做脚轮本身的结构优化参考，都能直接复用，不需要再重新测绘建模，可以节省不少基础部件的建模时间。
