带刹车万向红芯聚氨酯脚轮结构设计

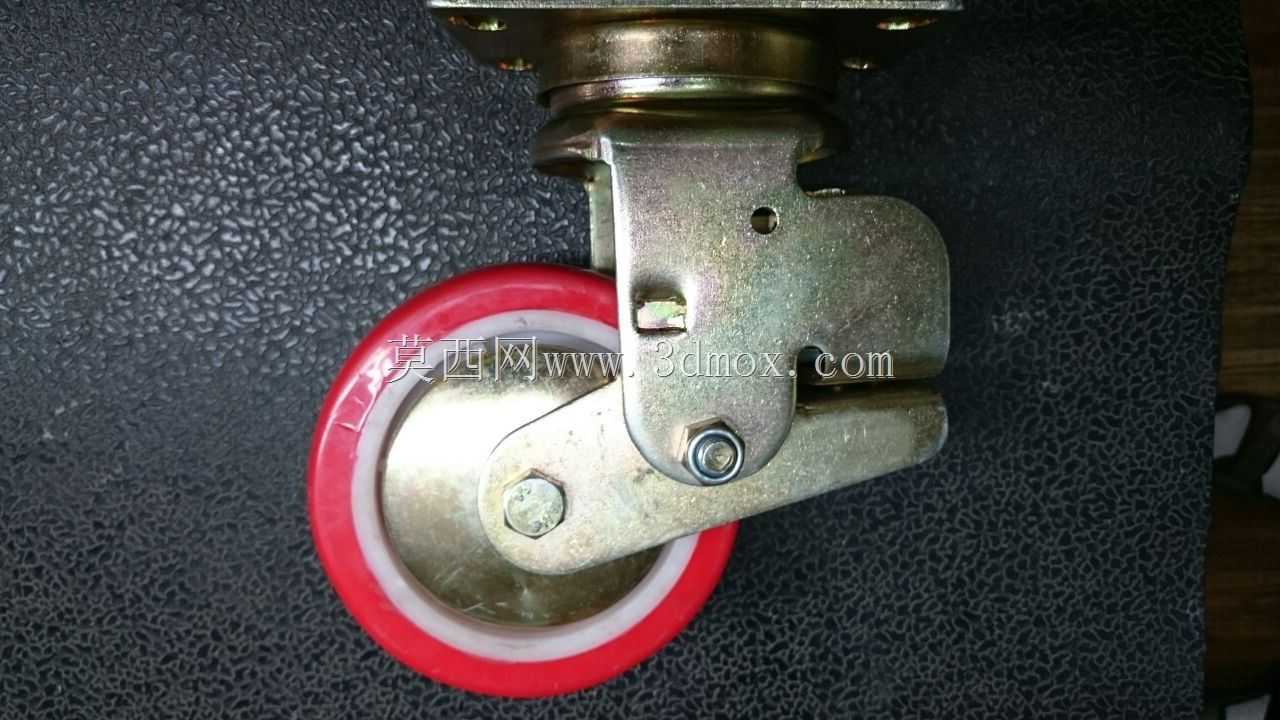

　　这类带刹车功能的万向脚轮，是工业场景里实现设备灵活移位与定点固定的核心支撑部件，常见于各类轻型移动工作台、物料周转车、中小型工业设备机架、商用展示柜体的底部安装位，单轮常规承载覆盖50-150kg区间，适配多数室内平整工况的移动需求。从结构设计逻辑来看，顶部采用标准回转支承结构实现360度水平转向，转向支架采用冲压镀锌钢板弯折成型，兼顾结构强度与防锈性能，支架铆接点位经过压合应力校核，避免长期转向晃动出现铆接松动的问题。轮体部分采用聚氨酯外层包裹硬质轮芯的复合结构，聚氨酯轮面邵氏硬度控制在85-90A区间，滚动阻力小，推行过程中不会对环氧地坪、瓷砖地面造成刮擦损伤，同时具备一定的减震缓冲效果，轮芯内嵌的滚珠轴承直接与轮轴配合，

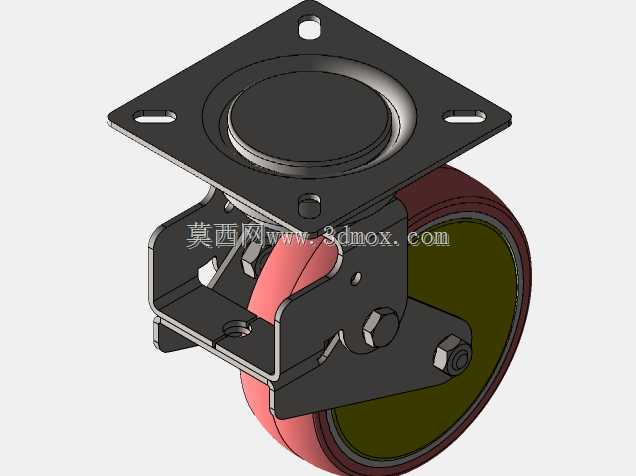

　　转动顺滑无卡滞，长期使用磨损量可控。侧边集成的踏板式刹车机构采用金属冲压锁止结构，踩下刹车踏板时，锁舌会同时卡入顶部回转盘的齿槽与轮面的限位凹槽，同时实现转向锁止与滚轮转动锁止，避免设备停靠时出现移位或者自行转向的问题，解锁时只需向上抬起刹车踏板即可恢复万向移动功能。安装边界方面，顶部安装板采用标准方形四孔安装布局，孔位间距适配多数工业设备机架的底部安装预留位，安装时只需通过螺栓将安装板与设备底部机架锁紧即可，安装完成后整体回转半径经过优化，不会与设备底部的突出结构产生运动干涉。建模过程中需要重点关注回转副的配合间隙，转向支架与顶部转盘的间隙控制在0.2-0.3mm，既保证转向灵活，又不会出现过大的晃动量，

　　轮轴与轴承的配合采用基孔制过渡配合，保证轮体转动无窜动，刹车机构的运动行程需要反复校核，确保锁止时锁舌能够完全卡入限位位，解锁时锁舌完全脱离不会干涉轮体与转向结构的正常运动。这类脚轮在实际选型时，除了核对单轮承载能力，还需要确认安装板的孔位尺寸、整体安装高度是否匹配设备的底部预留空间，避免出现安装后设备离地高度不符合设计要求的问题，轮面材质的选择则需要根据使用地面的材质、环境是否存在油污等工况调整，聚氨酯材质适配多数干燥室内工况，若涉及有水或者油污的场景则需要调整轮面材质配方提升耐老化性能。
