集成充电扬声消毒功能的iPhone基座

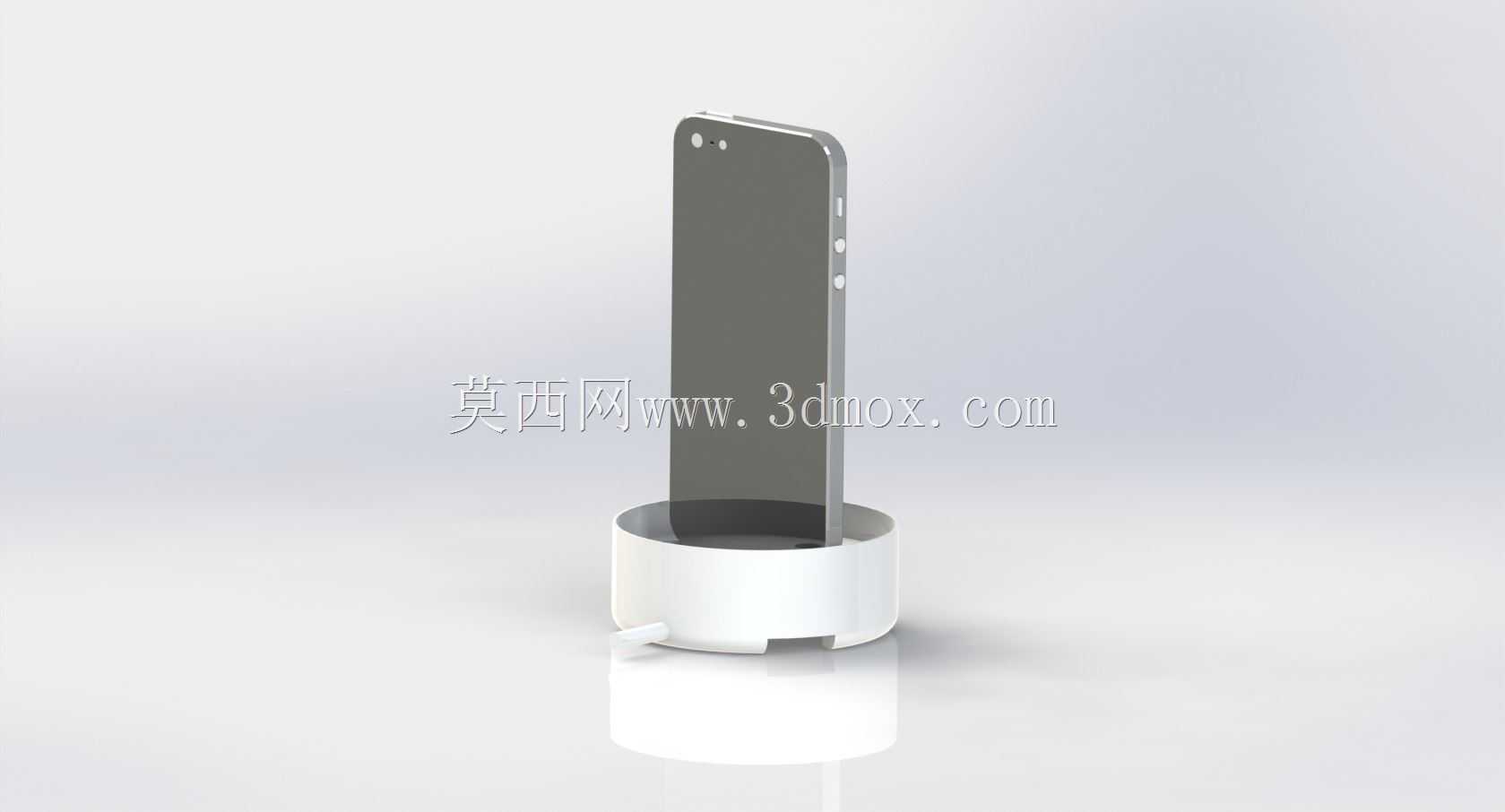

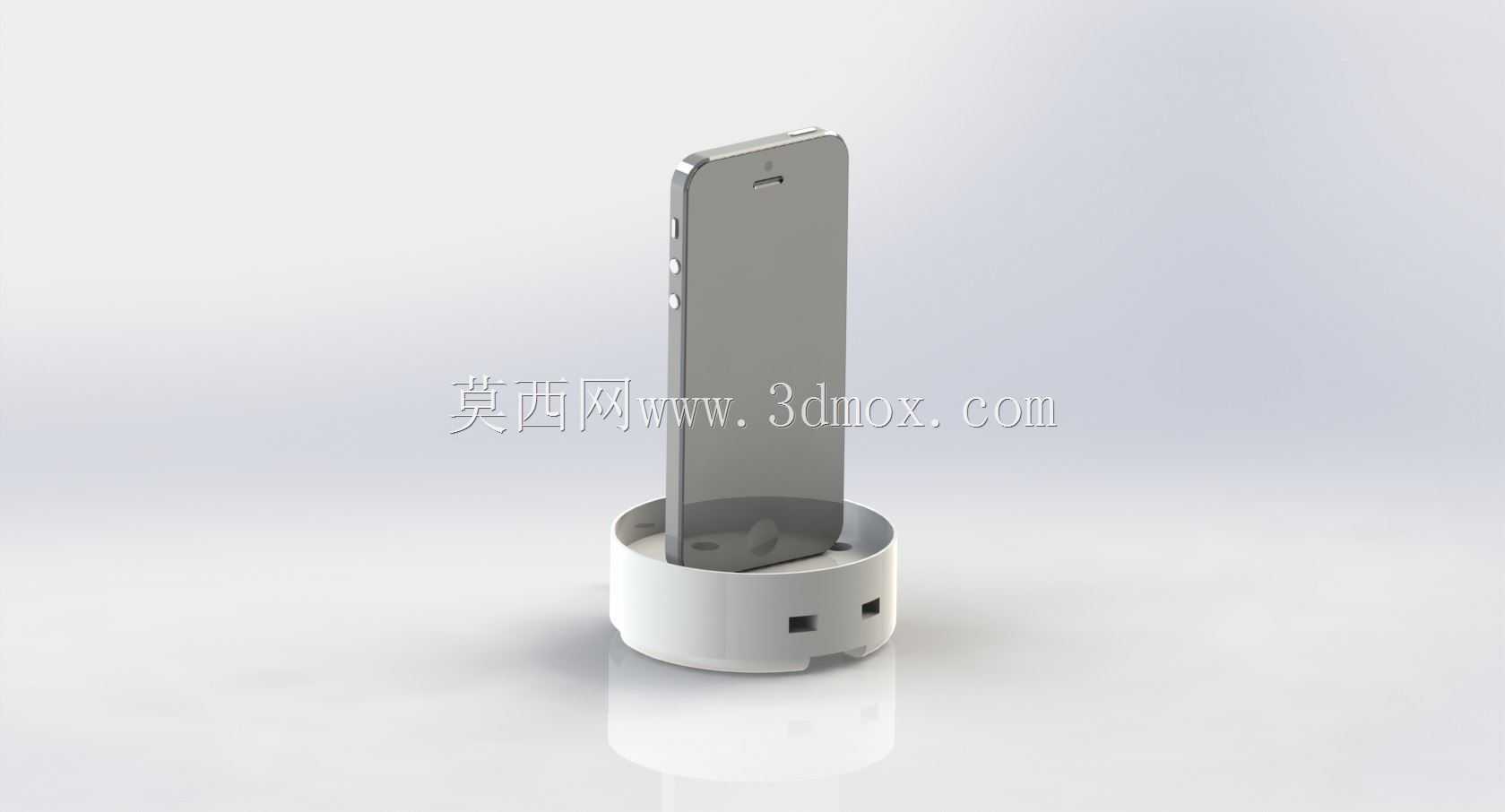

　　在日常消费数码配件的结构设计场景中，这类集成多功能的手机基座，核心要解决的是桌面场景下手机使用的多重痛点，很多用户在工位、床头使用手机时，既需要稳定的直立支撑方便查看信息、免提通话，又需要同步补充电量，同时日常高频接触的手机表面附着的微生物问题，也是这类集成设计的切入点。这款基座的整体结构采用矮圆柱式的承托设计，底部直径控制在80mm左右，整体高度35mm，放置在桌面时不会占用过多横向空间，承托槽的内轮廓完全匹配iPhone5的机身底部弧度与侧边倒角，插入后机身与竖直方向保持0度直立状态，不会出现晃动、歪斜的情况，承托槽的深度设置为12mm，既可以保证手机插入后的固定稳定性，又不会遮挡手机底部的麦克风、扬声器开孔，避免影响通话拾音效果。

　　功能集成层面，基座内部做了三个独立的功能腔体分区，最内侧是充电对接模块的安装位，预留了Lightning接口的固定槽与走线空间，接口的伸出高度做了精准限位，插入手机时不会出现接口顶伤手机尾插的情况，接口周边做了0.3mm的软胶缓冲圈，抵消日常插拔产生的冲击力。中间环形区域是无源扬声器的共振腔体，没有额外的供电模块，依靠手机自身扬声器的声波传导，通过腔体的共振扩音结构提升外放音量与低频表现，腔体的壁厚设置为1.8mm，采用ABS材质注塑成型，内壁做了细微的凹凸纹理处理，减少声波在腔体内的无效反射，避免出现声音发闷、破音的问题，腔体的出声孔开设在基座侧面靠下位置，四个长条形开孔均匀分布，不会被桌面遮挡出声路径。

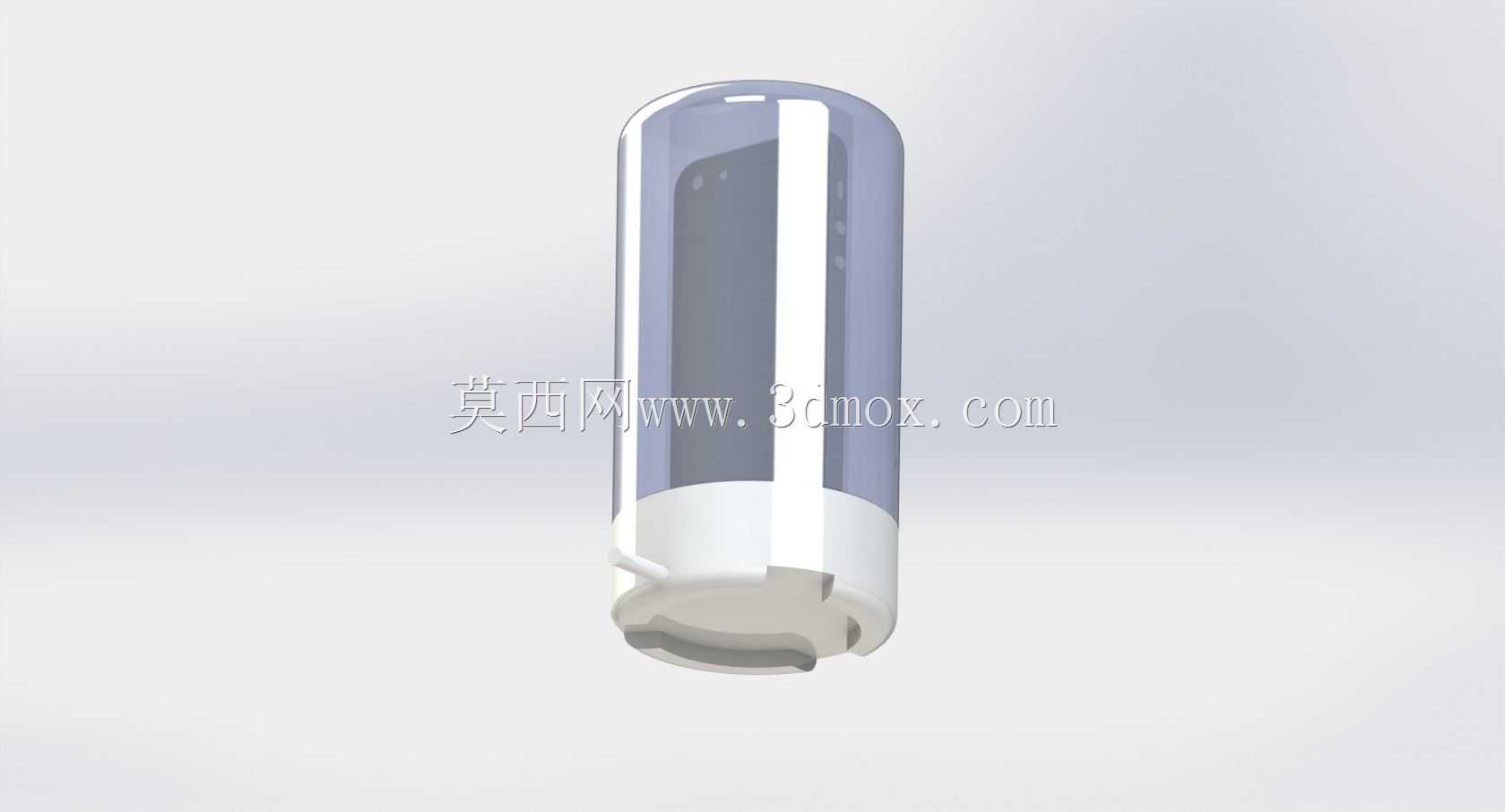

　　最外侧的环形区域布置了四颗紫外线消毒LED，灯珠的安装角度做了15度的向内倾斜调整，点亮时的紫外线覆盖范围刚好包裹住插入基座的手机下半部分机身，也就是用户日常握持接触最多的区域，灯珠外侧加装了透明的PC防护片，既可以透过紫外线，又能避免日常插拔手机时刮花灯珠表面，同时电路部分做了遮光处理，避免紫外线从基座缝隙溢出，对周边环境造成不必要的照射。整个基座的底部贴有环形的硅胶防滑垫，防滑垫厚度1mm，摩擦系数设置在0.6以上，即使单手插拔手机，基座也不会在光滑的桌面发生滑动移位，底部还预留了充电线的出线槽，线材可以从任意方向引出，适配不同的桌面走线布局。

　　从设计思路来看，这款产品没有做冗余的功能叠加，所有集成的功能都围绕手机桌面使用的高频需求展开，没有额外增加过多的体积与成本，结构上所有功能模块的安装位都做了卡扣式的固定设计，不需要额外的螺丝固定，方便组装与后期的维护拆解，各腔体之间做了密封隔断，避免扬声器腔体的声波影响充电模块与消毒灯珠的电路稳定性，外壳的表面做了细磨砂处理，不容易残留指纹与划痕，和手机的金属、玻璃机身搭配时视觉风格统一。在实际的建模过程中，承托槽的轮廓公差控制在±0.1mm，既保证手机可以顺畅插入，又不会出现间隙过大导致的晃动问题，所有的边角位置都做了R0.5以上的圆角处理，没有尖锐的棱角，避免日常使用时划伤手或者刮花手机机身，整体的重量控制在120g左右，拿取移动时不会有过重的累赘感，放置在桌面时又有足够的配重保证稳定性。
