直角式法兰连接止回阀结构设计

　　在工业流体输送管路系统中，这类直角构型的止回阀常被布置在管路走向需要90度转向的节点位置，省去额外加装弯头的工序，同时承担单向通断的核心作用，避免管路内介质倒流引发的泵叶轮反转、介质回流污染、管路水锤冲击等常见工程问题。从实际应用场景来看，这类阀件适配净水处理管路、中小型化工介质输送支路、暖通循环水系统、压缩空气分支管路等多种工况，可根据过流介质的腐蚀特性匹配对应材质的密封件与阀体坯件，常规铸铁构型可应对无强腐蚀的水、气类介质，更换不锈钢内件后也可适配弱腐蚀性化工介质的输送需求。

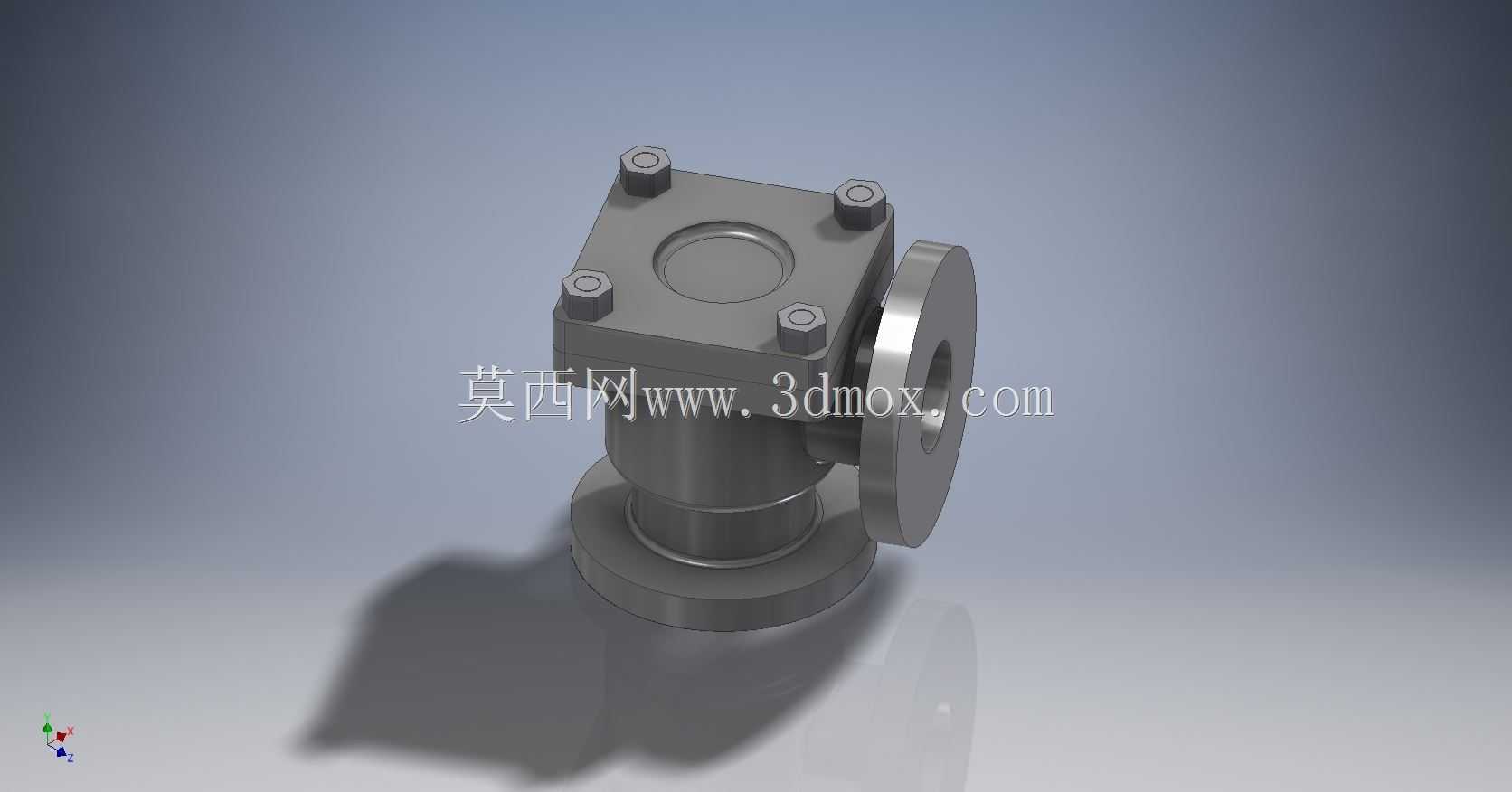

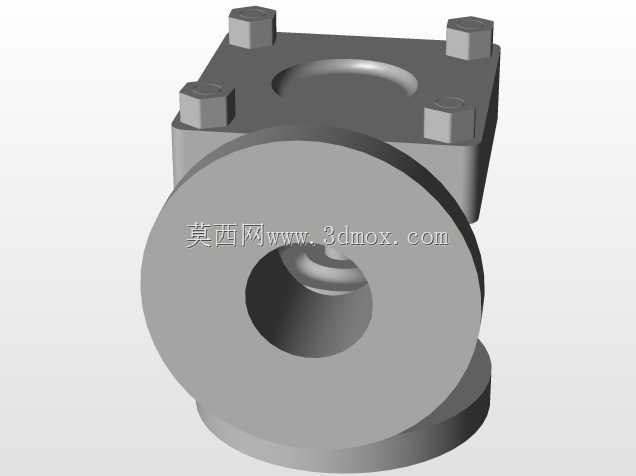

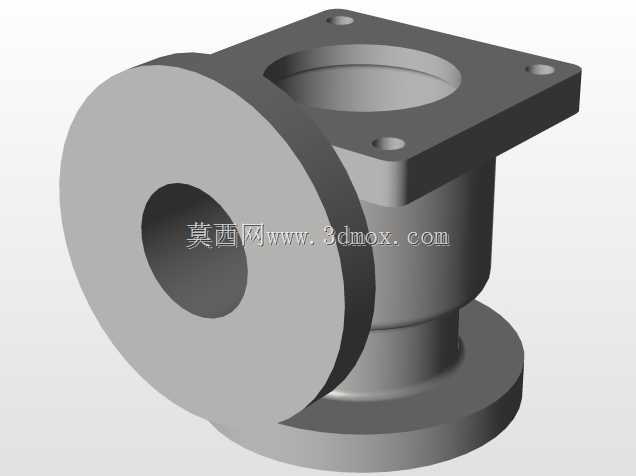

　　从结构设计思路来看，该阀采用直角式流道布局，介质从底部法兰接口垂直进入阀腔，顶开内部启闭件后从侧方法兰接口水平流出，当出口侧压力高于进口侧时，启闭件在介质压力与自身重力共同作用下回落密封，完全阻断介质反向流动，相比直通式止回阀，这种构型的安装空间占用更小，尤其适合管路排布紧凑、垂直管段转水平管段的安装场景，不需要额外调整管路走向就能完成止回功能的布设。阀体上部采用方形阀盖结构，通过四颗均布的螺栓实现阀盖与阀体的压紧密封，这种设计相比圆形阀盖的螺栓排布，在同等通径下螺栓受力更均匀，拆装维护时不需要完全拆下所有螺栓就能调整阀盖密封压合度，日常检修更换内部密封件的操作空间更充裕。侧方与底部的连接法兰均采用标准凸面法兰构型，密封面的凸台高度、螺栓孔中心距、法兰外径尺寸都匹配对应压力等级的管路法兰标准，安装时不需要额外加工转接件，直接与同规格管路法兰配对，加装密封垫片后穿入螺栓紧固即可完成安装，能有效降低现场安装的适配成本。

　　从功能特性来看，该阀的内部启闭件采用升降式结构，阀瓣沿阀体内设的导向轴做垂直方向的升降运动，导向结构的配合间隙经过合理设计，既保证阀瓣升降过程无卡滞，又能避免阀瓣偏移导致的密封面贴合不严问题，相比旋启式止回阀，这种升降式结构的密封性能更稳定，在低压差工况下也能实现可靠密封，阀瓣全开时的流道阻力系数控制在合理区间，不会造成过大的管路压力损失。阀盖与阀体的结合面采用精加工密封面，配合耐温耐老化的密封垫片，可在常规公称压力范围内实现无外漏密封，避免管路介质从阀件结合处泄漏。

　　从安装边界尺寸来看，该阀的底部法兰端面到侧方法兰端面的中心距、阀顶到安装基准面的高度都经过紧凑化设计，在保证阀腔有足够通流面积的前提下，尽可能压缩了整体外形尺寸，安装时需要预留的操作空间较小，侧方和底部法兰的螺栓孔位均为对称排布，安装时可根据现场管路走向调整法兰的周向安装角度，适配不同方向的管路接入需求。需要注意的是，安装时必须保证阀件的介质流向标识与管路实际流向一致，底部接口为介质进口、侧方接口为介质出口，不可反向安装，否则止回功能会完全失效，甚至引发阀瓣卡滞无法启闭的故障。日常运维中，可通过拆下上部阀盖的紧固螺栓，直接取出内部阀瓣与密封件进行检查更换，不需要将整个阀体从管路上拆下，大幅缩短检修停机时间。在管路系统试压阶段，需要提前确认阀瓣处于正常启闭状态，避免试压时反向压力过大损坏密封面，长期使用过程中，可根据管路介质的清洁程度，定期拆开阀盖清理阀腔内的沉积杂质，避免杂质卡滞阀瓣导致密封失效。
