停车场地液压驱动挡车闸门结构设计

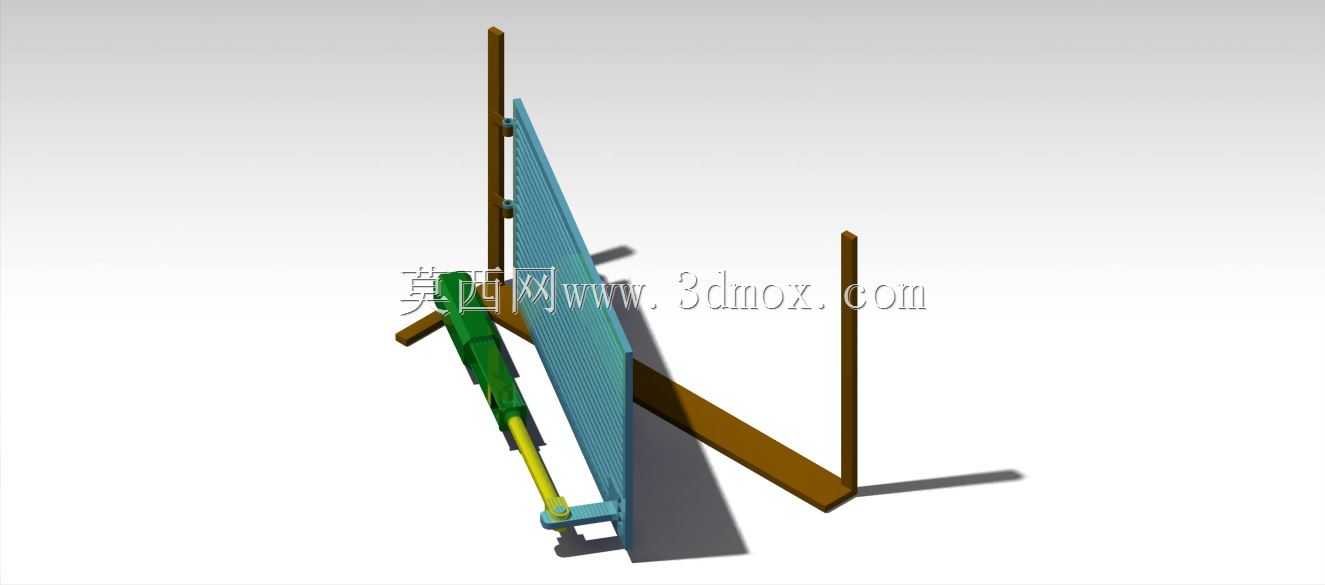

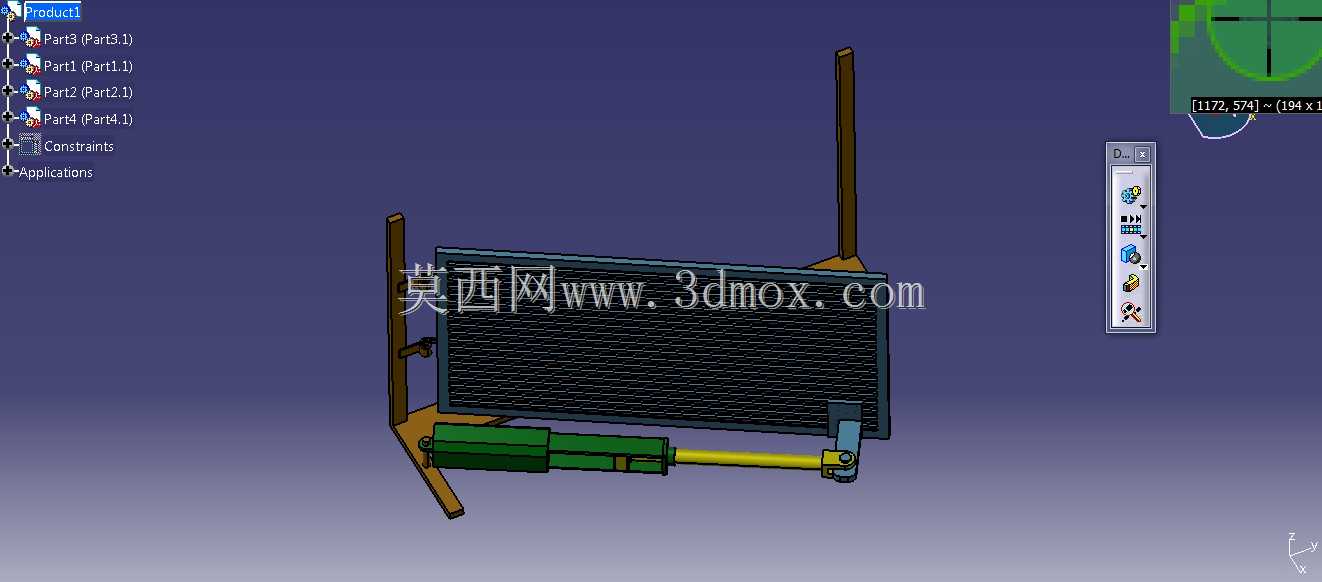

　　该液压驱动挡车闸门主要应用于封闭停车场出入口、单位车辆通道、小区门禁道口等场景，承担车辆通行管控、道闸拦截的核心功能，相比传统电动栏杆式道闸，该结构具备更强的抗冲撞能力，可适配重载车辆通行的管控场景，避免普通栏杆道闸易被撞损、拦截力度不足的问题。整套机构以液压推杆作为核心动力输出部件，动力输出平稳，启停阶段无明显冲击抖动，可有效延长结构件的疲劳寿命，同时液压驱动具备天然的过载保护特性，当闸门运行过程中遇到障碍物卡滞时，液压系统可自动溢流泄压，避免刚性冲击造成构件变形或驱动部件烧毁。从结构组成来看，整套装置包含门体承载框架、翻转式挡车门板、液压驱动推杆、底部铰接支座、侧边导向立柱几个核心部分，侧边导向立柱采用矩形截面型钢焊接而成，

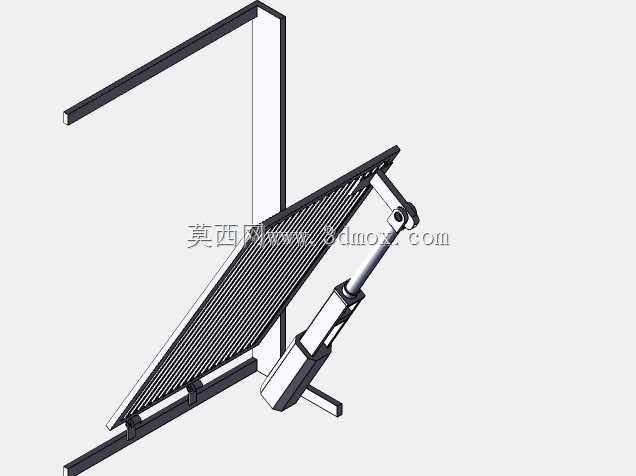

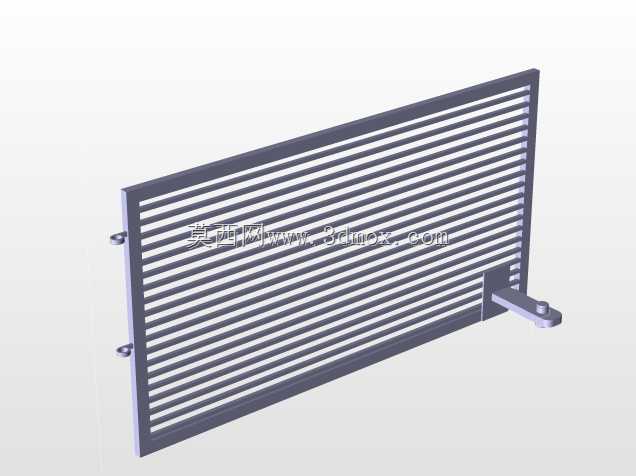

　　立柱底部与预埋基础钢板通过螺栓刚性连接，为门体翻转提供侧向限位与支撑，避免门体升降过程中出现横向晃动。挡车门板采用框架式加筋结构，门板主体为薄钢板拼接，背部焊接横向与纵向加强筋，在保证整体结构刚度满足拦截需求的前提下，尽可能降低门板自身重量，减小液压驱动的负载压力。液压推杆的缸体端通过铰接支座固定在地面基础上，推杆伸出端与门板背部的铰接耳座连接，通过推杆的伸缩动作带动门板绕底部铰接轴完成90度翻转，实现闸门的开启与闭合：当推杆完全收回时，门板处于水平放倒状态，车辆可正常通行；当推杆完全伸出时，门板处于竖直立起状态，形成高度约1米的拦截屏障，阻止车辆无权限通行。设计过程中重点校核了铰接点的受力载荷，针对车辆误冲撞的极端工况，对门板、

　　铰接轴、支座的强度进行了冗余设计，铰接轴采用调质处理的45号钢加工，配合自润滑铜套降低转动摩擦阻力，日常维护仅需定期对铰接点加注润滑脂即可，运维成本较低。安装边界方面，整套机构的地面安装区域需预留不小于1.2米的纵向安装空间，侧边导向立柱的中心距根据通道宽度适配调整，单车道场景下立柱中心距通常设置为3.5米至4米，基础预埋钢板需与地面混凝土层牢固结合，混凝土基础厚度不低于200毫米，保证机构运行时的整体稳定性。液压动力单元可就近布置在侧边立柱的防护箱内，无需单独设置大型设备间，布线走管均可沿立柱内部空腔敷设，整体外观整洁无外露管线。相比传统的电机带动连杆机构的道闸，该液压驱动结构的运行噪音更低，适合对噪音管控有要求的住宅小区、

　　办公园区场景，同时液压驱动的动作速度可通过节流阀灵活调整，可根据现场实际需求设置闸门开合的时长，避免开合速度过快造成的安全隐患。在结构细节处理上，门板与侧边立柱的配合间隙控制在5毫米以内，既保证门板翻转过程中不会与立柱发生剐蹭，也避免间隙过大造成的夹手风险，门板边缘加装橡胶缓冲条，在闭合到位时可起到缓冲减震作用，同时降低金属碰撞产生的噪音。底部铰接位置设置防水密封结构，避免地面积水渗入铰接部位造成锈蚀，可适配户外露天场景的使用需求，无需额外搭建防雨棚。整套机构的运动轨迹经过反复模拟验证，门板翻转过程中所有运动部件的活动范围均在预设的安全区域内，不会超出安装边界对周边通行的人员、车辆造成干涉，设计时充分考虑了不同场地的安装适配性，所有连接部位均采用标准件连接，可根据现场实际情况微调安装位置，降低现场施工的难度。
