透明侧装接头式蠕动泵结构设计

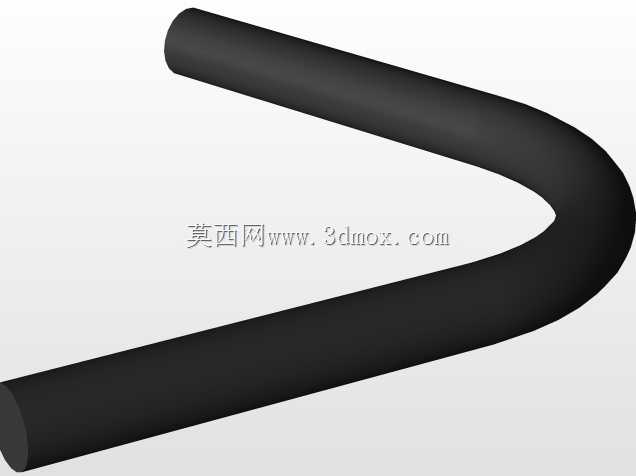

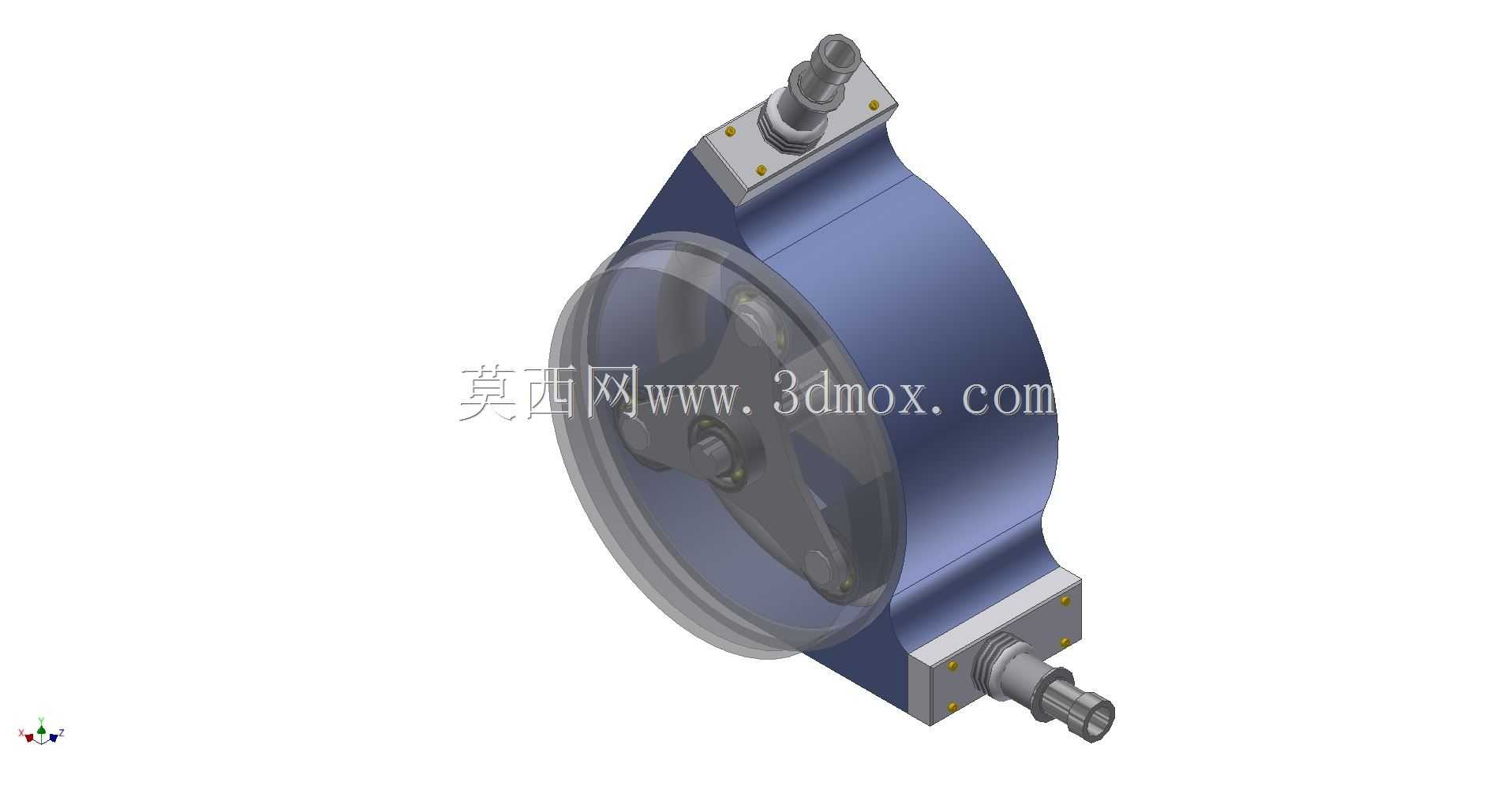

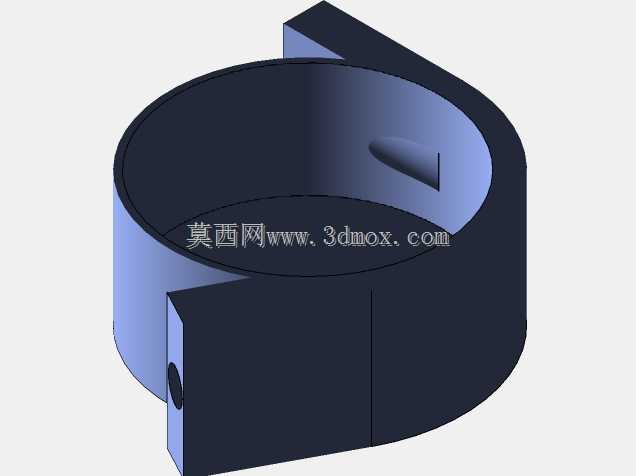

这款蠕动泵主要面向实验室小剂量试剂输送、小型水处理装置药剂投加、食品级流体精准传输、医疗配套流体输送等对流体洁净度、计量精度有较高要求的应用场景，依靠对弹性软管的交替挤压与回弹形成负压来实现流体抽吸与推送，全程流体仅接触软管内壁，不会与泵体其他金属结构件发生接触，从根源上避免了流体交叉污染与泵体腐蚀的问题，适配输送带有一定腐蚀性、含细小软质颗粒、对卫生等级要求高的流体介质。在功能特性上，该结构采用单侧透明端盖设计，既可以直观观察内部滚轮的运转状态、软管的挤压形变情况，方便日常巡检时快速判断软管疲劳磨损程度、是否存在漏液隐患，又能通过透明端盖形成封闭防护，避免外部粉尘、杂物落入泵头内部影响运转稳定性；泵体进出液接口采用侧置同轴布局，两个带快接结构的金属接头分别布置在泵体壳体上下侧的安装座上，接口轴线与泵体主轴轴线平行，这种布局能够大幅缩减管路安装时的横向占用空间，方便在紧凑的设备机柜内部完成管路对接，接头自带的锁紧结构可以适配常见的软质流体管路，插接后无需额外卡箍固定即可满足常规压力下的密封要求，降低现场安装的操作复杂度。设计思路上，整体采用圆形蜗壳式主体结构，将滚轮挤压组件完全容纳在金属壳体内腔，壳体采用硬质金属加工成型，具备足够的结构强度来承受软管挤压时产生的径向反作用力，避免长期运转出现壳体形变导致的挤压间隙变化、流量精度下降问题；内部滚轮组件采用对称多滚轮布局，运转时滚轮沿着环形轨迹匀速滚压软管，能够有效降低流体输出时的脉动幅度，让输出流量更平稳，减少管路因为流体脉动产生的抖动与噪音。在外形尺寸与安装边界上，该泵体整体为扁圆柱形态，主体圆柱部分直径适配常规小流量蠕动泵的安装尺寸，整体厚度较薄，能够直接贴装在设备面板或者安装立板上；进出液接头向外伸出的长度控制在合理范围，不会因为接头过长导致安装后与周边部件产生干涉，壳体上下的安装座带有预留的固定孔位，可以直接通过螺栓完成泵体的固定安装，安装时仅需要预留出透明端盖侧的操作空间用于后期更换软管，其余侧面均可贴近设备内部其他结构布置，能够有效提升设备内部的空间利用率。
