多工位管路气密性检测设备结构设计

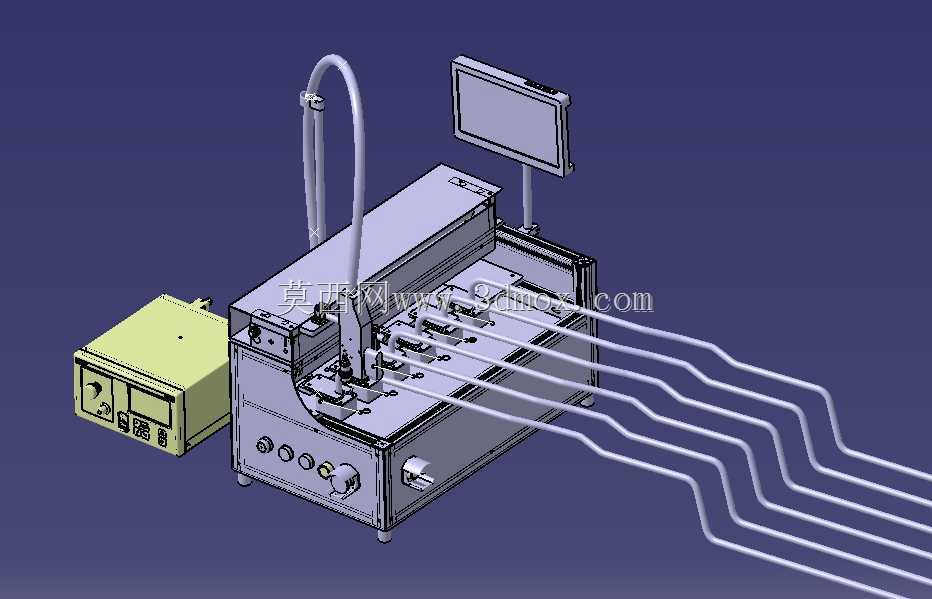

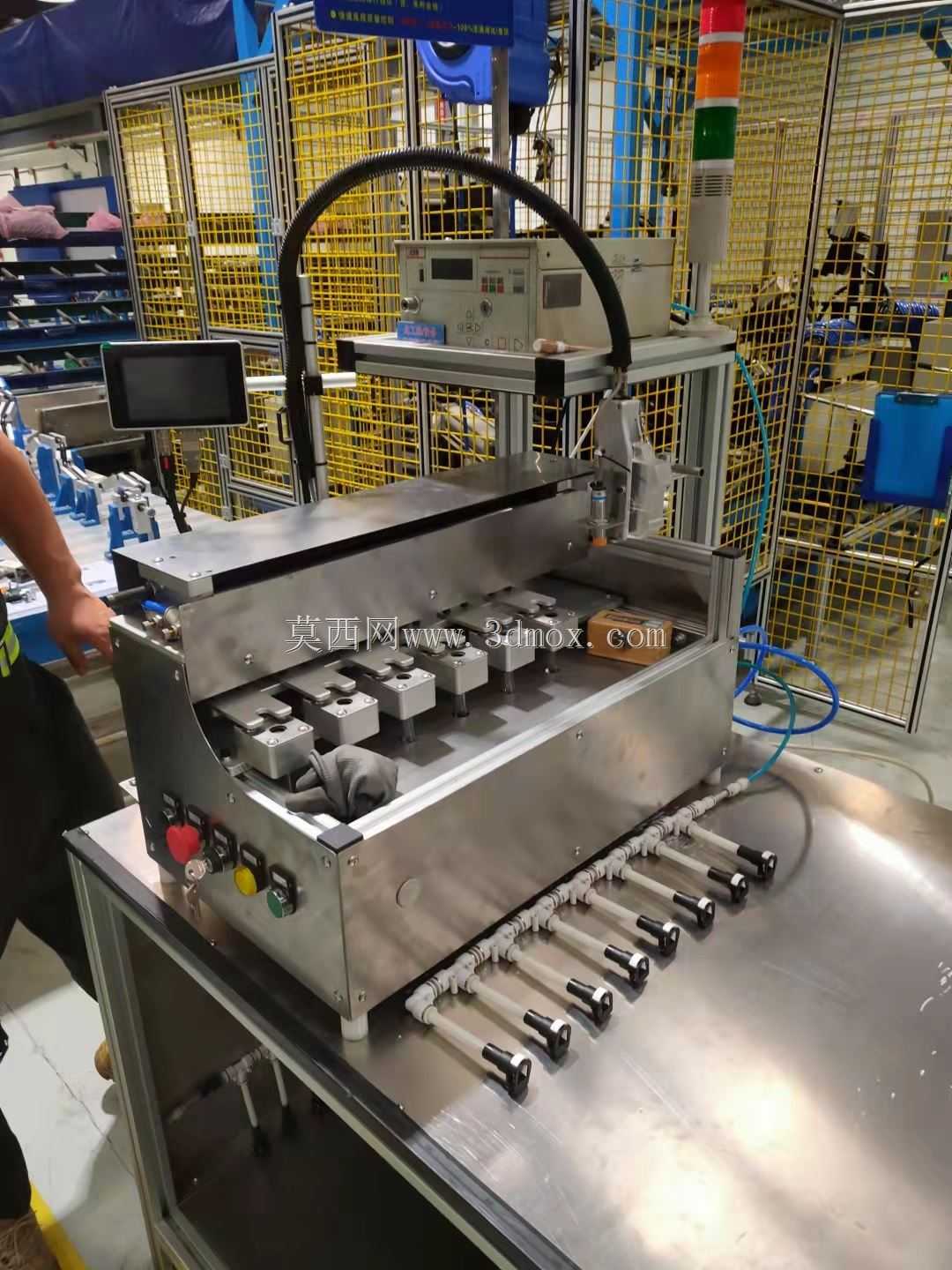

　　这款多工位气密性检测设备，主要面向消费电子管路、汽车冷却管路、小型气动元件的批量密封性能检测场景，在3C电子组装线、汽车零部件质检工位、气动元件出厂检测环节都能适配，可同时完成6路工件的并行检测，大幅提升批量检测的作业效率。设备整体采用卧式台架布局，主体机架采用标准铝型材拼接搭建，底部配置可调式脚杯，可根据现场地面平整度调整设备水平度，安装时无需额外预埋固定件，直接放置在平整车间地面即可投入使用，台架整体宽度控制在1.2米以内，深度0.8米，台面高度0.75米，适配常规流水线旁的侧置安装需求，不会占用过多线体空间。检测工位区域采用快换式夹具设计，不同规格的被测管路仅需更换对应仿形定位块即可完成适配，无需重新调整整体气路布局，

　　每个工位都配置独立的压力传感器与封堵执行机构，可单独设置检测压力、保压时长参数，既可以同步完成同批次工件的统一检测，也能针对不同规格工件分工位设置差异化检测参数。设备左侧外置独立的气源控制与调压模块，将高压气源处理、压力调节、通断控制元件集成在独立箱体内，和检测台主体做物理分隔，避免气路泄漏产生的气流扰动影响检测工位的传感器精度，同时也方便运维人员单独对气路元件做定期校验、更换。台面上部配置悬臂式安装的触控显示屏，操作人员可直接在屏幕上查看各工位的实时压力曲线、检测结果，也可快速切换检测参数配方，悬臂角度可根据操作人员站立位置调整，适配不同身高操作人员的操作视角。设备的气路走线全部采用内置式布局，

　　从气源模块到各检测工位的管路全部隐藏在台架内部，仅在工位接口处预留快插接头，外接被测工件的管路从工位前端引出，走线整齐不会和设备运动部件产生干涉，同时也避免车间内的粉尘、切削液附着在气路外壁造成管路老化加速。在设计过程中，重点考虑了检测过程的密封可靠性，封堵执行件采用软质密封端头配合直线导向结构，下压封堵时不会对被测管路的端口造成压伤，同时保证封堵位置的密封压力均匀，避免因封堵偏斜造成的检测误判。设备的操作按钮、压力显示表全部集成在台面前侧的倾斜面板上，操作人员站在设备正面即可完成全部操作，无需侧身或探身操作，符合人机工程学的作业要求。
