等节距圆柱螺旋压缩弹簧结构设计

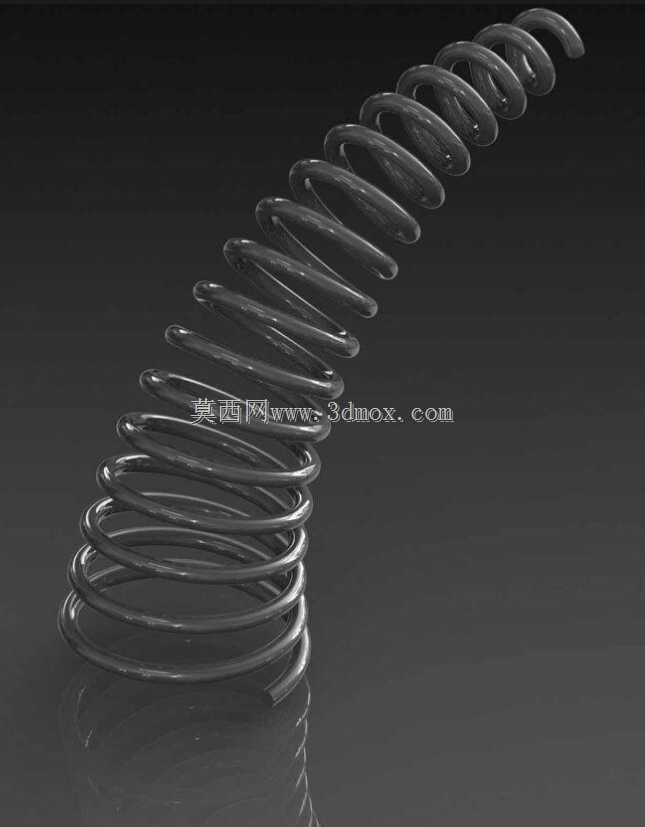

　　这款圆柱螺旋压缩弹簧是机械传动与缓冲系统里最常见的弹性储能元件，日常在各类需要缓冲复位、储能蓄能、载荷缓冲的工况里都能见到它的身影，小到精密仪器的按键复位结构，大到重型工程机械的悬架缓冲组、工业阀门的启闭复位机构、冲压设备的减震阻尼单元，都离不开这类基础弹性零件的支撑。从设计逻辑上看，这款弹簧采用等节距圆柱螺旋构型，整体簧丝沿螺旋线均匀排布，无变节距、变径的特殊结构，属于最通用的压缩弹簧品类，适配绝大多数常规载荷工况，加工难度低，量产一致性好，采购替换成本也相对可控。簧丝截面为标准圆形，这类截面在承受扭转载荷时应力分布更均匀，相比矩形截面簧丝，圆形截面的卷制工艺更成熟，簧丝内部的残余应力更容易通过后续喷丸、回火工序控制，

　　长期交变载荷下的疲劳寿命表现更稳定。在实际选型适配时，首先要确认安装边界的尺寸约束：弹簧的外径需要匹配安装孔的内径，预留0.5-1mm的装配间隙，避免弹簧受压弯曲时与孔壁发生剐蹭磨损；弹簧的内径要适配安装导杆的直径，同样预留合理间隙，防止工作过程中弹簧出现径向窜动，导致偏载引发的簧丝局部应力集中。自由长度的设定需要结合预压量与工作行程综合计算，通常预压量要占到弹簧总变形量的10%-15%，避免设备启动瞬间弹簧出现无载荷冲击，而最大压缩量不能超过弹簧的并紧长度，要预留足够的安全余量，防止簧丝并紧后出现塑性变形，丧失弹性性能。从功能特性来看，这款等节距弹簧的刚度为线性值，也就是载荷与变形量呈严格的正比关系，

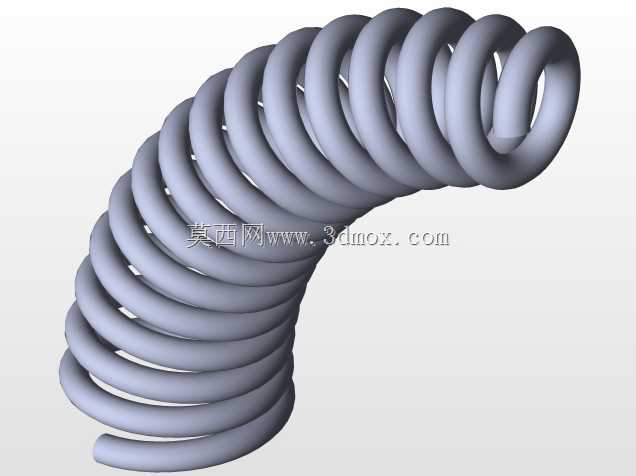

　　在设计计算时可以直接通过胡克定律核算不同压缩量下的输出弹力，对于需要精准控制复位力、缓冲力的工况非常友好，不需要额外做非线性刚度的补偿计算。在实际应用场景里，这类弹簧常被用在汽车制动系统的回位结构里，制动分泵活塞在制动解除后，就是靠这类压缩弹簧的弹力推动活塞复位，避免制动片长期拖磨；在自动化输送线的阻挡机构里，弹簧可以缓冲工件到位时的刚性冲击，避免硬碰撞损坏工件表面或者机构定位面；在各类通用阀门的执行机构里，弹簧提供的复位力可以保证动力源失压时阀门自动回到安全工位，避免介质泄漏引发生产安全事故。建模过程中需要重点关注螺旋升角与簧丝直径的匹配关系，螺旋升角通常控制在5°-9°区间，升角过大会导致弹簧受压时出现较大的侧向分力，

　　容易引发弹簧失稳弯曲，升角过小则会导致同长度下的有效圈数不足，弹簧刚度偏大，无法满足大行程变形的需求。弹簧的两端采用并圈磨平结构，支撑圈的长度通常为3/4圈到1圈，磨平后的端面粗糙度要达到Ra3.2以下，保证弹簧安装后端面与安装基准面完全贴合，避免工作时出现偏载。支撑圈与有效圈之间的过渡要平滑，不能出现明显的折角，否则在交变载荷作用下，过渡位置很容易成为疲劳裂纹的起始点，大幅缩短弹簧的使用寿命。在做结构校核时，除了常规的静强度核算，还要重点验算弹簧的疲劳寿命，对于长期承受交变载荷的工况，要通过喷丸强化处理在簧丝表面引入残余压应力，抵消部分工作时的拉应力峰值，提升弹簧的抗疲劳性能。另外还要考虑工作环境的温度、腐蚀因素，如果是在高温工况下使用，需要选用耐高温的合金弹簧钢材料，如果是在腐蚀环境中使用，则要选用不锈钢或者做表面防腐涂层处理，避免簧丝被腐蚀后直径减小，导致刚度下降甚至断裂失效。安装过程中要注意，弹簧不能承受扭矩载荷，装配时要避免旋转弹簧，否则会导致簧丝内部附加扭转应力，大幅降低弹簧的承载能力。如果弹簧的长径比超过4，需要在内部加装导杆或者外部加装导套，防止弹簧压缩到一定程度后出现失稳侧弯，导致弹簧卡滞甚至断裂。
