多股绞合编织绳三维结构设计

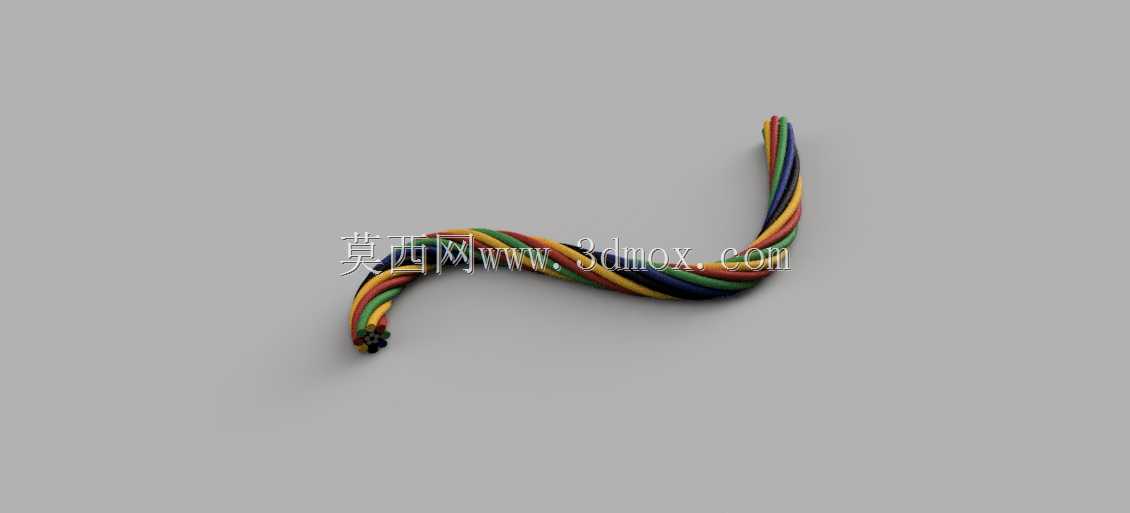

　　在起重吊装、设备牵引、户外工程、船舶系泊等诸多工程场景中，绞合编织绳都是应用频次极高的柔性受力构件，不同于刚性结构件的固定受力路径，这类绳缆的受力传递依赖多股绳股之间的摩擦咬合与捻合自锁，建模过程中如果仅做单根实体的弯曲造型，完全无法还原绳缆真实的受力形变特性，后续做装配干涉检查、工况模拟时也会出现和实际使用状态偏差极大的问题。做这个绳体结构建模的时候，首先要捋顺实际生产中绳缆的捻制逻辑，常规多股绞合绳是由多根独立绳股沿着绳芯轴线做螺旋缠绕，相邻绳股的捻向如果同向设置，绳体受拉时会产生额外的自转扭矩，容易出现打扭、散股的问题，反向交互捻的结构则能抵消大部分自转力矩，更适合牵引、吊装类的受力场景。

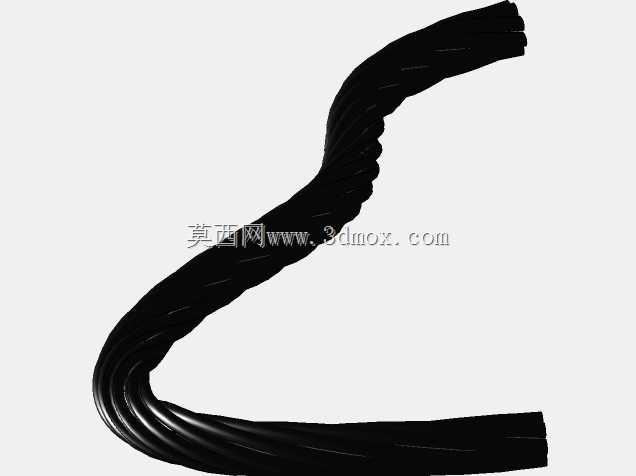

　　建模时不能直接用扫描特征单一生成整体绳体，要先确定绳体的整体弯曲曲率，先做出绳体的中心走向曲线，这个曲线的曲率半径不能过小，实际工程里绳缆的最小弯曲半径通常要大于绳体公称直径的6倍，曲率过小会导致绳股之间的挤压应力超过纤维或者钢丝的屈服极限，留下断股、散丝的隐患，所以中心轨迹线的拐点过渡全部采用G2连续的曲率过渡，避免出现硬折角，和实际使用中绳缆自然弯曲的状态匹配。确定中心轨迹后，要拆分单根绳股的缠绕路径，每根绳股的螺旋导程需要和实际捻距对应，捻距是绳股绕绳芯旋转一周对应的轴向长度，捻距过小会导致绳体刚度过大，弯曲时内应力过高，捻距过大则会让绳股之间的咬合力不足，受拉时容易出现绳股凸起、结构松散的问题。

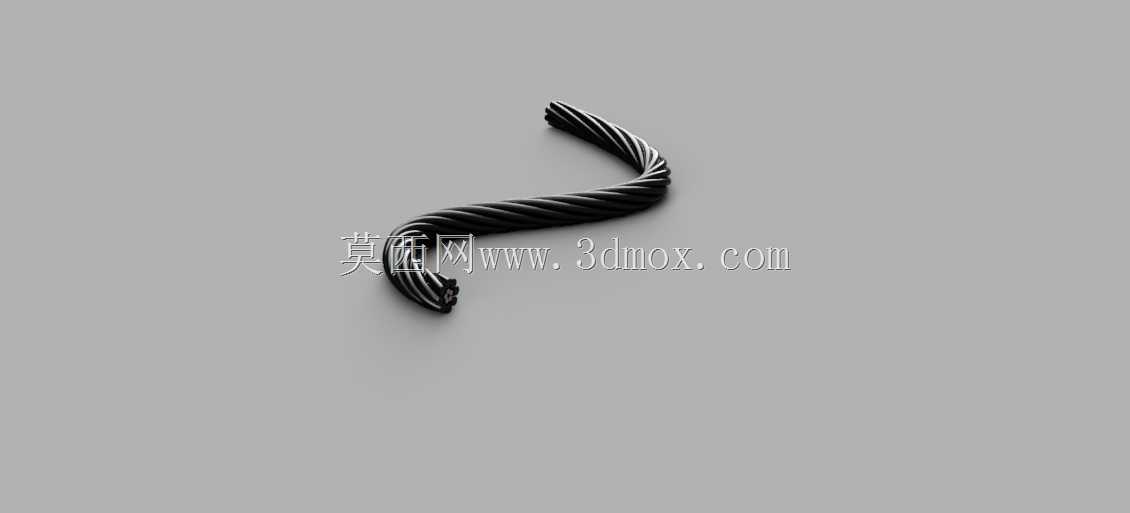

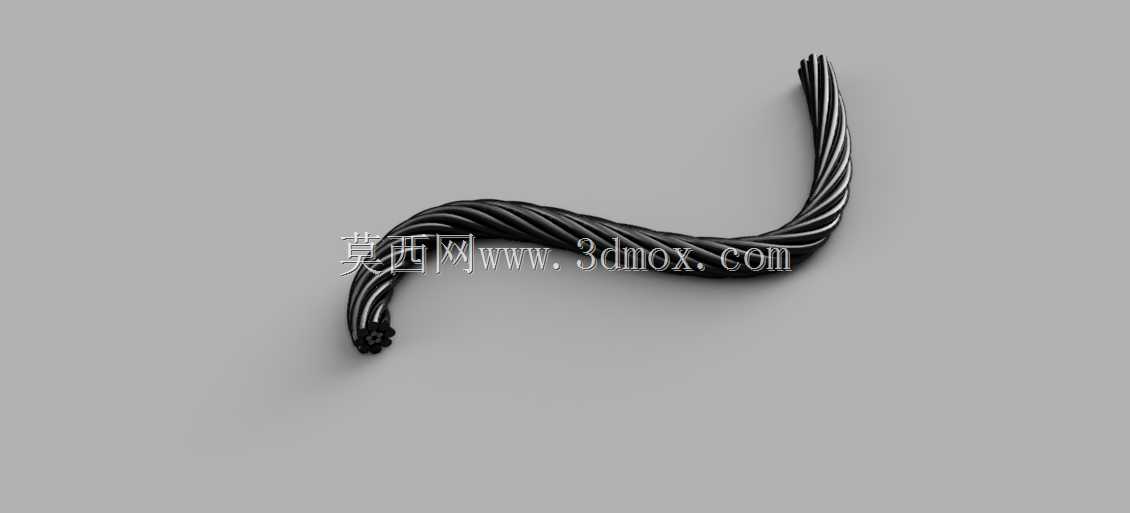

　　单根绳股的截面沿着螺旋路径扫描时，要注意截面方向始终和螺旋路径的法向对齐，避免扫描过程中出现截面畸变，导致相邻绳股之间出现不合理的干涉或者缝隙，多股绳股全部生成后，要做全局干涉检查，调整每根绳股的起始相位角，让相邻绳股的接触面均匀贴合，还原真实绞合结构中绳股互相嵌合的状态，不会出现局部空隙过大或者穿模的问题。从安装适配的角度来说，这类绞合绳的端部连接通常会搭配绳夹、压套或者编结接头，建模时预留的端部直段长度要满足接头压装的尺寸要求，不能让弯曲段直接进入接头压接区域，否则压接时会因为绳体弯曲导致各绳股受力不均，使用中容易出现绳股从接头中滑脱的风险。绳体的表面纹理要还原捻合形成的螺旋凹凸结构，这种结构不光是外观特征，

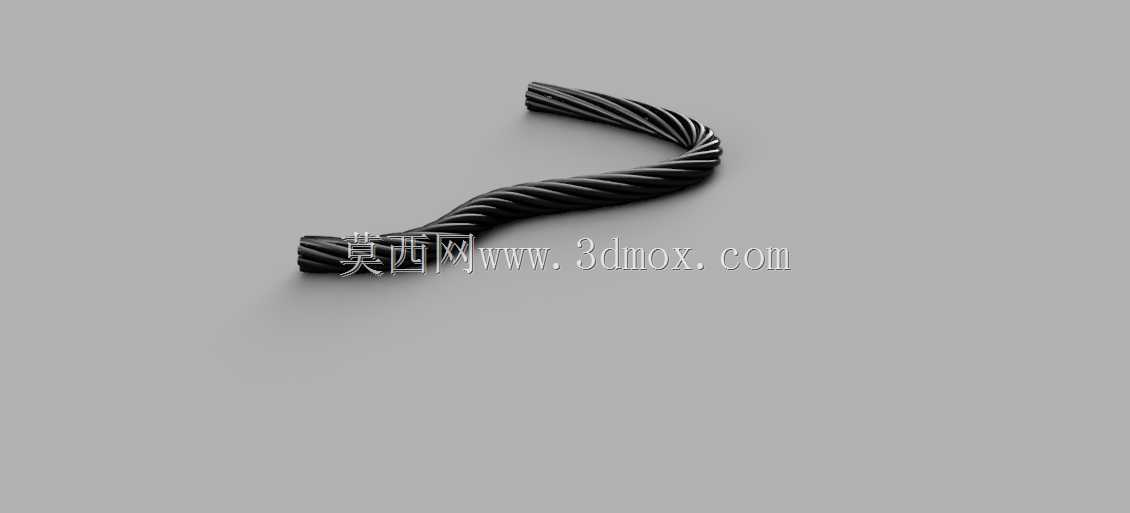

　　实际使用中绳体和滑轮、卷筒绳槽接触时，表面的螺旋纹理会让接触应力分布更均匀，避免局部应力集中磨损绳股，同时凹凸结构也能增加绳体和接触件之间的摩擦力，减少牵引过程中的打滑概率。很多新手做绳缆建模时容易忽略绳股之间的间隙控制，实际生产中绳股之间会预留极微小的活动间隙，让绳体弯曲时各绳股可以有微小的相对滑移，抵消弯曲产生的内应力，如果建模时把绳股做完全零间隙的刚性贴合，后续做有限元受力分析时，会出现应力计算结果失真，无法模拟绳体柔性受力的真实状态。另外在不同的应用场景下，绳体的结构参数也有区别，比如用于精密设备牵引的绳缆，捻距会设置得更均匀，绳股直径公差控制更严，避免牵引过程中出现绳体直径波动导致的牵引速度不稳；用于起重吊装的绳缆则会在绳股中心设置独立的绳芯，储油润滑的同时增加绳体的整体柔韧性，建模时也要对应做出绳芯的结构，不能只做外层绳股的造型。整个绳体的造型完成后，还要验证不同弯曲状态下的结构合理性，比如模拟绳体绕过滑轮时的弯曲形态，检查各绳股在弯曲状态下是否会出现错位、凸起的问题，确保模型结构和真实绳缆的形变逻辑一致，不管是用于装配场景的可视化展示，还是后续的工况模拟、结构受力分析，都能提供准确的结构参考，不会因为结构建模逻辑错误导致后续设计环节出现偏差。
