步行动能采集行星齿轮传动装置

　　这款动能采集装置核心面向可穿戴自供电设备、低功耗户外传感节点的供能场景，解决野外无外接电源场景下小型电子设备的持续供电痛点，可集成于徒步鞋靴、户外穿戴装备、便携监测设备内部，将人体行走过程中产生的往复线性机械能转化为可存储的电能，为低功耗传感模块、定位装置、小型信号传输单元提供持续电能供给，无需频繁更换电池或外接充电。装置核心传动采用多级行星齿轮减速结构，设计阶段重点匹配人体步行时的小幅值、低频率线性运动输入特性，通过大传动比的行星轮系排布，将输入端的小行程往复直线运动，经齿轮啮合转换为高速旋转输出，直接驱动内置微型发电单元完成机电能量转换，整套传动链的啮合间隙控制在微米级，避免往复运动过程中的回程空程损耗，

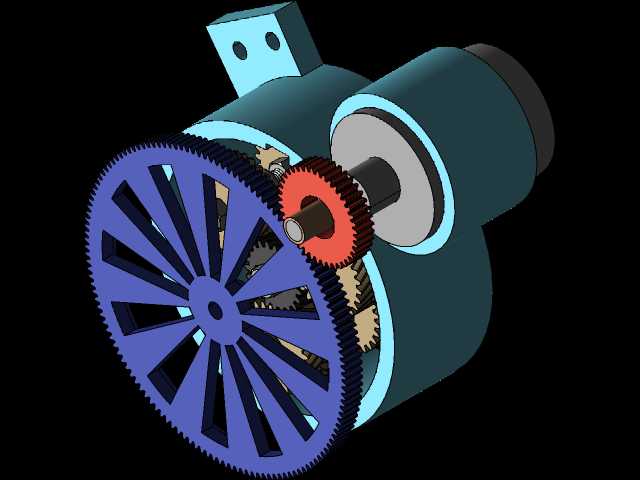

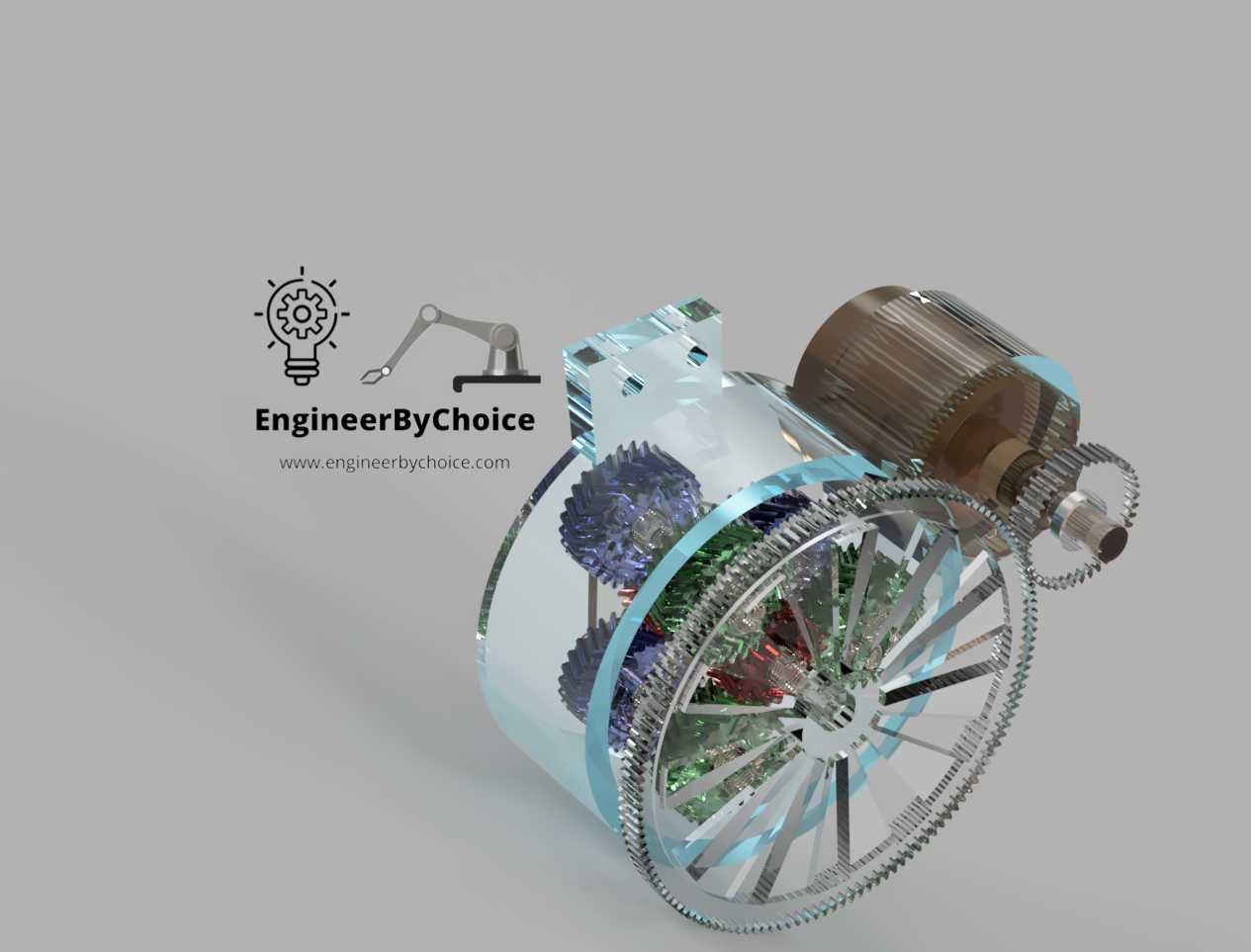

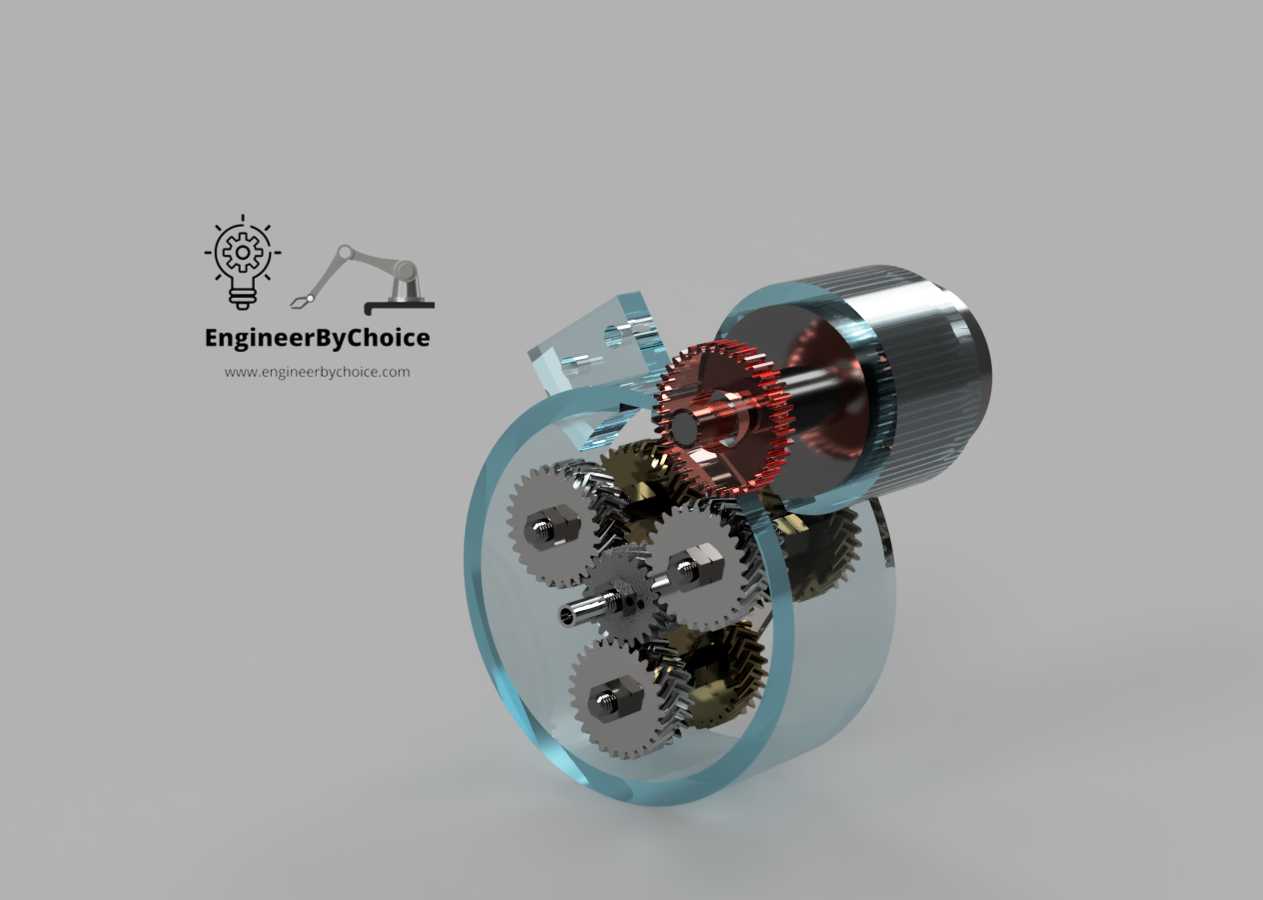

　　提升能量转换的有效利用率。结构设计上采用同轴式排布，输入端直接对接外部施压触发结构，输出端与发电转子直连，整套传动组件的径向尺寸控制在常规鞋跟的安装边界内，轴向长度适配可穿戴设备的内置安装空间，外壳采用半透明高强度工程材质封装，既可以直观观察内部齿轮啮合运行状态，也能满足户外使用场景下的防尘、抗冲击防护要求，所有齿轮副均采用渐开线圆柱齿形，啮合重合度大于1.2，保证传动过程平稳无卡滞，即使在高频往复触发的工况下，也能保持稳定的传动效率。设计过程中针对行星轮系的载荷分布做了均载优化，多个行星轮沿中心太阳轮周向均匀排布，将输入端的冲击载荷均匀分散到各啮合齿面，避免单齿受力过大导致的磨损或断齿问题，输入端的直线-旋转转换结构做了耐磨处理，

　　长期往复触发下的磨损量控制在允许范围内，保证装置的长期运行寿命。整套结构无需额外的润滑维护，适配户外复杂温湿度环境下的使用需求，内部齿轮组的传动比经过多轮迭代匹配，刚好适配人体正常步行的步频区间，在日常行走的常规触发频率下即可达到发电单元的额定转速区间，不会出现转速不足无法发电，或者转速过高损坏发电单元的问题，安装接口采用标准化的卡扣式设计，可快速适配不同规格的穿戴设备壳体，无需额外定制转接结构。
