双速传动齿轮箱总成结构设计方案

　　这款双速齿轮箱总成主要面向小扭矩动力传输场景设计，可适配小型移动电动平台、轻型代步设备、低速电动载具的动力变速需求，在紧凑安装空间内实现两档传动比切换，兼顾低速大扭矩输出与高速巡航的动力匹配需求。从实际应用场景来看，这类双速齿轮箱常被用在对安装体积有严格限制的小型电动设备上，比如厂区内短途转运的轻型电动托盘车、小型电动代步装置、低速巡检机器人的动力单元，相比单速减速箱，它能在不提升电机额定功率的前提下，通过档位切换覆盖两种工况的动力输出特性，低速档可满足爬坡、重载起步的扭矩需求，高速档可满足平坦路面快速移动的转速需求，避免单速传动下低速扭矩不足、高速电机过载的问题。

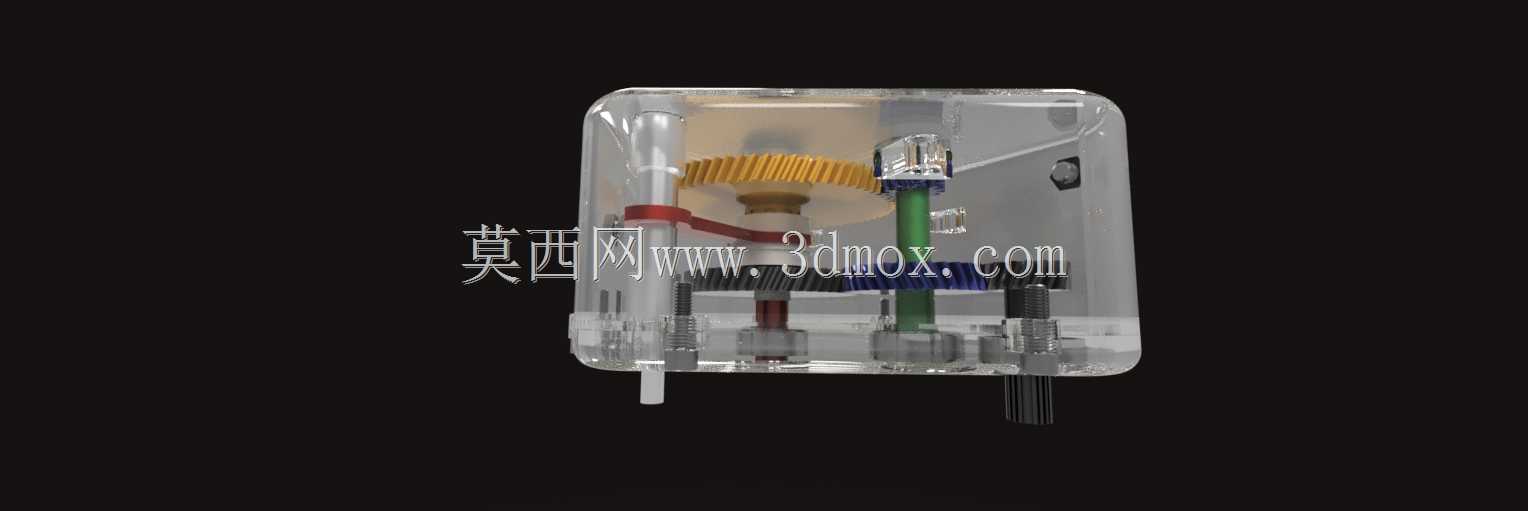

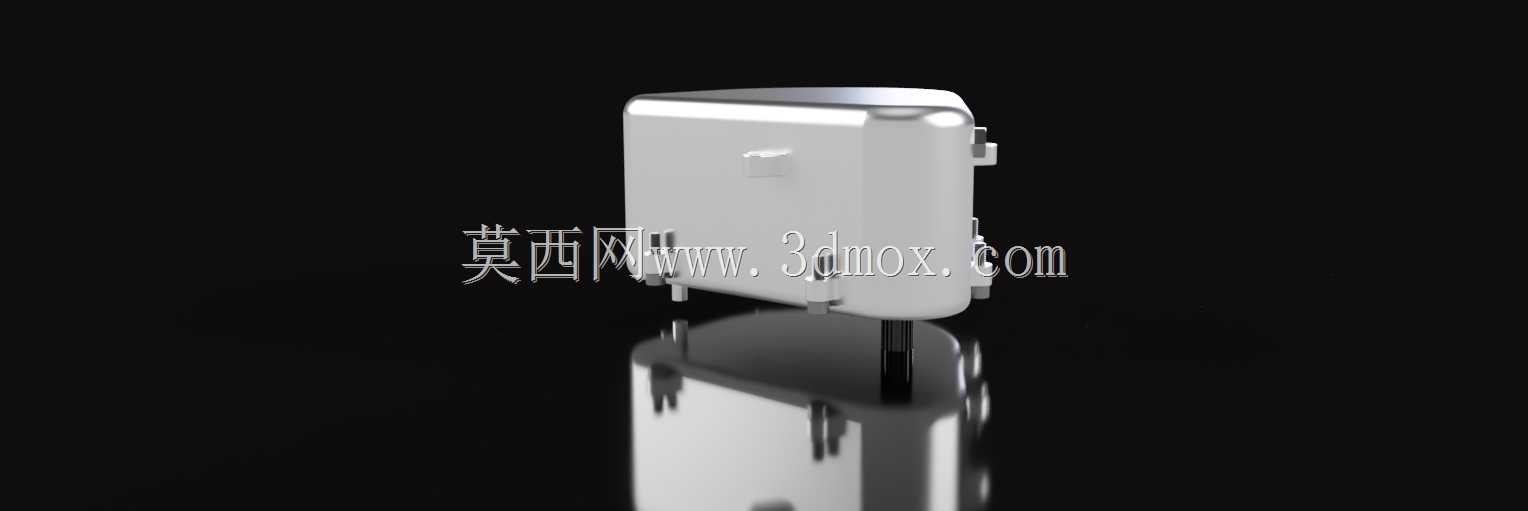

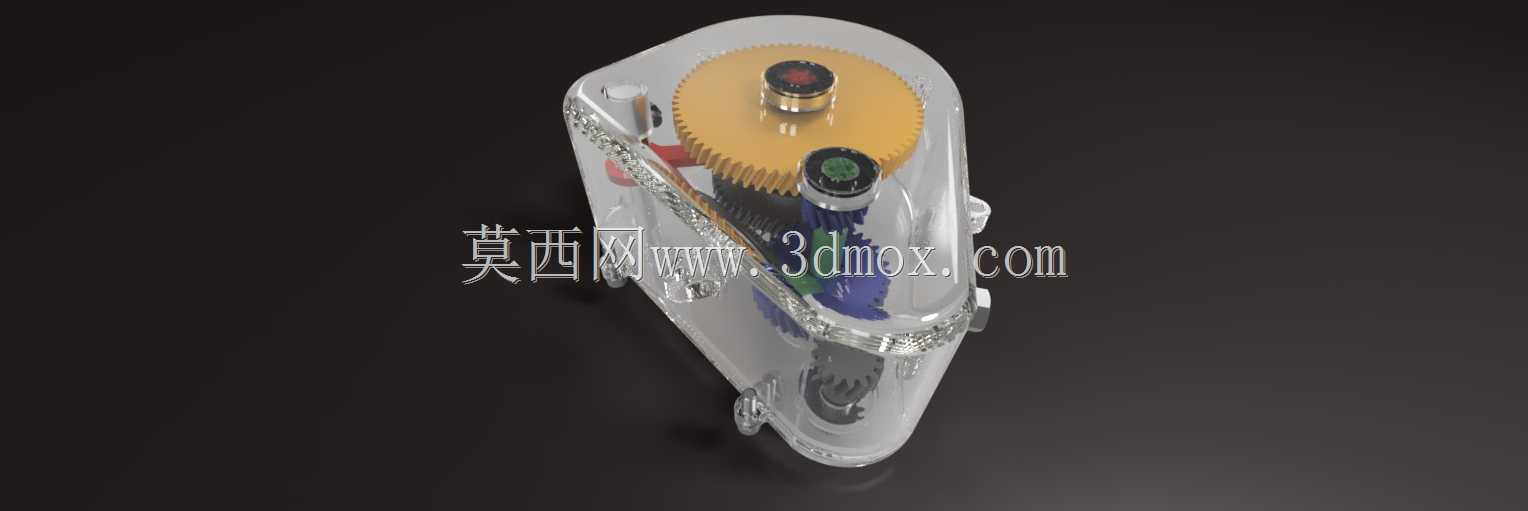

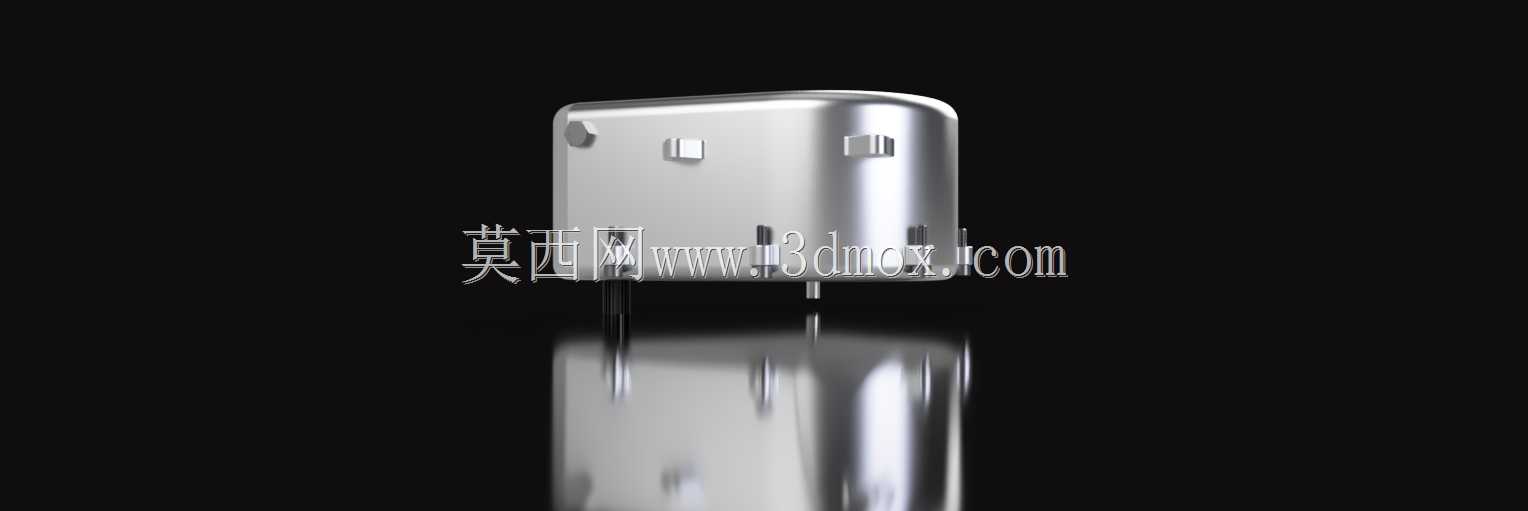

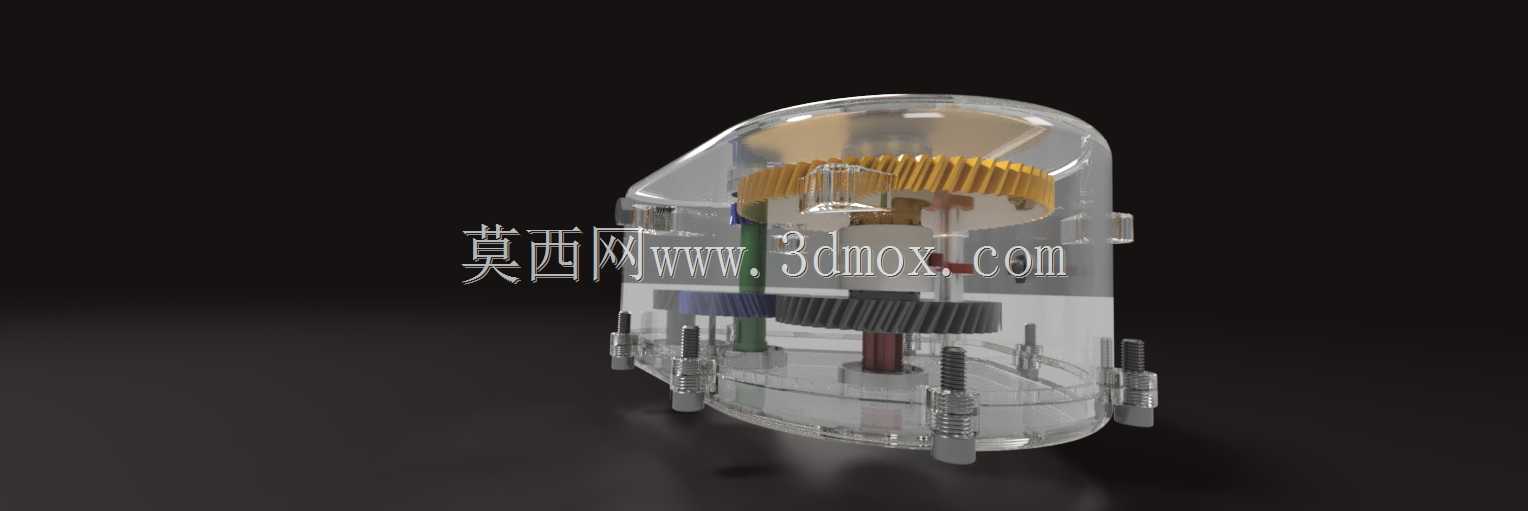

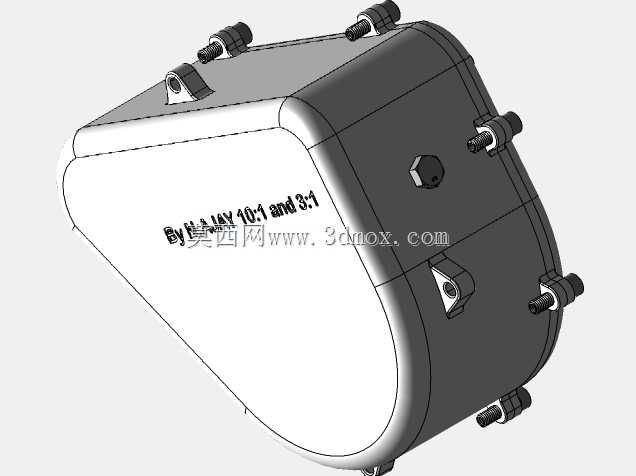

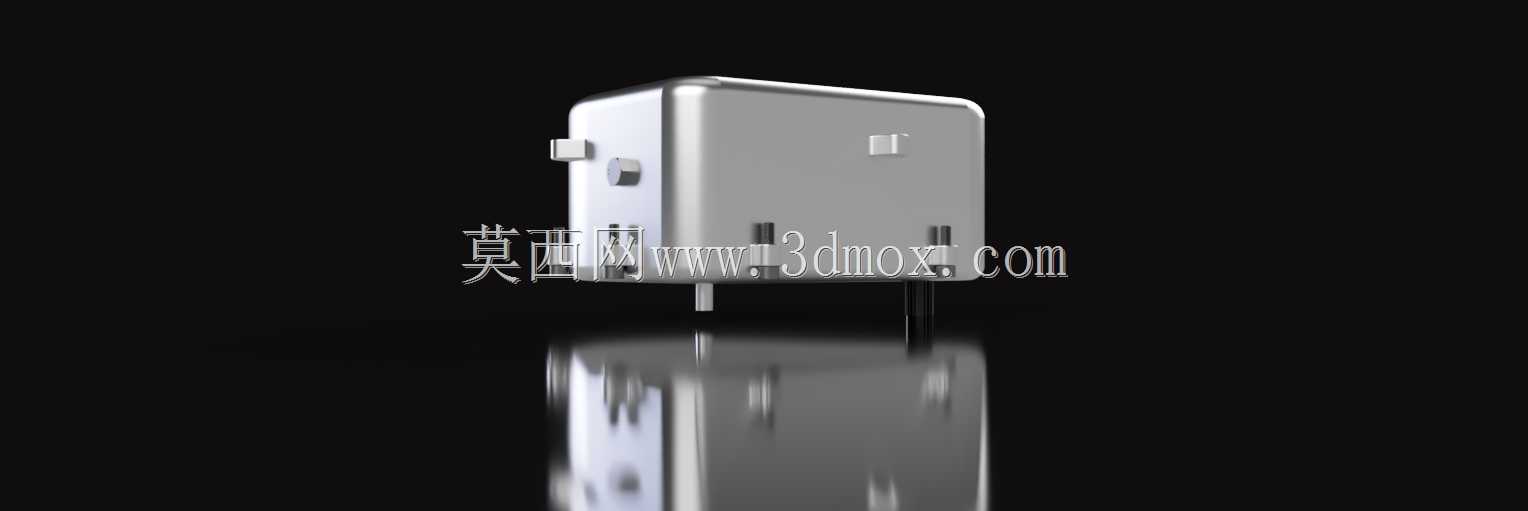

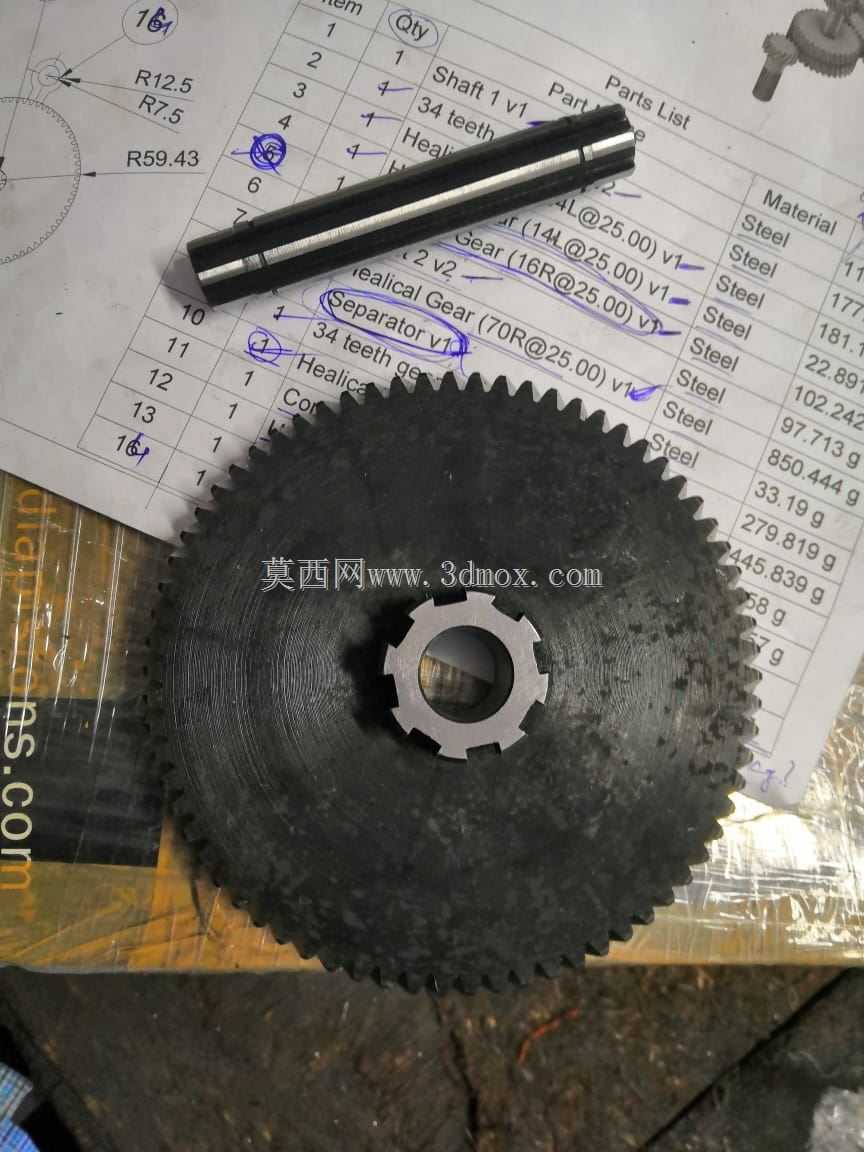

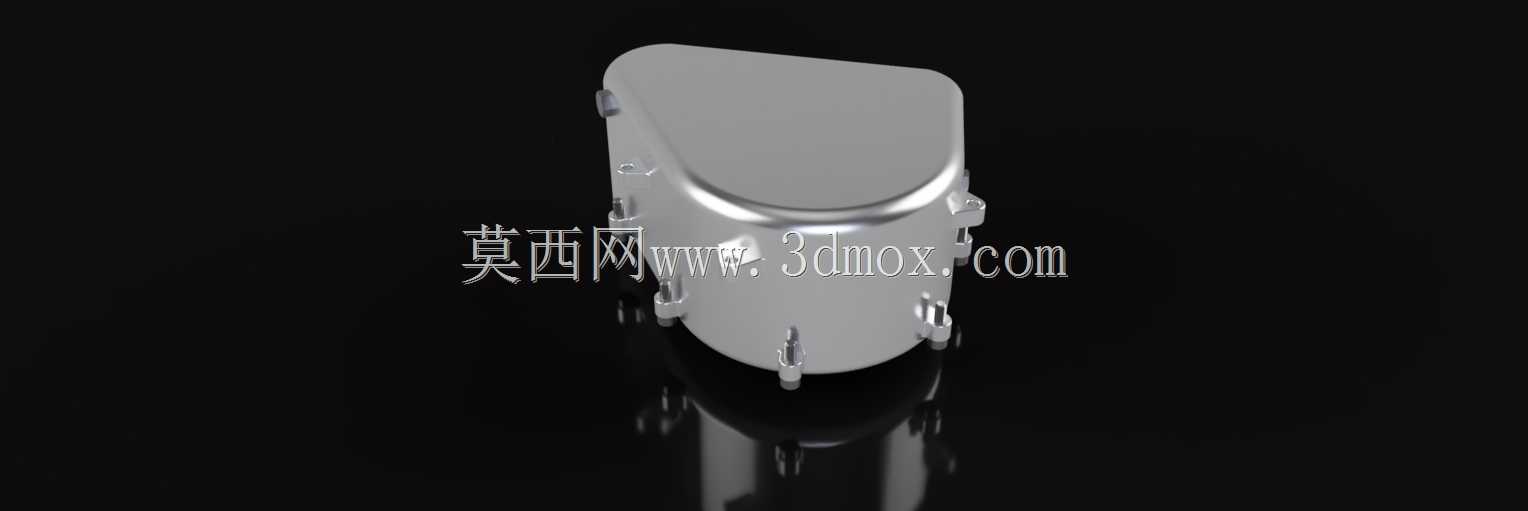

　　设计过程中优先遵循通用OEM零部件的适配标准，所有轴承安装位、轴伸尺寸、连接接口都匹配市面常规标准件规格，不需要单独定制非标轴承、紧固件，能大幅降低后续生产装配的配件采购成本，也方便后期运维更换易损件。齿面宽度设定为10mm，匹配10:1的扭矩传动比与3:1的转速传动比，在设计阶段就完成了轮齿接触强度、轴系抗弯强度的校核计算，确保额定负载下轮齿不会出现点蚀、断齿问题，轴系的挠度变形量控制在允许范围内，避免齿轮偏载导致的异常磨损。齿轮箱外壳采用半透明可视化结构设计，一方面可以直观观察内部齿轮啮合状态、润滑脂分布情况，方便出厂前的装配校验，后期运维时也能不用拆解外壳就判断内部齿轮是否出现打齿、磨损异常；另一方面外壳的轮廓完全贴合内部齿轮传动的运动包络，没有多余的冗余空间，最大化压缩整体体积，适配狭小的安装舱位。

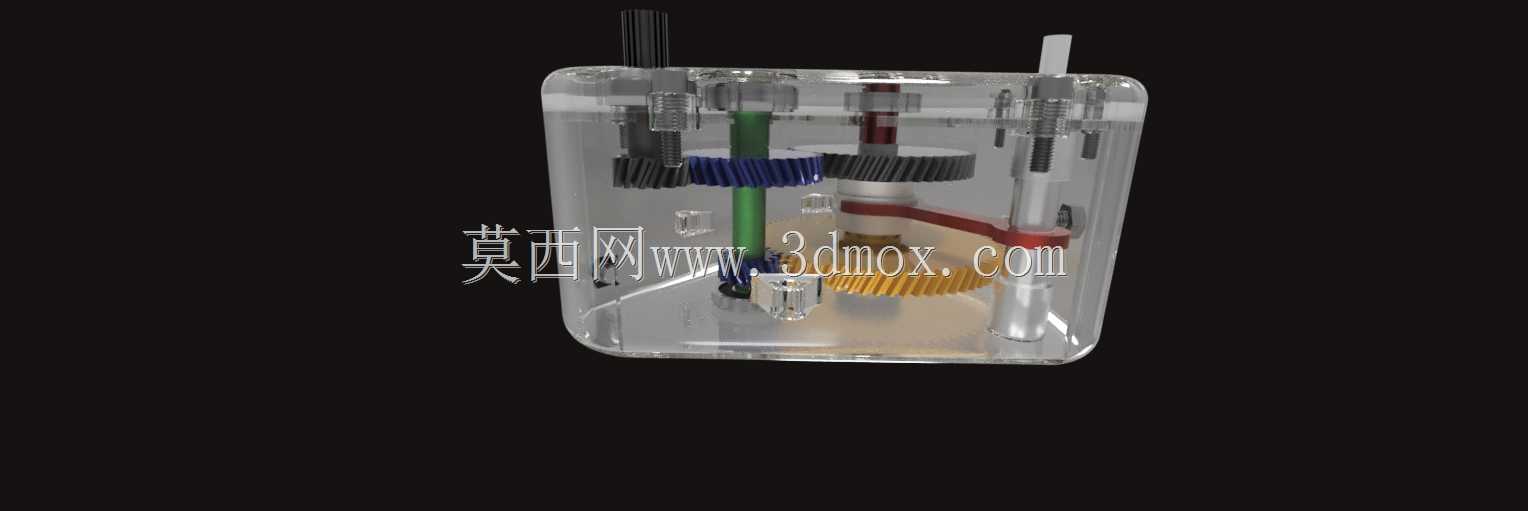

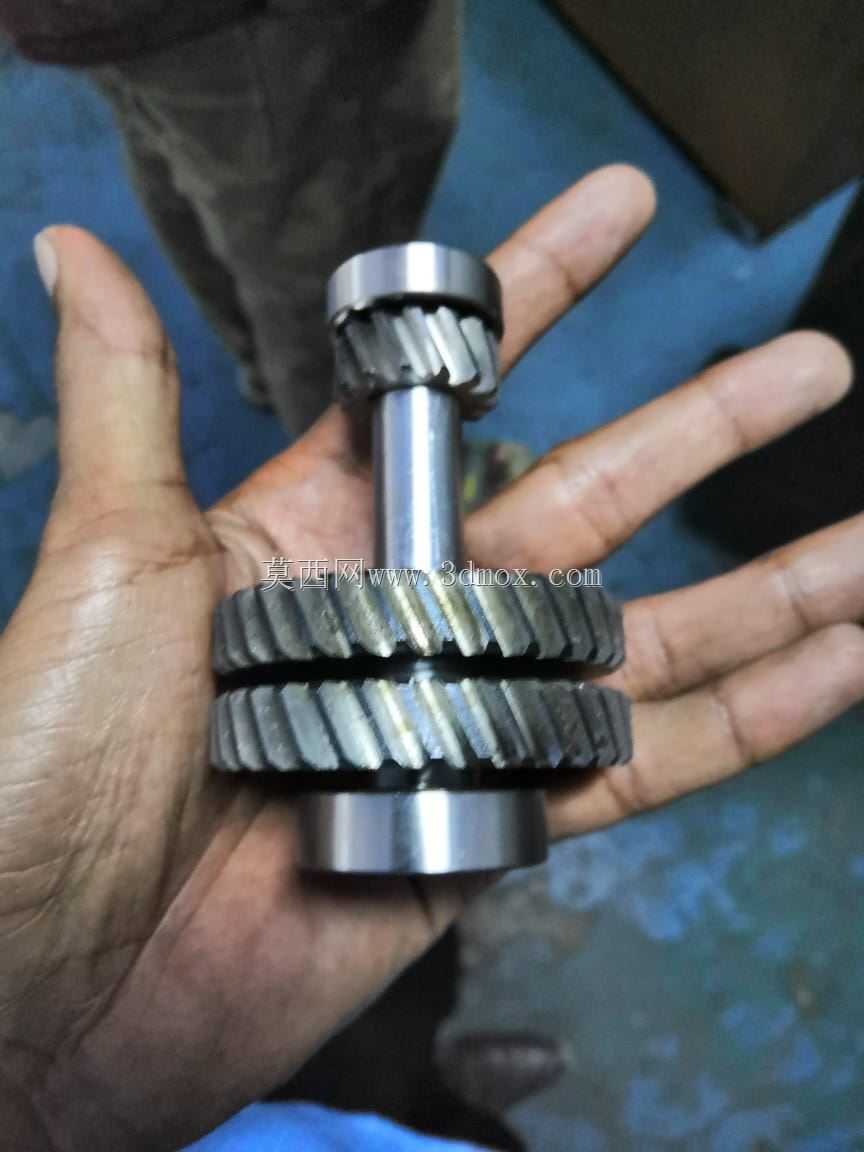

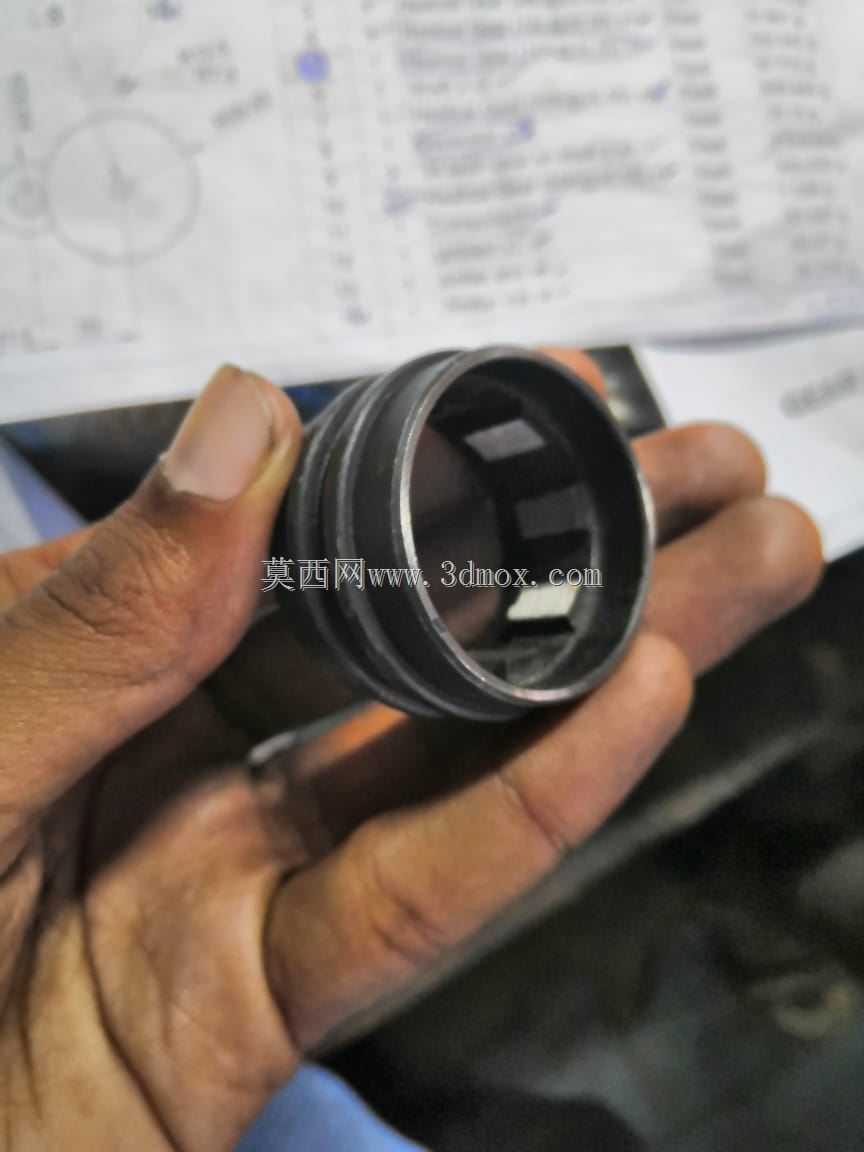

　　安装边界方面，齿轮箱的输入轴与输出轴采用平行轴布置，轴端的连接位预留标准键槽，可直接匹配常规规格的电机输出轴、负载传动轴，外壳的固定安装孔位按照通用安装间距设计，能直接适配多数小型电动平台的安装支架，不需要额外设计转接法兰。内部的换挡机构采用直齿滑移齿轮结构，换挡行程短，定位可靠，不会出现脱档、跳档问题，齿轮啮合的侧隙控制在标准公差范围内，既保证传动顺畅无卡滞，又能降低正反转切换时的回程间隙，提升传动精度。

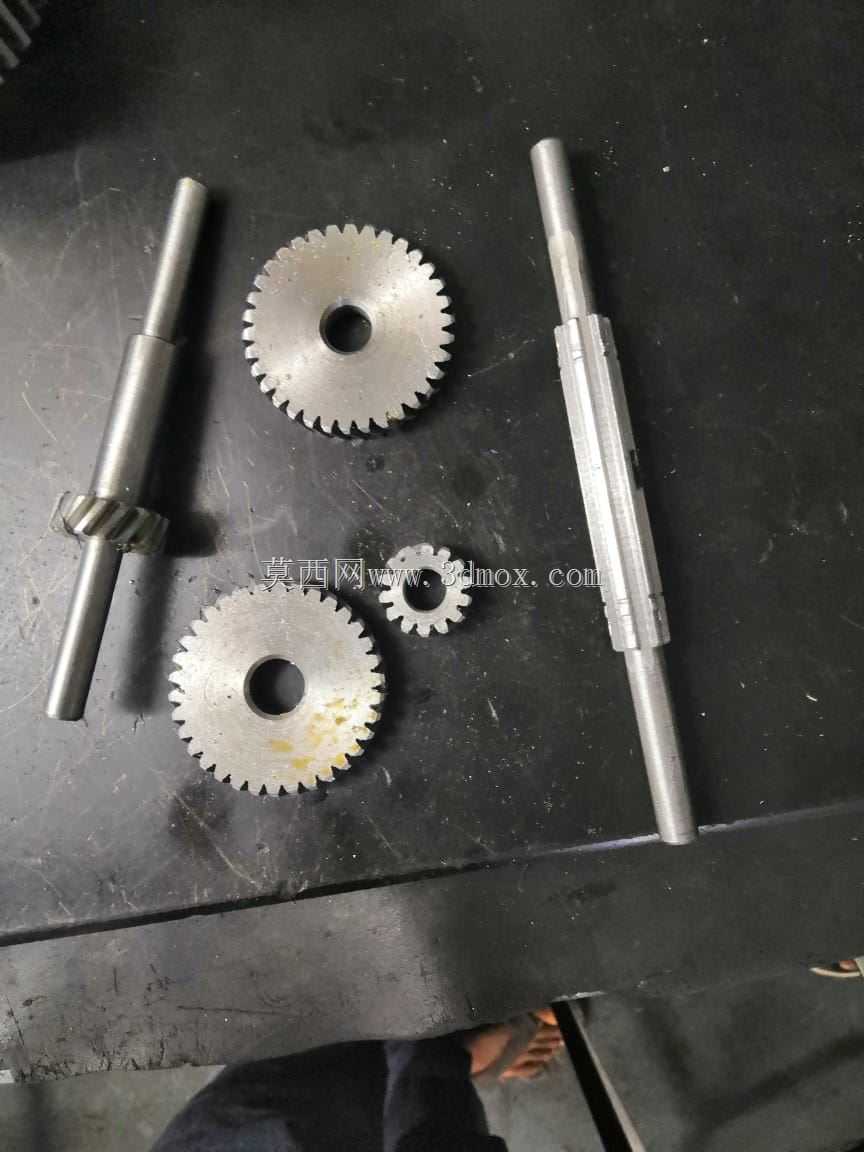

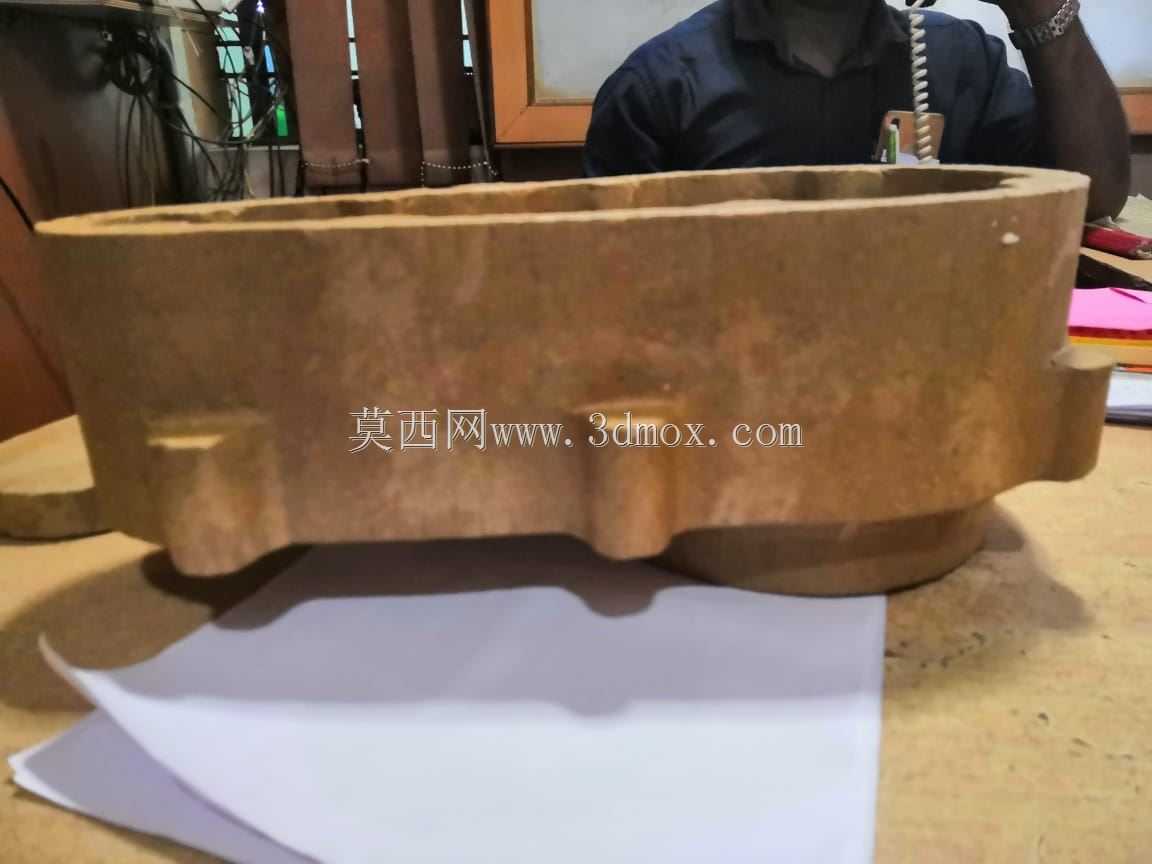

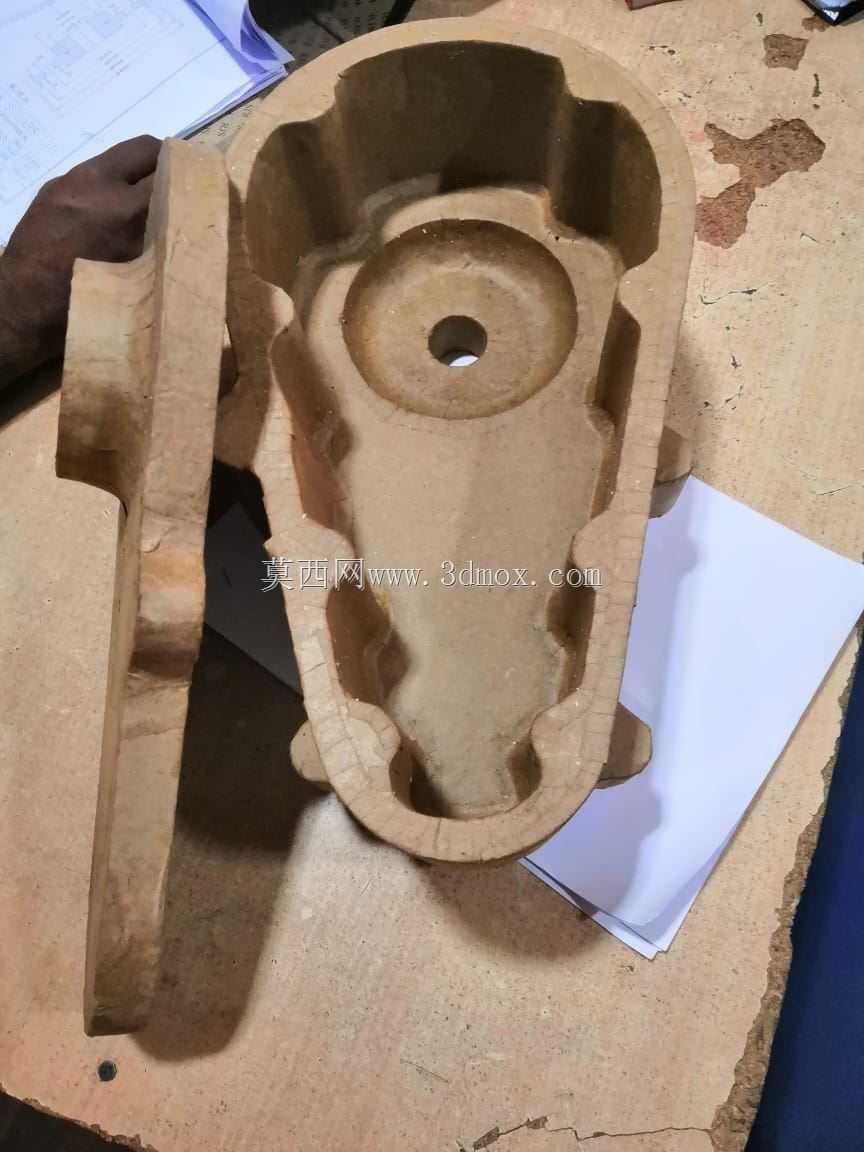

　　需要说明的是，当前设计阶段未标注详细的制造公差，后续进入生产环节时，需要根据实际加工工艺、所选材料的热处理变形量，补充各配合面的尺寸公差、形位公差要求，比如轴承安装孔的同轴度、齿轮安装轴的圆柱度、结合面的平面度等，确保批量生产时的装配一致性。早期迭代版本的外壳结构曾出现局部壁厚不足的问题，在装配后受锁紧力影响出现轻微形变，导致齿轮啮合间隙变小出现卡滞，后续优化了外壳的加强筋布局，调整了壁厚分布，在不增加整体重量的前提下提升了外壳的结构刚性，即使在额定负载下长期运行，外壳也不会出现形变影响传动精度。内部的齿轮采用渐开线圆柱直齿设计，加工工艺成熟，滚齿加工后可直接进行淬火处理，不需要额外的磨齿工序就能满足精度要求，适合中小批量的生产制造。润滑方式采用脂润滑，不需要设计复杂的油路、密封结构，维护周期长，适合免维护或少维护的应用场景，密封件采用常规标准O型圈，能有效防止润滑脂泄漏，同时阻挡外部粉尘、水汽进入箱体内部，适应厂区、户外多尘的使用环境。
