手动螺旋式管道夹紧工装结构设计

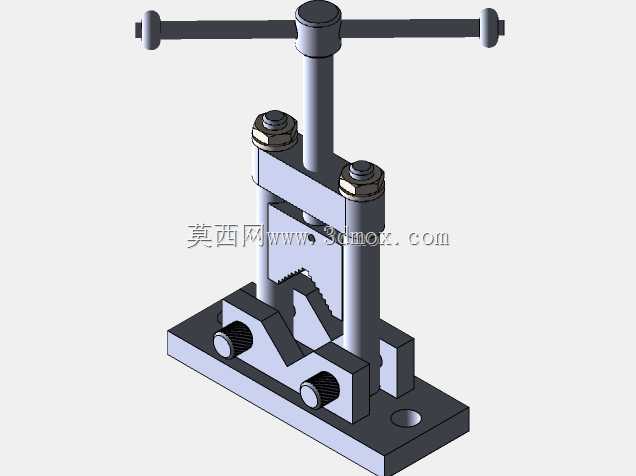

　　这款手动螺旋夹紧结构主要面向小口径金属管道的现场装夹作业场景，在管路维修、管件预制、现场配管作业中，能够为管道提供稳定的周向夹持力，避免管道在切割、套丝、焊接对位过程中出现窜动、偏转问题。区别于常见的台虎钳结构，这款夹具专门针对圆形管件的夹持轮廓做了适配，钳口位置设计有带齿形的V型定位面，两个对称布置的下V型块承担管道的径向支撑，上方的压块在螺旋机构驱动下垂直下行，从管道顶部施加压紧力，三点式的受力布局能够适配一定管径范围内的圆管，不需要频繁更换钳口配件。

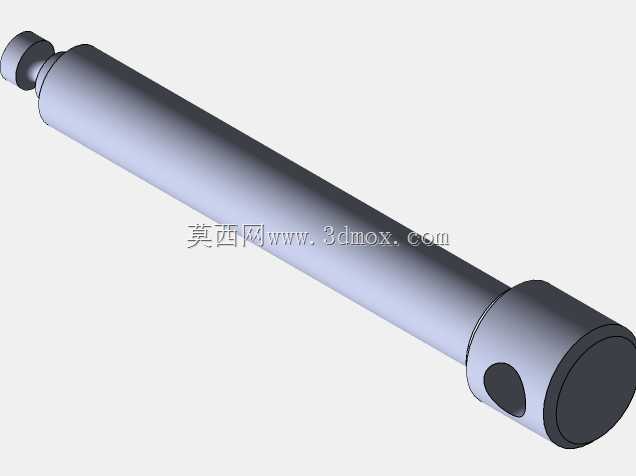

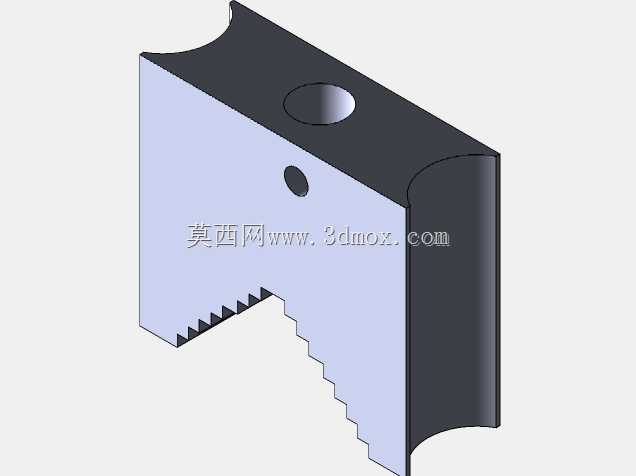

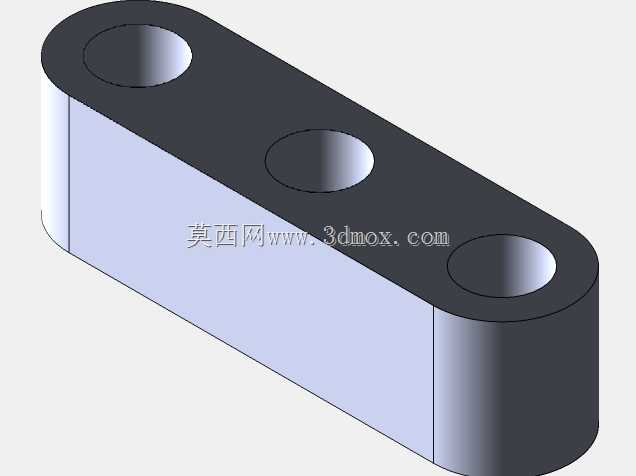

　　从结构设计逻辑来看，整体采用立式螺旋传力布局，顶部的T型操作杆直接与传动螺杆固连，不需要额外的手柄连接结构，操作人员双手握持杆端即可施加较大的旋转扭矩，螺杆通过梯形螺纹传动，具备自锁特性，当压紧力达到作业需求后停止转动手柄，夹紧状态不会因为管道的振动或者外力扰动出现松脱。两根对称布置的导向立柱承担螺杆传动过程中的偏载力矩，避免螺杆承受侧向弯矩，延长螺纹副的使用寿命，立柱顶部通过六角螺母锁紧上横梁，装配时可以通过调整螺母位置补偿零件加工带来的累积误差，保证上横梁与底座的平行度，让螺杆的下行方向始终垂直于底座安装面。

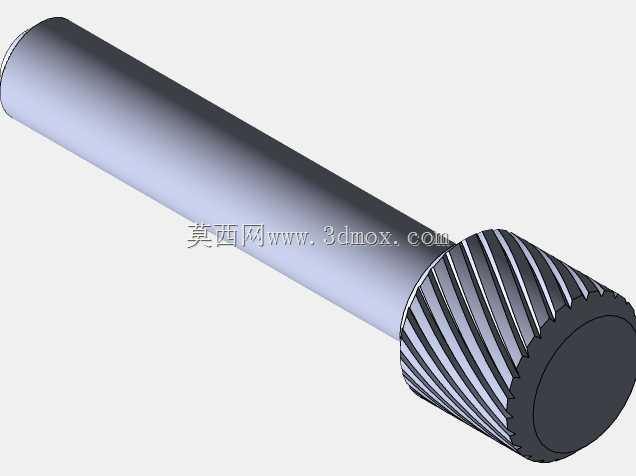

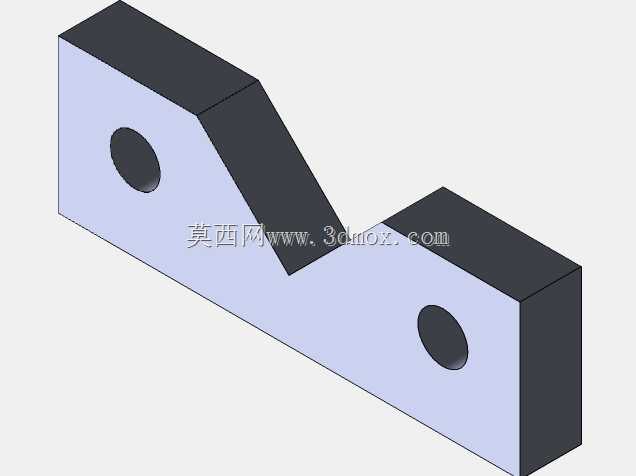

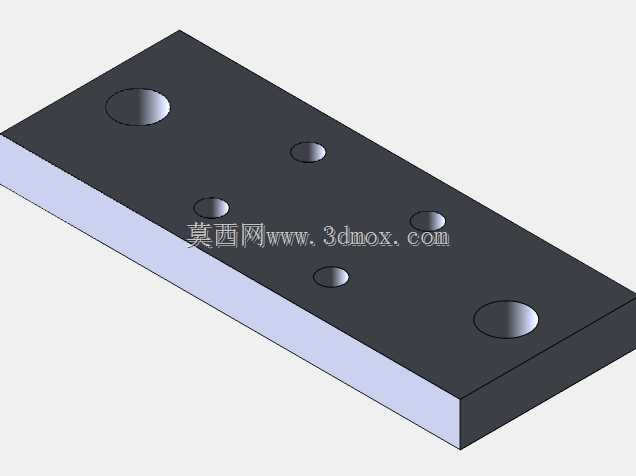

　　底座采用整体式平板结构，四个角位置预留了沉头安装孔，可以通过螺栓将整个夹具固定在工作台、移动式作业架或者现场的临时钢结构平台上，安装孔的间距按照通用钳工工作台的T型槽间距设计，不需要额外加工过渡连接板即可完成固定。钳口的齿形结构采用锐角齿形设计，齿尖深度控制在1mm以内，既能够提供足够的咬合摩擦力防止管道转动，又不会在管道表面留下过深的压痕，影响管路后续的防腐处理或者密封装配。下方的两个V型支撑块采用嵌入式安装结构，通过内六角圆柱头螺钉固定在底座的定位槽内，如果长期使用出现齿面磨损，只需要拆卸更换支撑块即可，不需要整体更换底座，降低现场维护的成本。

　　实际作业过程中，操作人员只需要将待加工管道放置在两个下V型块的支撑面上，调整管道的轴向位置到作业点位后，转动顶部的T型手柄带动螺杆下行，直到上压块接触管道表面后继续施加1-2圈的拧紧力矩，即可完成管道的夹紧固定。松开过程反向转动手柄，螺杆带动上压块上行，即可取出管道，整个操作过程不需要额外的辅助工具，单人即可快速完成装夹动作，适合现场维修、小批量管件加工的作业场景。结构整体没有复杂的传动零件，所有零部件都采用常见的金属切削加工工艺即可完成，螺杆、立柱采用45号钢调质处理，钳口、压块部位采用表面淬火处理提升耐磨性，底座、横梁采用普通碳素结构钢焊接或者铣削加工即可，加工门槛低，普通的机加工车间都可以完成制造。

　　从安装边界尺寸来看，底座的长宽尺寸控制在小工装范畴，不会占用过多的工作台面空间，最大张开高度能够覆盖常规小口径流体输送管道、仪表配管的管径范围，夹紧力通过梯形螺纹的机械增力特性，能够满足管道切割、套丝作业所需的夹持力要求，不会因为切削力的作用导致管道转动。整体结构没有易损的弹性零件，日常维护只需要定期在螺纹副表面涂抹润滑脂，避免螺纹锈蚀卡滞即可，能够在无压缩空气、无电力供应的野外作业场景下正常使用，相比气动、液压驱动的夹紧工装，具备更强的环境适配性，不需要配套动力源即可独立完成装夹作业。
