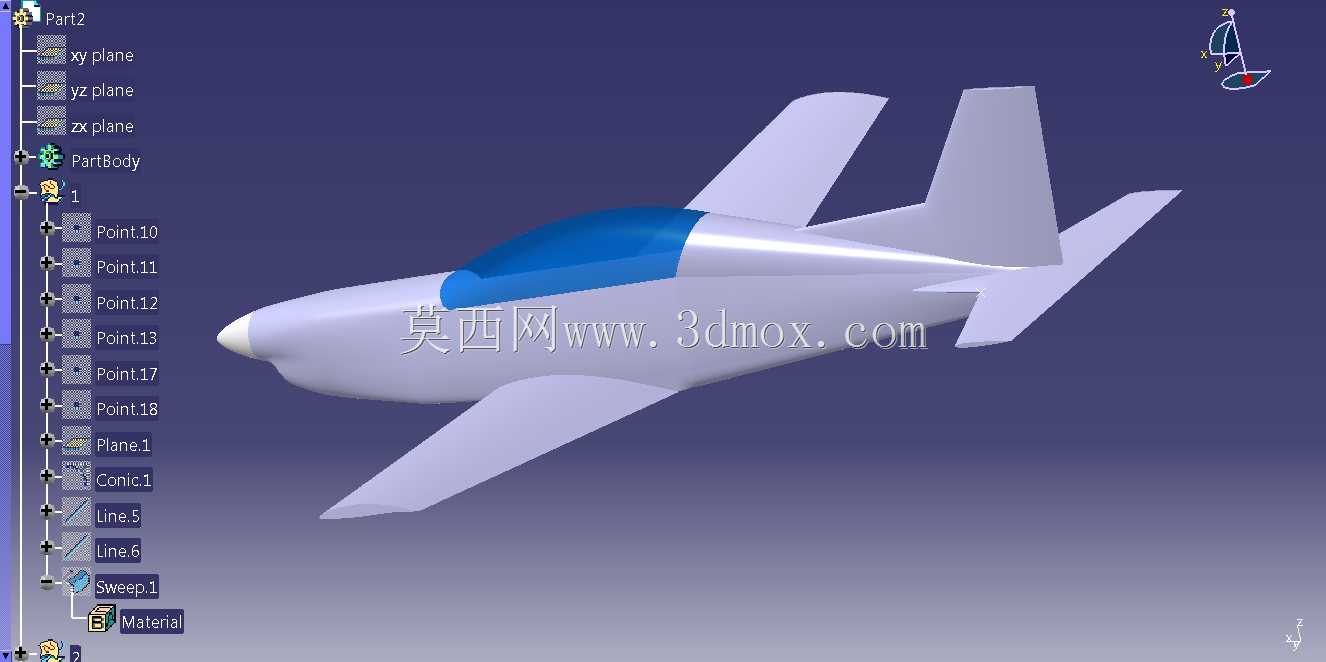

小型螺旋桨式单座轻型飞机外观结构

　　本次呈现的轻型单座飞机结构，在航空教学演示、小型飞行器概念验证场景中具备较高参考价值，可作为航模设计、初级飞行器结构认知的具象参考载体，帮助结构设计人员快速梳理小型固定翼飞机的整体布局逻辑，理清各部件之间的位置约束与气动外形关联。从实际用途来看，该构型偏向低速轻型运动类飞行器的基础外形，可用于验证低亚音速状态下的基础气动布局合理性，也可作为缩比航模制作的结构参照，适配小型活塞式螺旋桨动力的安装空间预留，机身前端的锥形头罩可匹配小型发动机整流需求，降低飞行过程中的正面风阻。在功能特性层面，该结构采用下单翼布局，机翼与机身下部衔接，能够为机身提供更稳定的低空飞行支撑，低速状态下的操纵响应更直接；尾翼采用常规平尾加垂尾的布局，

　　垂尾设置于机身尾部上方，平尾向两侧延伸，可保障飞行过程中的航向与俯仰稳定性，避免低空低速状态下的姿态失稳；座舱区域采用整体式弧形透明罩设计，既可以为单座驾乘人员提供足够的前方与侧方视野，也能通过流线型外形减少座舱部位的气流分离，降低整体气动阻力。设计思路上，整体外形遵循曲面连续过渡原则，从机头锥形整流段开始，曲面顺滑向后延伸至座舱区域，再过渡到机身后段与尾翼衔接，所有部件的衔接处均做了圆角过渡处理，避免出现直角突变带来的应力集中与气流扰动；建模过程中以基准平面为定位依托，通过点线面的逐层构建生成曲面特征，先勾勒机身纵向轮廓线，再通过扫掠、多截面曲面命令生成整体机身曲面，之后分别构建机翼、尾翼、座舱罩的独立特征，

　　最后完成各部件的装配定位，确保各部件之间的相对位置符合固定翼飞机的常规布局比例：机翼安装位置位于机身重心附近，保障飞行过程中的升力中心与重心匹配，尾翼距离机翼的距离满足纵向稳定力矩的要求，避免平尾处于机翼的下洗气流干扰区域内。从外形尺寸与安装边界来看，该构型的机身整体长径比约为6:1，符合轻型低速飞机的常规比例，机翼展弦比约为5:1，适配低速飞行的升力需求，机翼根部与机身的衔接宽度预留了足够的结构安装空间，可容纳机翼与机身的连接加强结构、燃油管路布置空间；座舱罩的内部宽度预留了单座驾乘人员的活动空间，座舱后部与机身油箱、设备舱的安装空间衔接顺畅，不会出现部件干涉；机头整流罩的内部直径可匹配小型活塞发动机的安装尺寸，

　　前端预留了螺旋桨的安装间隙，避免螺旋桨旋转过程中与机身、座舱罩发生干涉；尾翼的舵面安装位置预留了足够的偏转空间，操纵舵面偏转时不会与机身、平尾发生运动干涉，各操纵面的转轴位置符合常规机械操纵机构的布置路径，可沿着机身内部空间布置操纵拉杆或钢索，无需额外占用外部气动外形空间。在结构细节处理上，机翼采用对称翼型的基础构型，厚度从翼根到翼尖逐渐减薄，既可以保障翼根处的结构强度，也能降低翼尖的诱导阻力；垂尾与平尾的翼型采用薄对称翼型，适配操纵面的偏转需求，减少尾翼部位的阻力；机身底部预留了起落架的安装接口位置，可适配前三点式起落架的安装，前起落架位于机头下方，主起落架位于机翼根部下方的机身处，起落架收放或固定安装的空间均在外形设计时做了预留，不会破坏机身的整体流线外形。对于三维建模从业者而言，该模型的曲面构建逻辑具备较强的参考意义，尤其是多段曲面连续过渡的处理方式，可迁移至其他流线型工业产品的曲面建模工作中，帮助设计人员掌握复杂曲面的分面构建思路，避免出现曲面褶皱、曲率不连续的问题；对于飞行器设计入门人员而言，该模型可直观展示固定翼轻型飞机的整体布局比例，帮助理解各部件的功能定位与位置约束逻辑，建立基础的飞行器结构布局认知。
