带人体工学姿态模拟的椭圆健身器械结构

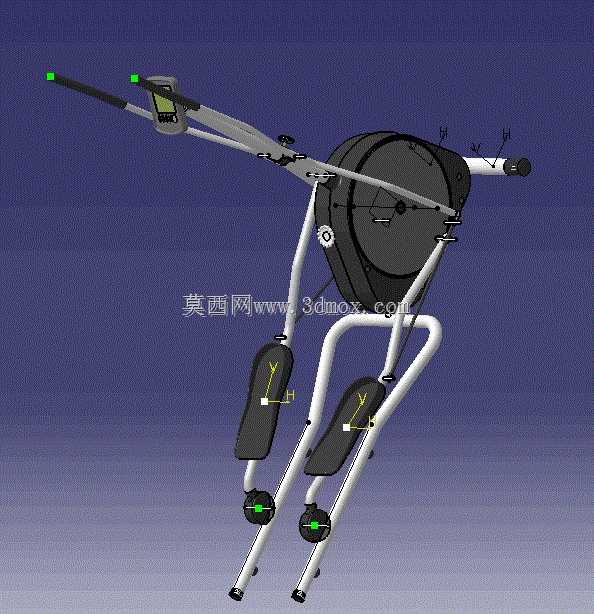

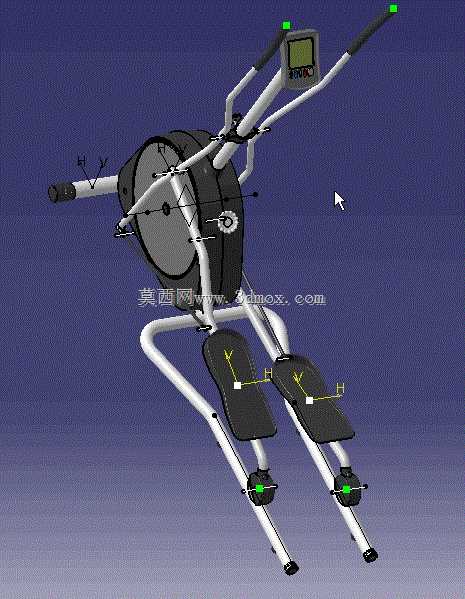

　　这套三维结构完整还原了商用椭圆运转机的核心传动与支撑体系，同时搭载了符合亚洲成年男性人体尺寸的数字人姿态模拟模块，可直接用于健身器材研发阶段的人机工程校验、运动轨迹仿真验证工作。从实际应用场景来看，这类结构既可以落地在商用健身房的有氧训练区域，也可调整阻尼参数后适配社区康复中心的下肢活动度训练场景，甚至能通过简化扶手结构衍生出家用款的紧凑机型，覆盖从专业健身到术后康复的多类使用需求。设备的核心用途是通过模拟椭圆步态的运动轨迹，让使用者在零关节冲击的前提下完成有氧训练，相比传统跑步机，它对膝关节、踝关节的压力可降低60%以上，适合大体重人群、关节损伤康复期人群使用，同时搭配的活动扶手可同步带动上肢肌群参与运动，

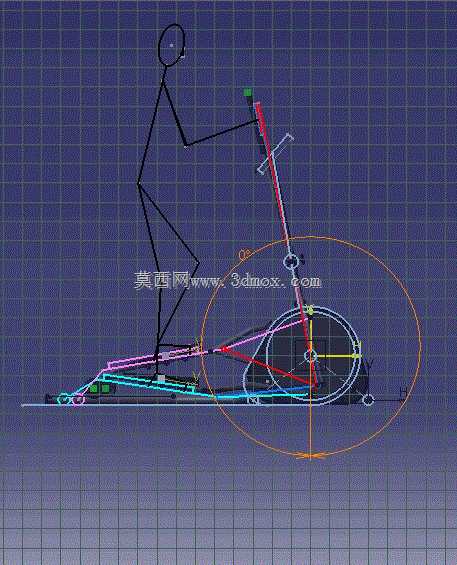

　　实现上下肢协同训练的效果。从功能特性来看，这套结构的踏板轨迹经过多轮迭代优化，长轴方向的运动行程控制在420mm-480mm区间，垂直方向的起伏高度不超过70mm，既保证了步幅的舒展性，又避免了过高抬腿带来的运动负担；扶手的摆动角度与踏板运动完全同步，相位差控制在15°以内，不会出现上下肢动作脱节的违和感；底部支撑框架采用前宽后窄的梯形布局，前端支撑脚间距达到680mm，后端支撑脚间距为520mm，整机在最大载荷120kg的工况下，侧向倾覆力矩安全系数达到2.8以上，完全满足商用器材的稳定性要求。设计思路上，首先从人体步态数据出发，先确定踏板的运动轨迹曲线，再反向推导曲柄连杆机构的各杆长参数，避免了先做结构再凑轨迹的常见误区；

　　传动部分采用内置磁控阻尼轮的布局，将阻尼发生装置安置在整机重心的正下方，既降低了整机的重心高度提升稳定性，又能通过全封闭的护罩结构避免运动部件外露带来的安全隐患；扶手部分采用可快速调节高度的快拆结构，调节范围覆盖155cm-190cm身高人群的握持需求，握持区域的直径设置为32mm，贴合普通人手的握持弧度，表面预留了防滑包覆层的安装厚度。外形尺寸与安装边界方面，整机的最大外轮廓尺寸为长1350mm、宽680mm、高1620mm，安装时需要在设备四周预留至少300mm的安全操作空间，后方预留空间不小于500mm，避免使用者运动时与周边障碍物发生碰撞；底部支撑脚设置有可调高度的橡胶脚垫，调节行程为15mm，

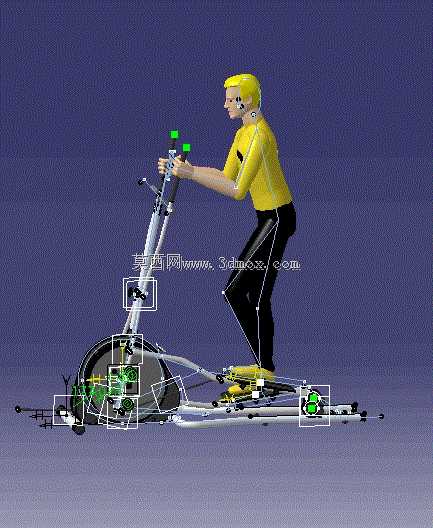

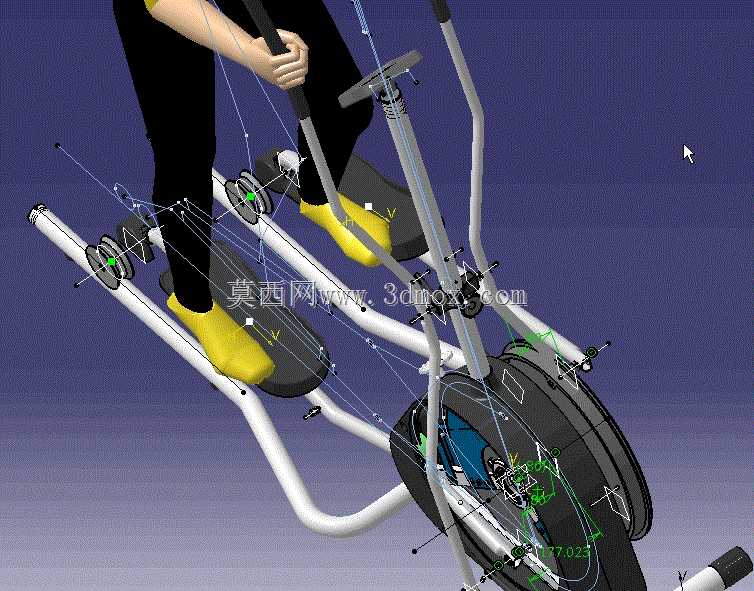

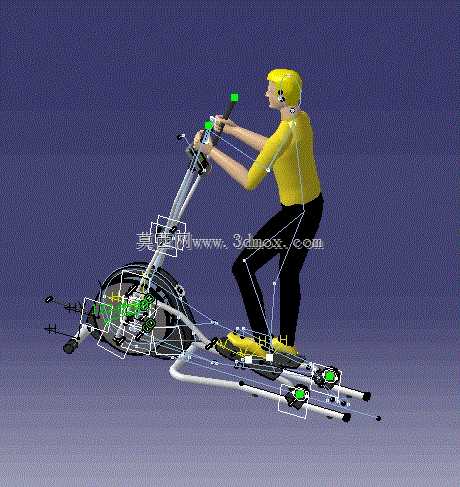

　　可适配地面不平整度在10mm以内的安装场景，不需要额外做地面预埋处理；整机的运动部件全部包裹在护罩内部，外露的固定螺栓全部采用内六角防松结构，不会在运动过程中出现剐蹭衣物的风险。在结构细节上，踏板的站立区域设置有3°的内倾角，符合人体站立时的自然脚型角度，长时间运动也不会出现脚踝外翻的疲劳感；曲柄部分采用空心钢结构，在保证扭转强度的前提下降低了运动部件的重量，减少惯性冲击带来的整机晃动；数字人模型的各关节活动度严格按照人体工学标准设置，在仿真过程中可直观检测到运动过程中是否存在肢体与器械结构的干涉，也能通过关节角度的变化曲线评估运动姿态的合理性，为后续的结构优化提供量化的数据支撑。
