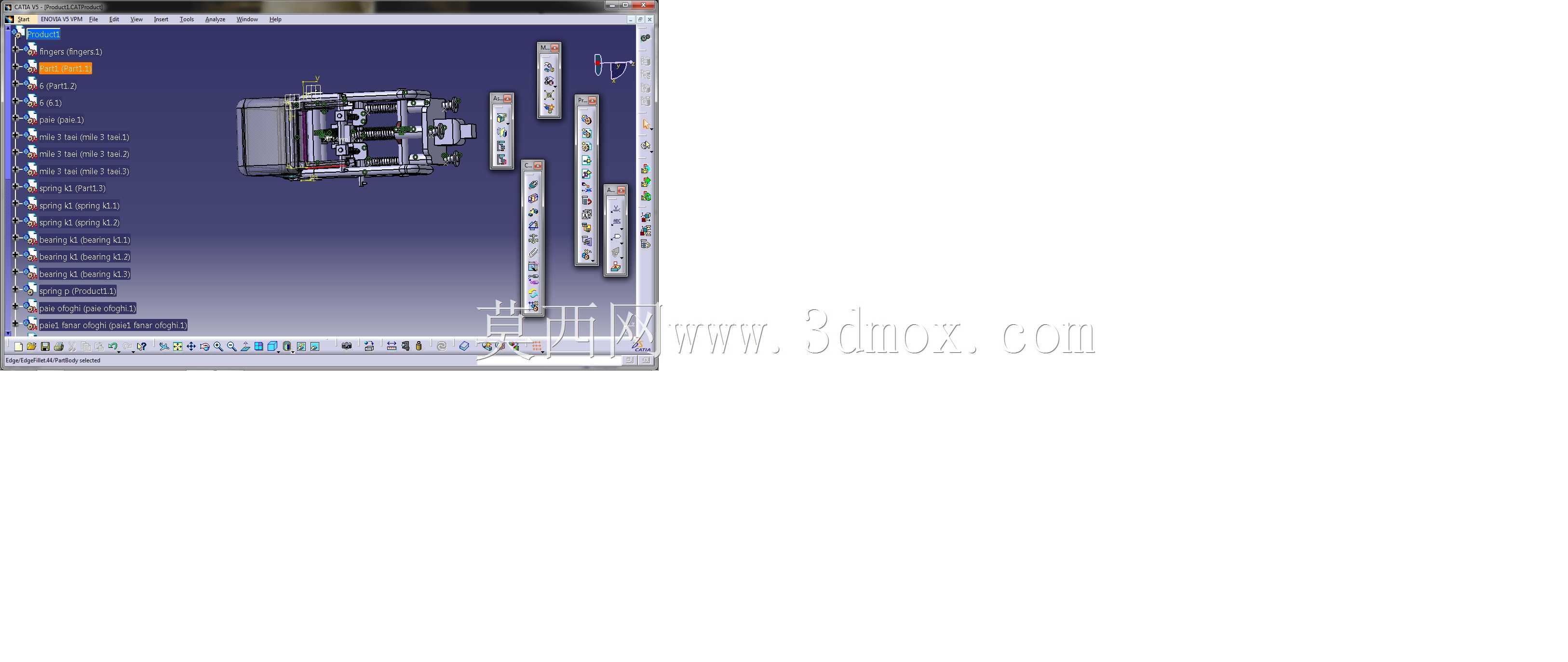

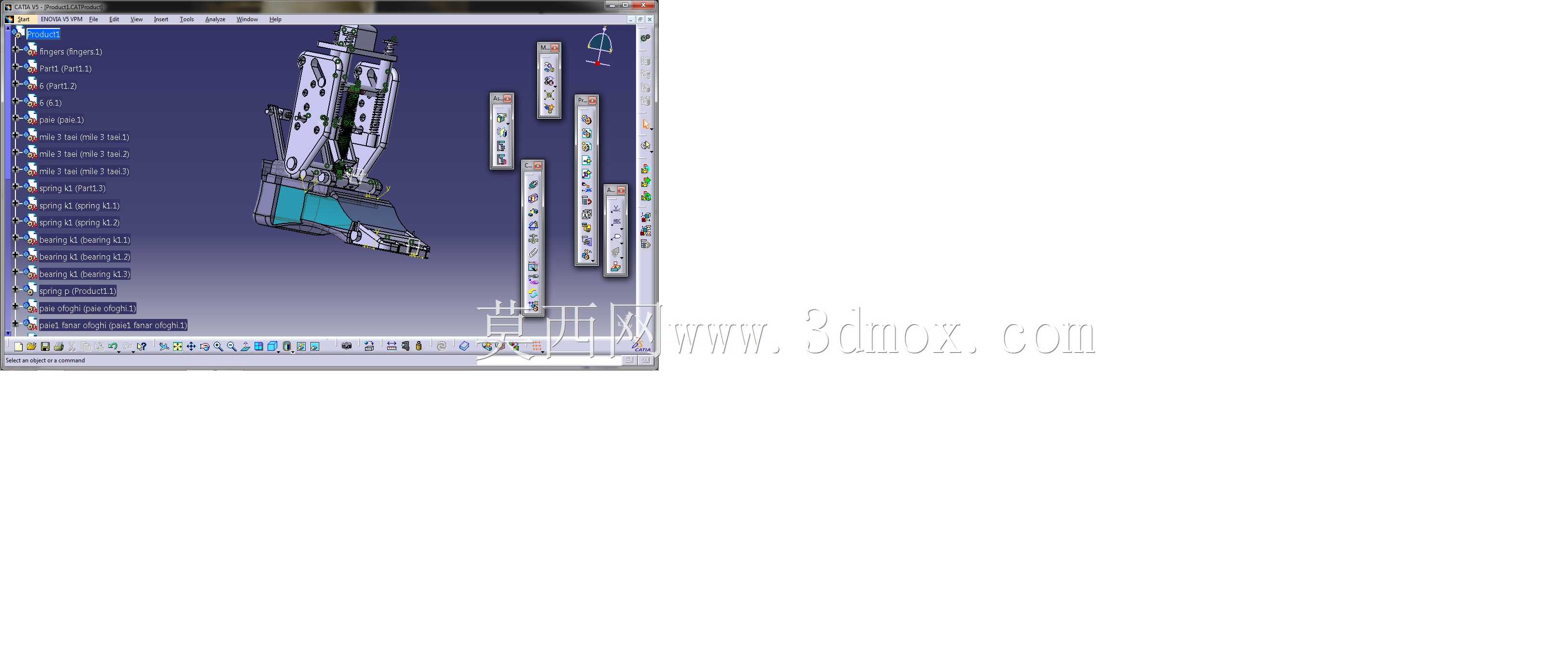

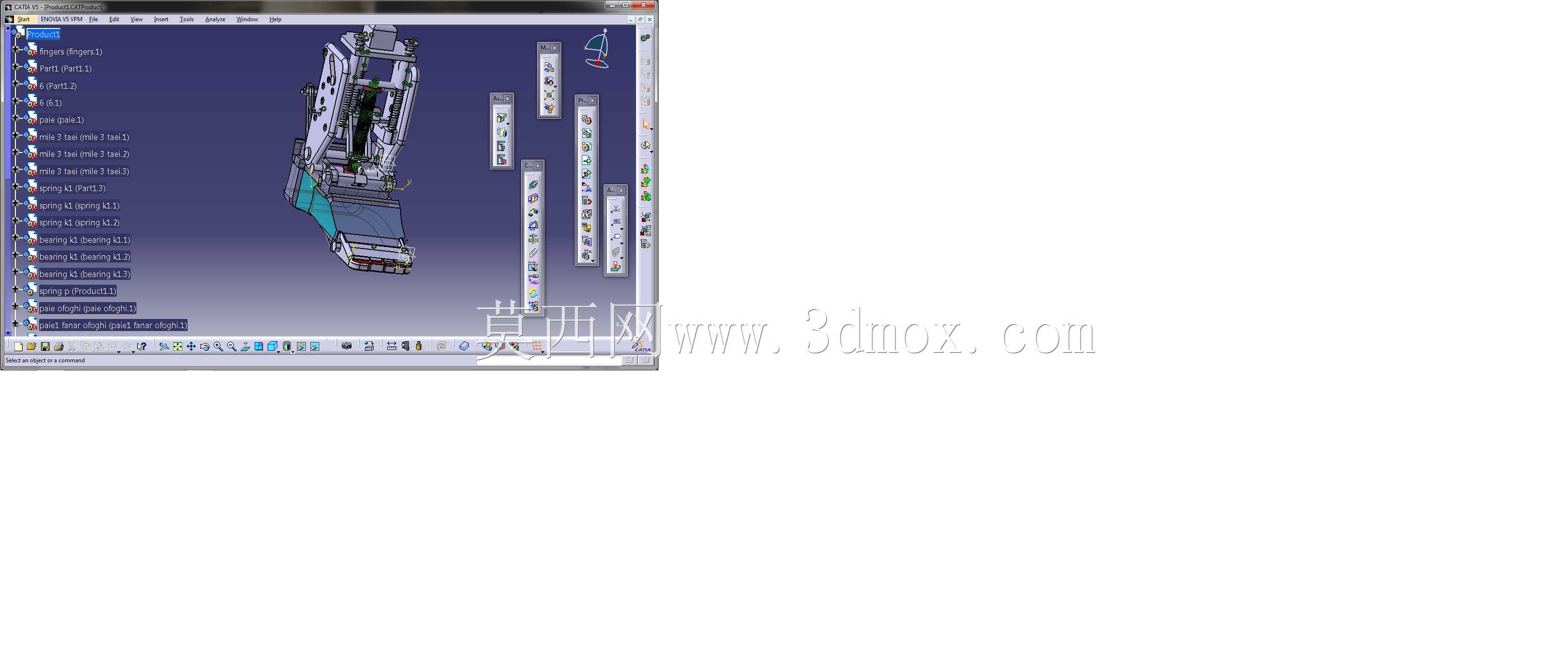

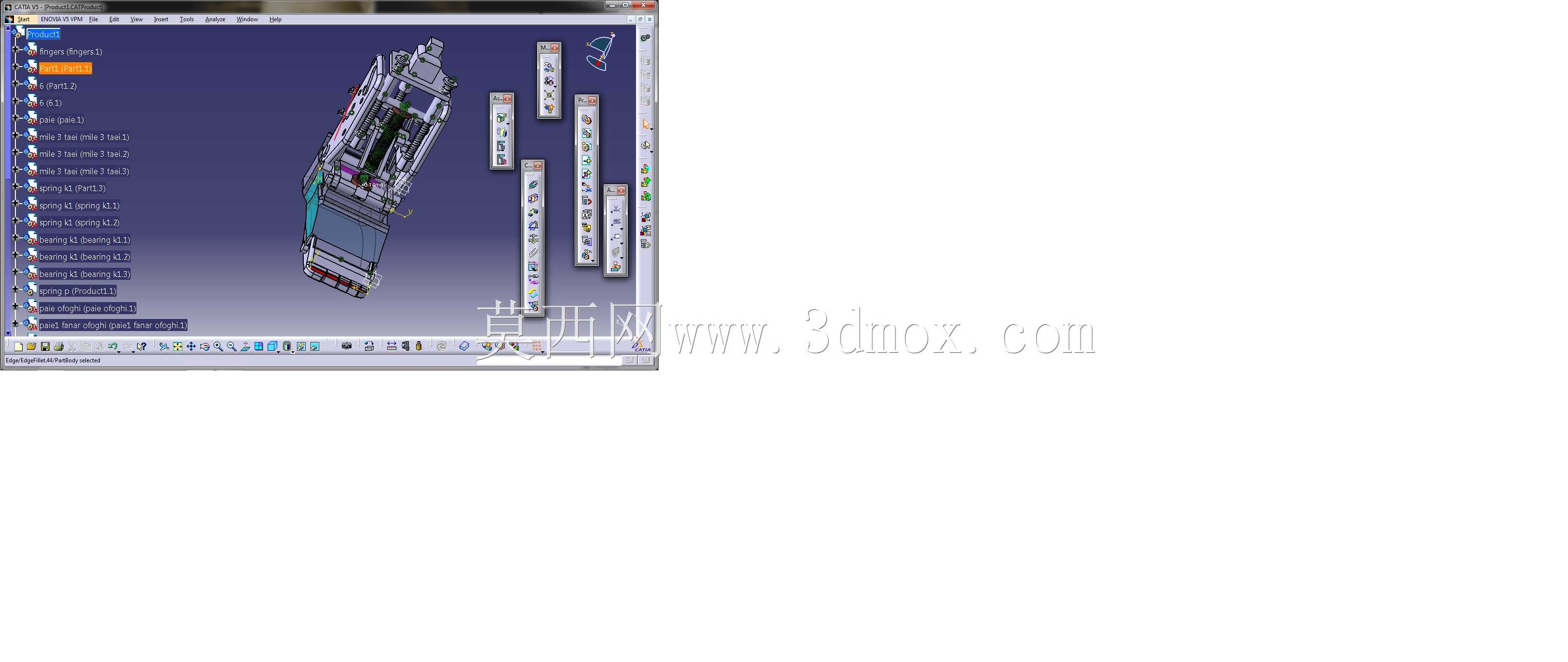

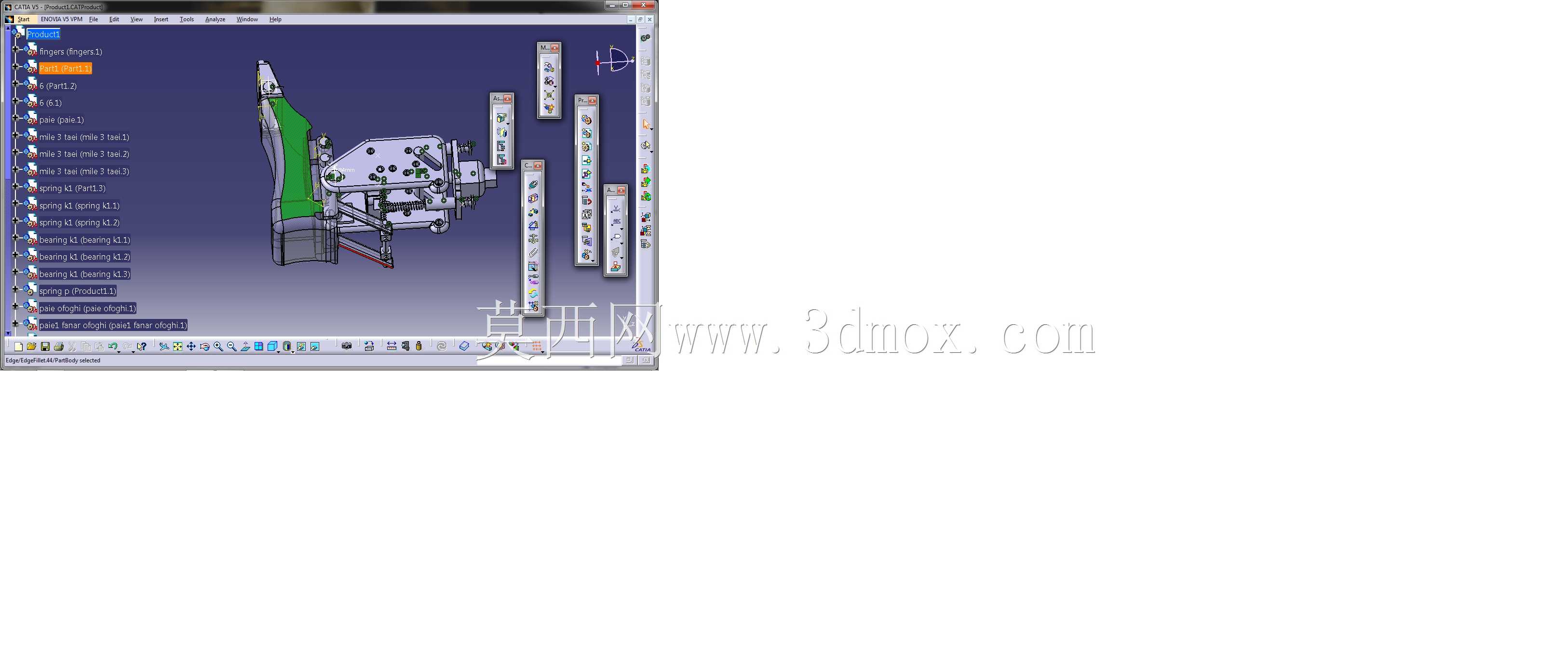

人工踝关节假肢结构三维设计方案

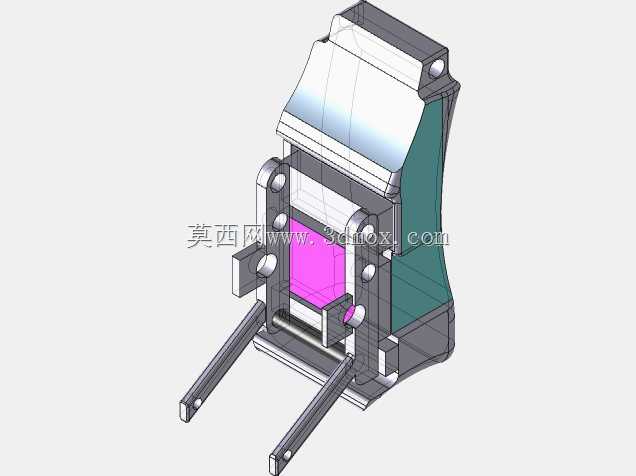

　　这款人工踝关节假肢结构，核心服务于下肢截肢患者的日常行动需求，适配小腿截肢后的残端连接场景，覆盖平地行走、上下缓坡、小幅度蹲起等常规生活动作的力学支撑需求。从结构设计逻辑来看，整体采用分层承载的思路，最上端的连接接口适配标准残肢接受腔的安装尺寸，接口处做了圆弧过渡处理，避免应力集中导致的连接件疲劳断裂，接口周边预留了3组对称的紧固孔位，可根据接受腔的实际装配公差调整锁紧位置，适配不同残端形态的安装需求。中间的关节核心段采用仿生踝部的转动副设计，转动轴的位置参考人体自然踝关节的瞬时转动中心设定，并非固定单轴结构，而是通过多组联动的连杆结构模拟自然踝部在行走过程中的多维度微动，减少行走过程中残端与接受腔之间的相对剪切力，

　　降低长期佩戴带来的残端磨损风险。关节处的阻尼结构做了模块化设计，可根据使用者的体重、行走习惯更换不同阻尼系数的缓冲件，适配不同活动强度的使用需求，阻尼件的安装位置预留了快拆结构，无需完全拆解假肢主体即可完成阻尼件的更换调试，降低后期维护的操作难度。下端的足底板部分采用分层结构，上层为刚性承载层，承接关节传递的全部载荷，保证支撑稳定性，下层为弹性形变层，在足跟触地、足尖蹬地的步态周期中提供合适的回弹力，模拟自然足部的储能释能过程，减少行走过程中的能量消耗。从安装边界尺寸来看，整体结构的高度可通过上端接口处的调节垫块在120mm到180mm区间内调整，适配不同截肢长度的患者需求，足底板的长度覆盖220mm到270mm的常规足部尺寸区间，

　　宽度控制在85mm以内，可适配常规鞋履的内部空间，无需定制特殊鞋具。结构的所有转动配合面都设计了密封槽，可加装防尘密封圈，避免日常使用中灰尘、水汽进入配合间隙导致的转动卡滞，适配户外日常出行的使用场景。在受力设计上，整体结构通过有限元仿真验证，可承受最高150kg体重使用者的常规行动载荷，关键受力部件的安全系数设定在2.5以上，满足康复辅具的长期使用可靠性要求。关节的活动范围设定为背屈30度、跖屈45度，同时预留了左右各10度的内翻外翻活动余量，适配不平整路面的行走需求，避免在路面有小幅度倾斜时出现崴脚的风险。所有外露的结构边缘都做了R3以上的圆角处理，避免尖锐棱角划伤使用者或者划破衣物，

　　结构的外轮廓参考人体自然踝部的形态做了仿生收腰设计，安装后外观更贴近自然肢体形态，降低使用者的心理不适感。连接部位的紧固件全部采用标准内六角规格，常规家用工具即可完成简单的调试维护，无需特殊专用工具，方便使用者自行调整适配。
