微型涡轮喷气式航空动力装置结构

　　这套微型涡轮喷气动力结构，主要面向小型低空无人机、航模试验平台、小型靶机这类对动力体积、推重比有严苛要求的应用场景，区别于大尺寸航空涡喷发动机，其整体结构做了高度集成化设计，能在极小的安装空间内输出稳定推力，适配起飞重量在数公斤到数十公斤级的小型无人飞行平台。从实际使用场景来看，这类微型涡喷相比活塞螺旋桨动力，能让飞行器实现更高的飞行速度，同时排气温度控制在合理区间，不会像大推力涡喷那样对机身尾部耐热结构提出过高要求，适配复合材料为主的小型无人机机身结构，避免高温尾气烧蚀机体蒙皮。

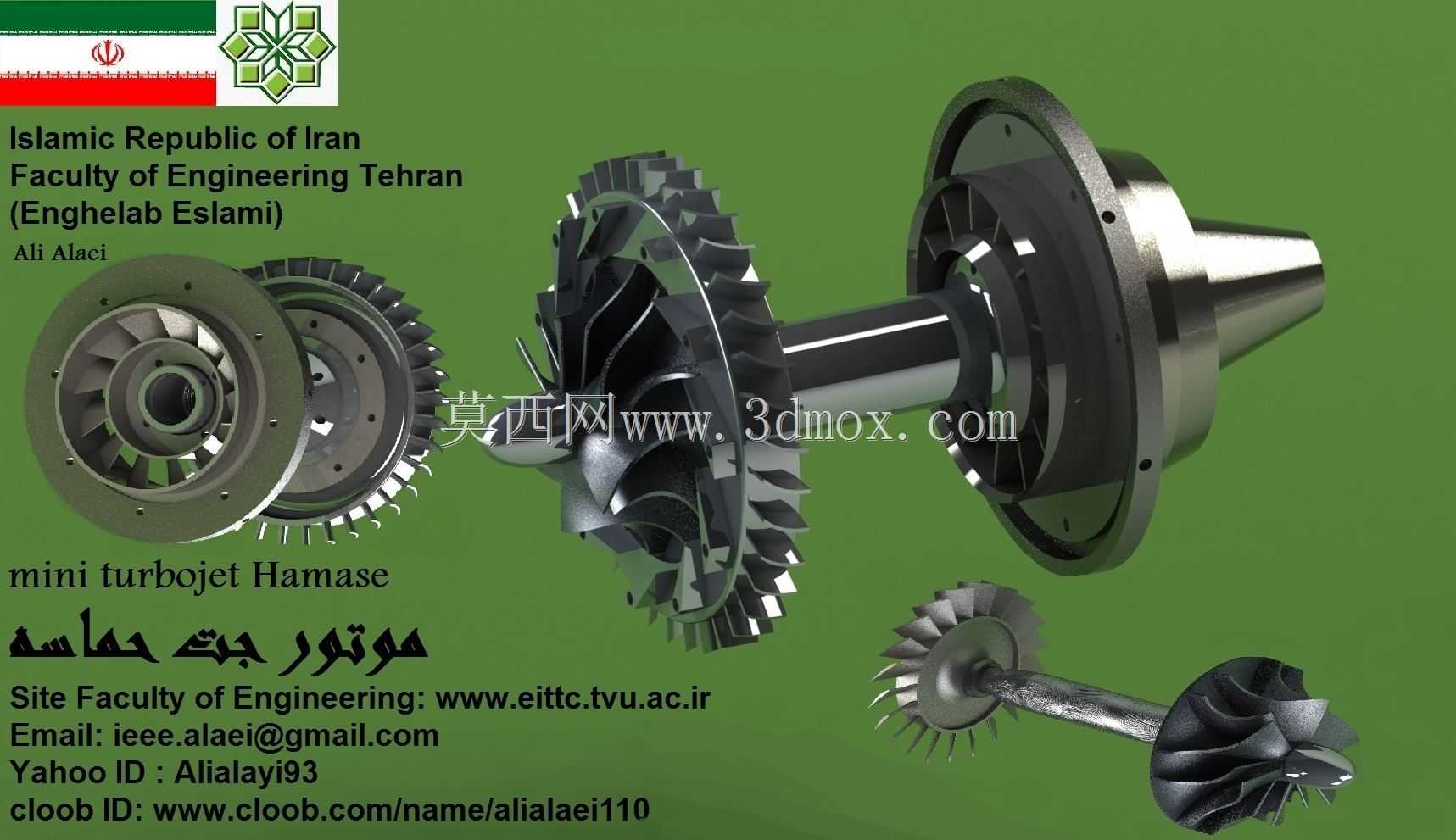

　　从结构设计思路上看，这套动力采用单转子布局，压气机叶轮与涡轮叶轮通过中心轴刚性连接，省去了复杂的双转子支承结构，大幅降低了整体装配难度与零件数量，转子组件的动平衡调校边界更易控制，适合小批量试制与日常维护拆解。压气机端采用离心式叶轮设计，相比轴流压气机，在小尺寸流量工况下能获得更高的压比，不需要多级叶轮串联就能满足燃烧室的进气压力需求，有效缩短了动力段的轴向长度，适配小型飞行器狭窄的机身内部安装空间。涡轮端采用带冠式涡轮叶片设计，叶片叶型经过气动优化，能充分承接燃烧室排出的高温燃气动能，驱动压气机同步运转，同时带冠结构可以减少叶尖漏气损失，提升涡轮端的能量转换效率，也能降低转子高速运转时的叶片振动幅度，提升整体运转可靠性。

　　安装边界方面，这套动力的进气端采用法兰式连接结构，法兰盘上均布的安装孔位可以直接与飞行器进气道的安装支座对接，不需要额外设计转接结构，中心轴的支承采用前后两点式角接触轴承布局，能承受转子高速运转时的径向与轴向载荷，轴承位置预留了润滑脂加注通道，日常维护时不需要完全拆解转子组件就能完成润滑保养。尾喷管采用收敛式结构，出口直径经过匹配计算，能让燃气在喷口处达到设计排气速度，同时喷管外壁设置了隔热衬层安装位，装配时可以在衬层与喷管外壁之间填充隔热材料，降低外壁温度向机身结构传递的热量，避免相邻的飞控、电池等电子元器件受高温影响出现性能衰减。

　　从功能特性来看，这套动力的转子组件在设计时充分考虑了高速运转的离心载荷，叶轮与涡轮盘的材料选型匹配了不同部位的工作温度，压气机端工作温度较低，采用高强度铝合金即可满足强度要求，涡轮端直接接触高温燃气，采用高温合金材料加工，能在持续高温工况下保持结构强度，不会出现叶片蠕变变形的问题。燃烧室采用环形回流式结构，燃油喷嘴布置在燃烧室侧部，雾化后的燃油与压气机送入的高压空气充分混合后燃烧，回流结构能让燃气在燃烧室内停留更长时间，提升燃油燃烧效率，降低尾气中的未完全燃烧成分，同时也能拉平燃烧室出口的温度场，避免局部高温气流直接冲击涡轮叶片，造成叶片局部过热损坏。

　　在实际装配调试过程中，这套结构的各零件配合公差经过合理匹配，转子轴与轴承内圈的配合采用过渡配合，既保证高速运转时不会出现轴与轴承内圈的相对滑动，也不会因为过盈量过大导致轴承装配后预紧力超标，运转时出现异常温升。压气机机匣与叶轮叶尖的间隙控制在合理范围，间隙过大会导致压气机效率下降，间隙过小则会因为转子高速运转时的微小振动出现叶尖刮蹭机匣的问题，设计时预留的间隙量兼顾了效率与运转安全性。整体结构的外部轮廓为回转体形态，最大外径处为压气机机匣位置，安装时只需要保证机身内部的安装舱段内径大于该最大外径，同时预留足够的进气流通面积即可，不需要为异形结构额外设计安装避让空间，能大幅缩短飞行器动力舱的设计周期。
