1/4-20规格GoPro相机转接适配器

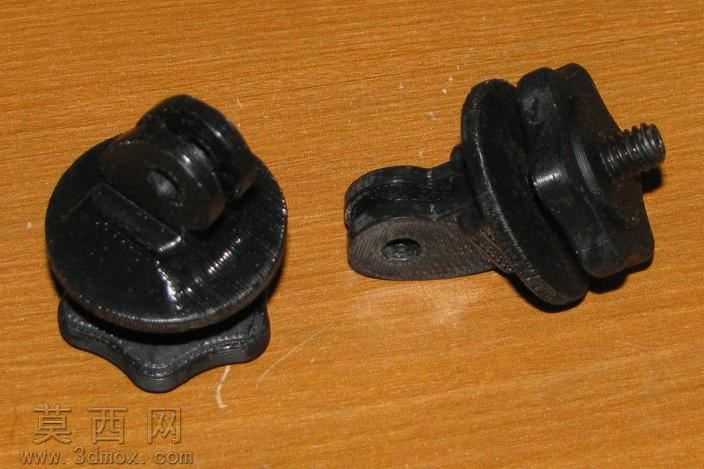

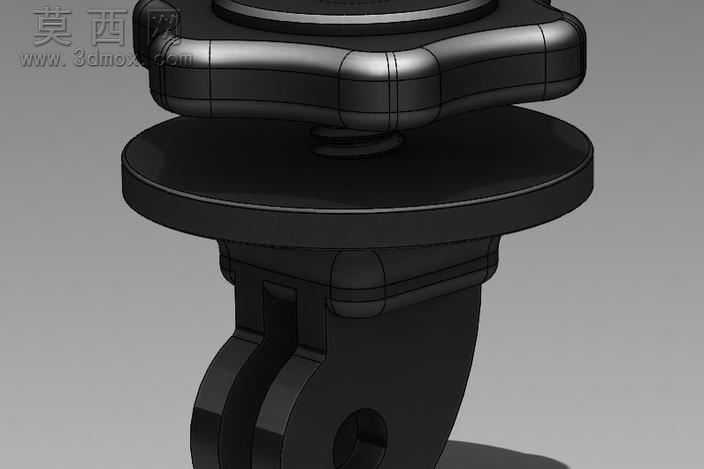

本款GoPro相机转接适配器的三维建模围绕运动相机与通用摄影支架的适配需求展开，建模初期先梳理核心功能逻辑：一端要匹配GoPro原厂快装卡扣的插接结构，另一端要兼容摄影器材通用的1/4-20英制螺纹安装标准，实现运动相机与常规三脚架、自拍杆、固定支架等配件的跨平台适配。建模过程中首先对GoPro原厂卡扣的卡槽间距、卡舌厚度、铰接孔位尺寸进行精准测绘还原，保证卡扣端插接时的松紧度适配，既不会出现松脱晃动，也不会因过盈量过大导致拆装卡顿；螺纹端严格遵循1/4-20UNC英制粗牙螺纹的参数标准建模，牙型角、螺距、螺纹长度都参考通用摄影配件的行业规范，确保能和绝大多数带1/4-20螺纹孔的摄影安装硬件顺畅旋接。模型主体结构采用分层式设计，底部为带防滑纹路的旋钮底座，表面做凹凸滚花结构建模，方便用户徒手旋拧安装时增加摩擦力，无需借助额外工具即可完成拆装；中部为法兰式限位盘，直径大于螺纹段外径，旋紧时可起到限位承压作用，避免螺纹旋接过深损伤配件螺孔，同时分散安装应力提升结构强度；上部为GoPro专用铰接卡座，预留标准铰接轴孔，可搭配原厂锁紧螺丝实现拍摄角度的俯仰调节，卡座两侧做加厚加强筋建模，抵消频繁调整角度带来的结构应力，避免长期使用出现断裂。材质渲染阶段针对3D打印成品的特性做效果还原，主体采用哑光黑色工程塑料材质，模拟尼龙或PETG耗材打印后的表面质感，对螺纹牙尖、卡扣边缘做轻微倒角处理，既避免打印时出现锐边翘边，也提升实际使用时的操作安全性；防滑滚花部位做细微的纹理凹凸渲染，还原打印层纹与防滑结构结合的真实触感。设计过程中充分考虑FDM桌面级3D打印的工艺特性，所有结构均做最小壁厚校验，避免出现小于1.2mm的薄壁结构，同时将安装受力方向与3D打印层理方向做垂直设计，大幅提升打印成品的结构强度，无需额外支撑即可完成打印，降低普通用户的自制门槛。整体模型没有冗余的装饰结构，所有造型都服务于安装适配的核心功能，在保证结构强度的前提下尽可能精简体积，安装后不会过多增加相机整体尺寸，兼顾实用性与便携性。
