汽车转向拉杆球头铰接结构三维设计

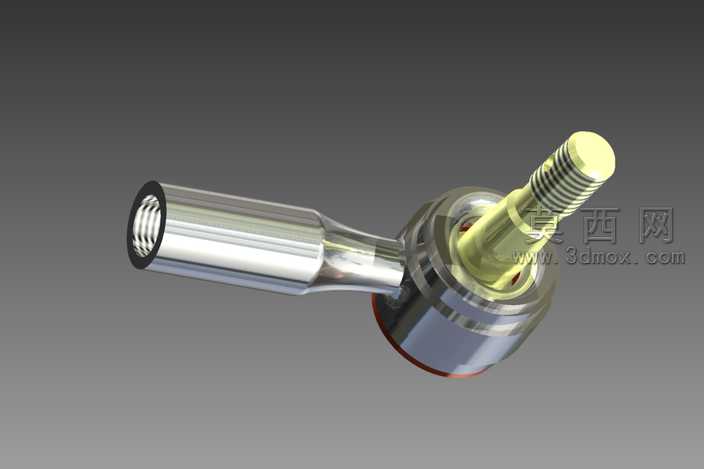

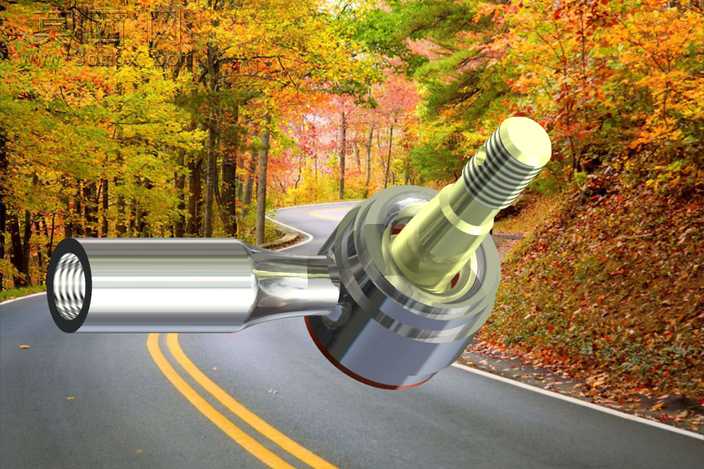

本作品为汽车转向系统核心铰接连接件的三维建模设计，采用Autodesk Inventor完成全参数化建模与写实渲染。建模阶段首先梳理球头铰接的功能逻辑：该部件需实现多自由度偏转同时传递轴向拉力，因此建模时优先拆分功能结构，分为带内螺纹的套筒接杆、球头销、球座壳体三个核心主体，辅以密封挡圈、润滑结构等细节。建模过程中对球头销的球面采用回转特征生成，保证球面轮廓度的建模精度，球头销端部的外螺纹采用螺旋扫掠特征绘制，还原真实螺纹牙型结构，接杆部分的内螺纹同样采用螺旋扫掠实现，确保内外螺纹的装配匹配度。球座壳体采用回转加局部切除的方式构建，预留球头的转动间隙，同时设计壳体端部的密封卡槽，还原真实部件的密封安装结构。材质设置阶段，金属主体部分采用抛光铬合金材质，调整材质的反射粗糙度与高光参数，还原金属机加工后的亮面金属质感，接杆内螺纹部分做轻微的粗糙度调整，模拟螺纹加工后的表面纹理，球头销与球座接触区域做细微的材质区分，模拟长期摩擦后的表面质感。渲染阶段采用户外秋景作为环境背景，调整环境光的色温与光照角度，采用三点布光方式突出部件的金属反光与结构轮廓，主光源从侧上方打亮部件主体，补光弱化暗部死黑，轮廓光勾勒部件边缘，让金属部件在背景中清晰突出。设计思路上，该球头铰接结构重点还原实际产品的装配关系，所有配合尺寸遵循汽车转向拉杆球头的通用设计规范，球头的偏转角度预留符合实车转向的行程需求，接杆的螺纹长度满足装配调节余量，壳体的壁厚设计兼顾结构强度与轻量化需求，整体模型无多余特征，所有结构均服务于部件的铰接传动功能，可用于转向系统结构演示、装配教学或相关产品的设计参考。
