黄铜内丝外插式管道连接接头三维设计

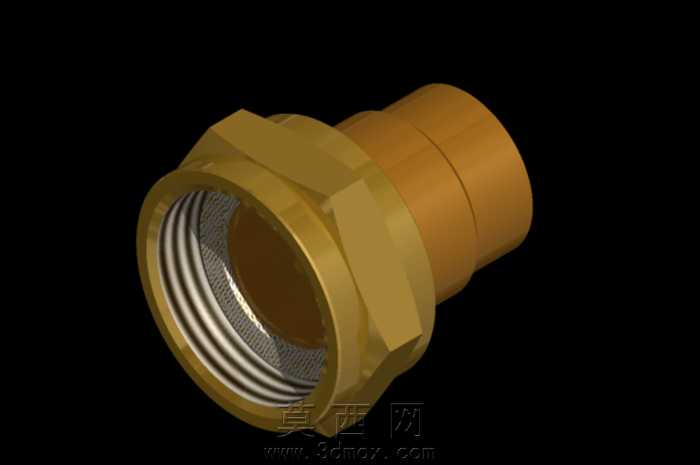

本作品为管路系统用黄铜材质内螺纹外插式连接接头的三维参数化建模成果，建模过程严格遵循管路连接件的实际尺寸规范与装配要求，采用全参数化草图驱动的特征建模方式完成整体结构搭建。建模初始阶段先绘制接头的中心旋转基准轴，以旋转凸台特征生成接头的主体基体，精准还原内螺纹端的六角拧动结构、内螺纹腔体、外插端的阶梯插接段三个核心结构部分，其中六角拧动边的对边尺寸、对角尺寸严格匹配对应规格管接头的扳手操作空间要求，避免实际装配时出现扳手干涉问题。内螺纹部分采用真实螺纹牙型建模，按照BSP3/4直螺纹的牙距、牙型角参数绘制螺旋线路径，通过扫描切除特征生成完整的内螺纹牙型，还原螺纹的啮合接触面细节，保证模型用于装配仿真时可准确模拟螺纹旋合的干涉检查与装配行程。外插端的阶梯结构按照适配铜管的壁厚参数设计，插接段的外径公差、插入深度均参考对应规格管路的插接密封要求设置，同时在六角结构与外插段的衔接处做了圆角过渡处理，还原实际铜件压铸加工的工艺圆角特征，避免模型出现尖锐直角不符合生产实际的问题。材质与渲染阶段，为模型赋予黄铜金属材质，调整材质的粗糙度、金属度参数模拟锻造黄铜件的哑光金属质感，同时对内螺纹的牙面做轻微的粗糙度差异化处理，还原螺纹加工后的表面纹理效果，渲染场景采用纯黑背景突出接头主体结构，打光采用三点布光方式，分别从侧前方、侧后方、顶部布置光源，清晰呈现六角结构的棱边、内螺纹的牙型层次、外插段的阶梯轮廓，让模型的结构细节可被直观观察。设计过程中充分考虑该接头的实际使用工况，模型的壁厚参数按照16bar工作压力下的铜件强度要求设置，整体结构无多余冗余特征，所有尺寸均可直接导出用于工程图生产，也可导入管路装配仿真环境中完成管路排布的干涉检查、装配流程模拟，为水暖管路、低压流体输送管路的系统设计提供精准的三维模型支撑。
