12克规格CO2动力小气瓶结构设计

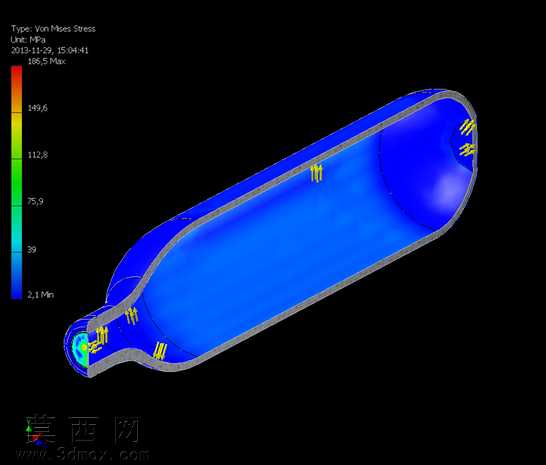

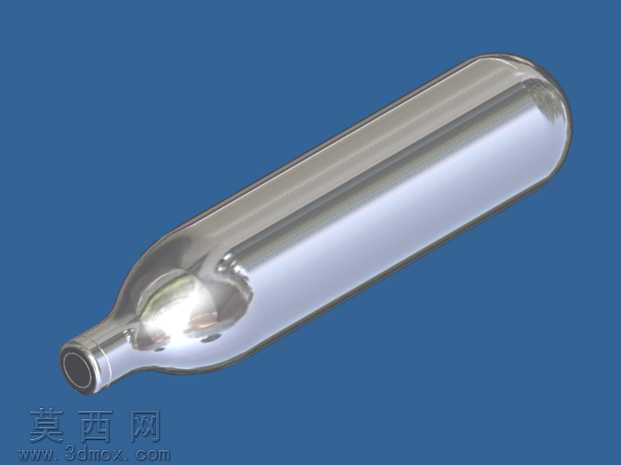

本作品为12克规格一次性CO2动力气瓶的三维结构设计，建模过程以实物逆向测绘数据为核心基准，首先通过千分尺、光学测量设备对剖切后的实物试样进行全尺寸采集，将壁厚公差控制在±0.025mm范围内，保证模型尺寸与实物的高度一致性。建模阶段优先还原气瓶的核心功能结构：整体采用细长回转体造型，瓶口处设计有一体式易破封膜结构，封膜与瓶颈的融合过渡区域做了精细化曲面处理，无需额外模拟显微观测、酸蚀剖切的工艺细节即可呈现真实的衔接形态，瓶身内壁均匀光滑，外壁做了适配安装卡位的微小凸起结构，端部的充封口做了圆弧收边处理，避免应力集中问题。结构设计层面充分考虑高压工况的力学表现，针对20℃环境下56bar的内部工作压力，对瓶身壁厚做了均匀化处理，通过有限元仿真验证过热工况下的失效模式：当瓶内压力异常升高时，瓶口封膜会优先破裂泄压，避免瓶体整体爆裂形成高速抛射物带来安全隐患，仿真结果通过云图直观呈现不同区域的应力分布状态，应力从瓶口到瓶底呈现梯度变化，符合高压容器的力学分布规律。材质与渲染层面，瓶身主体采用高强度铝合金材质设定，渲染时赋予金属哑光质感，半透明剖切效果清晰展示内部腔体结构，应力云图采用彩虹色阶映射，从低应力区的蓝色到高应力区的红色平滑过渡，清晰标注应力极值位置与数值，让结构受力状态一目了然。整体设计兼顾尺寸精度、结构安全性与展示直观性，既可以作为气枪、彩弹枪配套耗材的结构参考，也可用于高压小型容器的教学演示场景，还原了小型高压储气部件从外形到内部结构、从力学性能到失效逻辑的全维度设计细节。
