轻量化高压铝合金气瓶结构设计模型

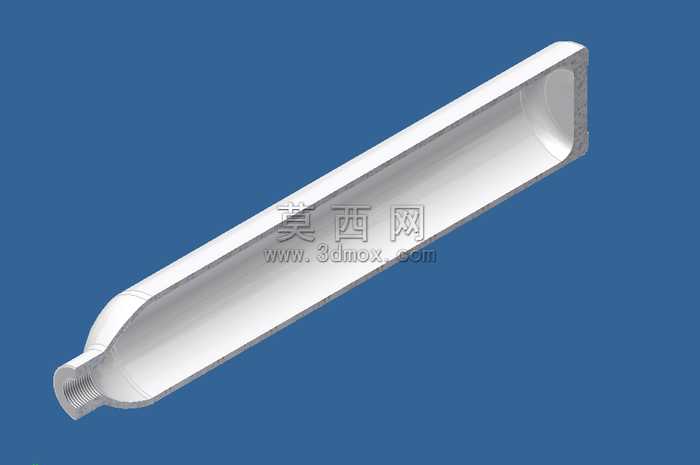

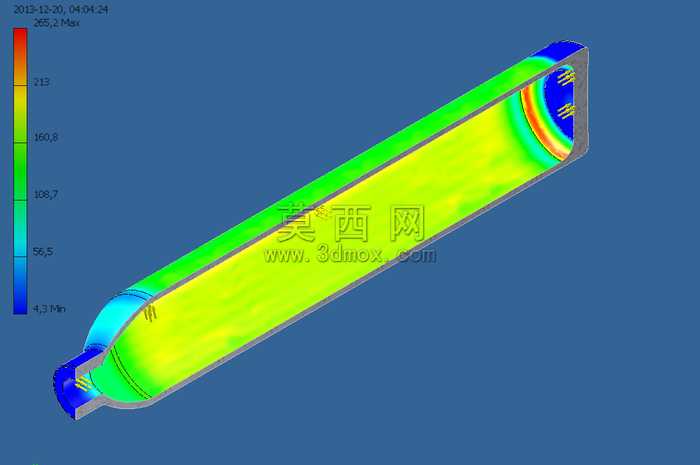

本模型为符合EN1975标准的轻量化高压铝合金气瓶三维设计成果，建模阶段依托三维参数化设计工具完成全尺寸逆向重构，首先基于标准给定的0.6L容积、250bar工作压力参数，结合颈部ISO M18×1.5内螺纹的接口规范，先完成气瓶整体回转体轮廓的草绘搭建，通过旋转特征生成瓶身基础实体，再针对瓶肩、瓶底的圆弧过渡区域做曲率连续优化，避免应力集中风险。建模过程中对气瓶壁厚做参数化关联设置，可根据承压仿真结果快速调整壁厚数值，同时还原了无阀状态下的颈部螺纹牙型细节，对螺纹收尾处的退刀结构做了精细化建模，保证接口结构的装配合理性。渲染阶段采用实体剖切展示方式，搭配有限元应力云图映射材质，将承压状态下瓶身不同区域的应力分布通过渐变色材质直观呈现，瓶体外表面设置哑光铝合金金属材质，还原轻质铝合金的细腻金属质感，剖切截面采用半透明实体材质，清晰展示瓶身内部的腔体轮廓与壁厚分布。结构设计上重点考量高压气体存储的安全性，瓶身主体采用等强度设计思路，瓶肩与瓶底的过渡区域做加厚处理，通过仿真云图可观察到应力集中区域主要分布在端部过渡位置，与实际承压工况的应力分布规律一致。设计过程中遵循反向工程处理逻辑，在保证外部接口尺寸完全符合标准要求的前提下，对内部腔体轮廓做适配性优化，平衡气瓶容积、整体重量与承压强度三者的关系，整体模型结构完整，细节还原度高，可用于高压储气构件的结构验证、承压性能仿真分析以及轻量化设计方案的参考，为同类型铝合金高压气瓶的设计优化提供直观的三维数据支撑。
