三叶螺旋推进桨叶结构设计

　　在船舶推进、小型风动设备、水下航行器动力端的结构选型中，三叶螺旋桨是兼顾推进效率与运行稳定性的常用结构形式，这类桨叶的三维建模过程需要同时匹配流体动力特性与安装端的结构强度要求，不能仅做曲面外观的堆砌。从实际应用场景来看，这类三叶桨常适配于中小型内河作业船、无人潜航器、小型风力发电的前端捕能结构，不同场景下的桨叶曲面弧度、叶梢厚度、轮毂连接尺寸都会有明显差异，建模时需要先明确安装边界的约束条件，再逐步推导曲面形态。

　　设计这类桨叶结构时，首先要确定轮毂的安装接口尺寸，轮毂作为桨叶与动力输出轴的连接载体，其内孔直径、键槽尺寸、端面定位台阶的公差需要匹配对应输出轴的装配要求，轮毂的外圆直径通常取单叶根弦长的三分之一左右，既保证叶根位置有足够的粘接或焊接固定面积，也不会因为轮毂体积过大增加不必要的转动惯量。桨叶的曲面生成不能直接用自由曲面拖拽成型，需要先根据不同半径位置的翼型截面参数，建立从叶根到叶梢的截面轮廓控制线，每个截面的安装角从叶根到叶梢逐步递减，匹配流体在不同线速度下的入流角度，避免叶梢位置出现流体分离导致的效率损失。

　　从功能特性上看，三叶结构相比两叶桨，在同等转速下的动平衡性能更优，运行时的轴向振动幅度更小，不会因为桨叶通过频率与船体或设备机架的固有频率重合引发共振，同时相比四叶及以上的多叶桨，三叶结构的盘面比更小，在同等推进功率下的流体阻力更低，加工制造的难度也更可控。叶梢位置通常会做小幅度的后掠设计，一方面可以降低叶梢涡的产生强度，减少运行过程中的流体噪声，另一方面也能避免叶梢在高速旋转时因为离心力作用产生过大的形变量，保证桨叶旋转时的轮廓精度。

　　建模过程中需要注意桨叶与轮毂的过渡区域处理，叶根位置不能出现直角转折，要做平滑的圆角过渡，减少应力集中的问题，因为桨叶在运行时同时承受离心力、流体推力、周期性交变载荷，叶根位置是应力最高的区域，过渡圆角的半径通常取叶根最大厚度的0.2到0.3倍，既保证应力能够均匀分散，也不会因为过渡区域过大影响轮毂上其他桨叶的安装布局。桨叶的厚度分布从叶根到叶梢逐步减薄，叶根位置的最大厚度需要根据材料的许用应力、最大转速下的离心载荷计算确定，通常采用高强度铝合金或者复合材料时，叶根厚度取弦长的12%到15%即可满足强度要求，叶梢位置的厚度则尽量做薄，减少流体阻力，但要保证加工时的结构刚性，避免出现加工变形。

　　安装边界的处理上，轮毂的端面需要设计定位止口，与动力输出端的法兰盘配合，保证桨叶的旋转中心与输出轴的轴线重合，减少动平衡校正的工作量，连接螺栓的孔位需要均匀分布在轮毂的端面上，孔位的分度误差控制在0.1度以内，避免装配后出现偏心问题。如果是用于水下推进场景，桨叶的表面曲面需要保证G2连续，减少表面的凹凸缺陷，避免运行时附着水生生物或者产生紊流，影响推进效率；如果是用于风力捕能场景，桨叶的翼型截面需要选择升阻比更高的低速翼型，匹配低风速下的启动性能。

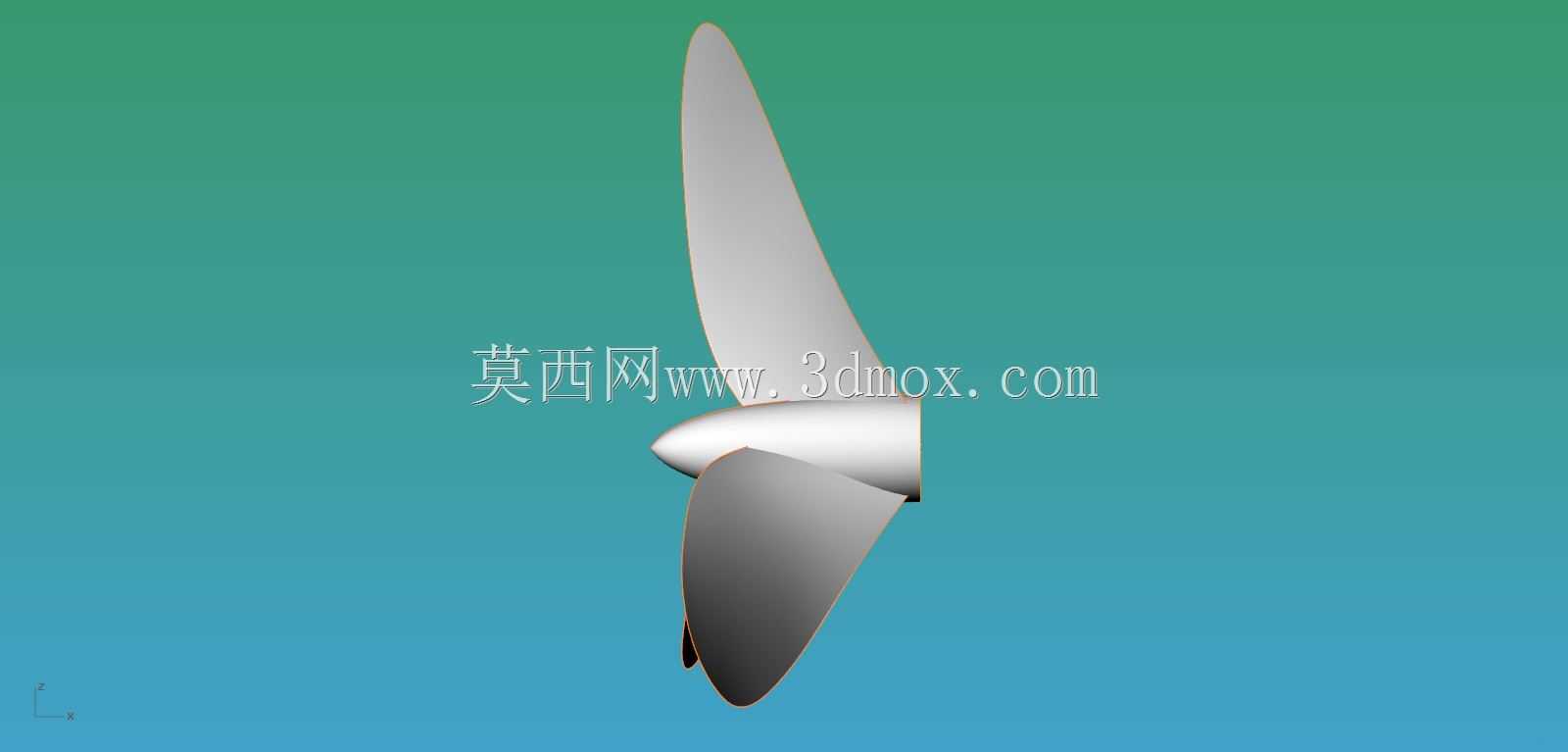

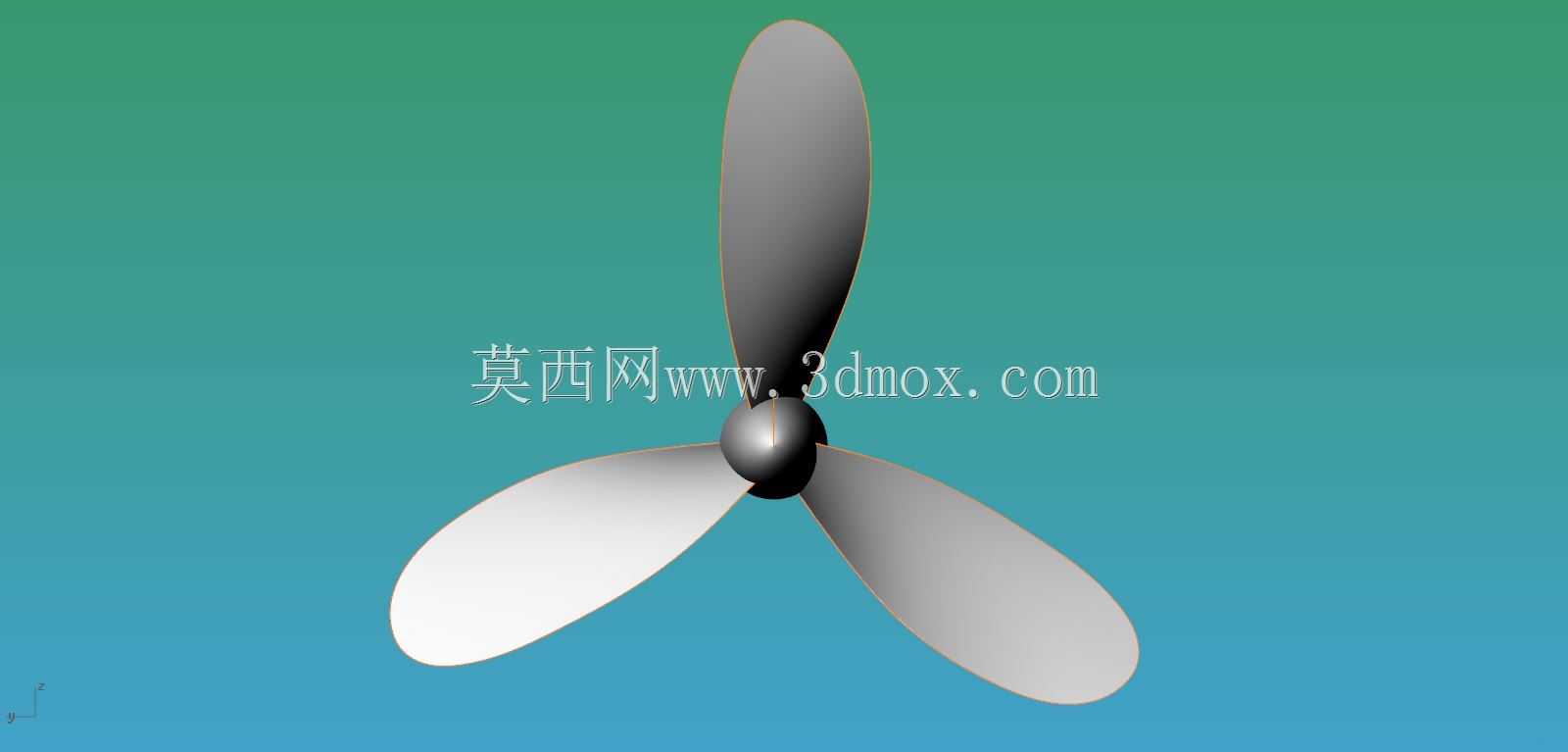

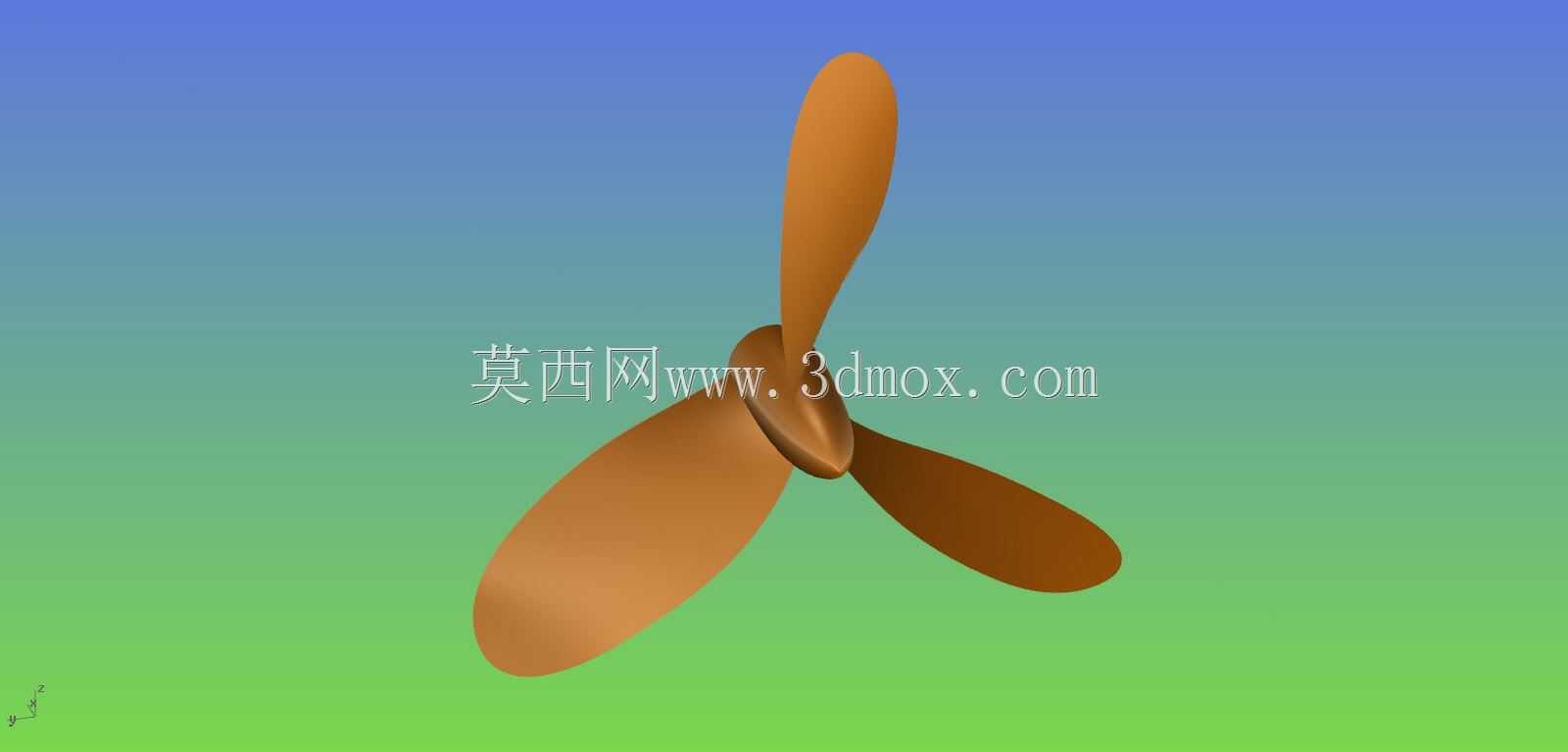

　　实际建模时，通常先绘制桨叶的旋转中心线，再在不同径向距离的基准面上绘制对应翼型的截面草图，通过放样或者曲面扫掠的方式生成整体桨叶曲面，之后对曲面进行加厚处理，再与轮毂实体进行布尔合并，最后处理过渡圆角、安装孔等细节结构。完成实体建模后，还需要对整体结构进行质量属性分析，计算转动惯量、质心位置，确认质心是否落在旋转轴线上，为后续的动平衡校正提供参考数据，同时也可以通过简单的有限元分析，校核最大转速下叶根位置的应力是否在材料许用范围内，避免结构失效。这类三叶桨的结构设计没有统一的固定参数，所有尺寸都需要匹配具体的使用场景、动力参数、安装空间约束，建模时不能直接套用通用模板，需要根据实际的工况条件调整每个截面的参数，才能保证最终的结构既满足性能要求，也具备足够的结构可靠性。
