撬装集成泵组动力输送系统三维设计

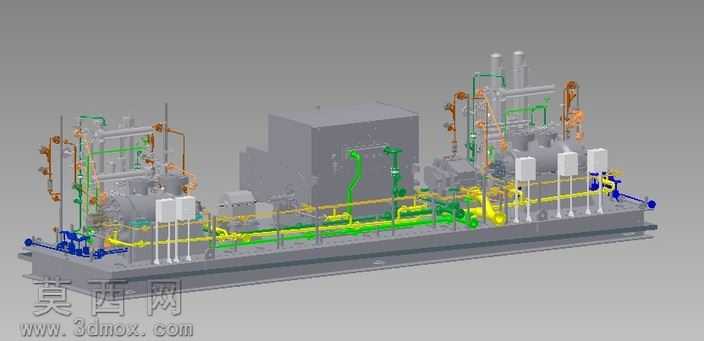

本作品为撬装式集成泵组动力输送系统的三维设计成果，建模阶段采用自底向上的装配设计思路，首先完成泵体、驱动电机、控制箱体、各类阀件、仪表组件等核心零部件的独立参数化建模，严格遵循工业流体设备的实际尺寸规范，对泵腔流道、叶轮结构、电机安装法兰、阀件启闭结构等细节进行精准还原，确保各零件的配合公差符合机械装配要求。整体装配阶段以一体化撬装底座为装配基准，依次完成动力单元、泵体单元、管路系统、控制单元的定位装配，对不同管径的输送管路进行路径规划，区分高压输送管路、回流管路、辅助管路的走向布局，通过不同色彩的材质区分管路功能：绿色管路对应工艺介质主输送路径，黄色管路对应安全回流路径，铜色管路对应辅助密封与冷却管路，蓝色部件对应阀门操作与调节组件，灰色哑光材质用于撬装底座、电机壳体、控制柜体等结构件，金属光泽材质用于泵体、阀件的金属加工面，通过材质区分清晰呈现系统的功能分区。渲染阶段采用工业产品展示级的光照设置，添加柔和的环境漫反射与定向主光源，凸显金属管路的质感与设备的立体结构，同时对撬装底座的防滑纹理、仪表的刻度盘面、管路法兰的连接螺栓等细节进行精细化处理，还原真实工业设备的外观特征。设计过程中充分考虑撬装设备的集成化特性，将所有功能组件整合在统一底座上，优化管路排布减少冗余弯头，预留操作维护空间，确保整体结构紧凑合理，既满足流体动力输送的功能需求，也符合撬装设备便于运输、快速安装的设计要求，完整呈现了泵组动力返回系统的整体构造与功能布局。
