高压泵内部结构爆炸分解视图设计

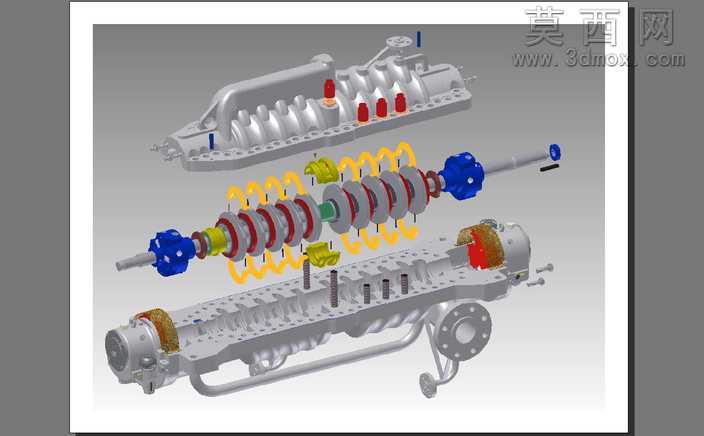

本作品为高压泵的三维爆炸分解视图设计，依托三维建模软件完成全零件的参数化建模与装配拆解展示，完整呈现高压泵从外部壳体到内部核心组件的全部结构细节。建模过程中首先对高压泵的上下泵体壳体进行曲面与实体混合建模，精准还原壳体上的流道轮廓、安装孔位、密封槽结构，对壳体表面的铸造纹理、安装法兰的连接孔位都做了精细化还原，保证壳体结构的尺寸精度与实际工业产品一致。针对内部核心的传动轴组件，依次完成两端蓝色连接端块、多组红色密封环组、灰色隔套、定位轴承的独立建模，每个零件都严格按照装配公差设定尺寸，还原轴类零件的阶梯轴结构、键槽定位特征、密封件的卡槽结构。环绕在传动轴外侧的黄色弹性组件为泵体的缓冲复位结构，建模时采用螺旋扫描特征完成弹簧类零件的建模，还原弹簧的螺距、线径参数，同时对配套的黄色定位滑块做了结构还原，清晰展示其与弹簧、泵体壳体的装配位置关系。上下泵体之间的紧固螺栓、定位销等标准件也全部完成独立建模，按照实际装配位置排布，清晰展示泵体的连接紧固方式。在渲染环节，针对不同零件赋予对应的材质属性：金属壳体赋予铸铝哑光金属材质，密封件赋予红色橡胶材质，传动轴组件赋予合金钢金属材质，弹簧部件赋予弹簧钢亮面金属材质，端块部件赋予蓝色工程塑料材质，通过材质区分让不同功能的零件一目了然。爆炸视图的拆解距离经过合理调整，既保证每个零件都能被清晰观察，又能直观体现各零件之间的装配对应关系，不会因拆解距离过大打乱装配逻辑。设计过程中严格遵循高压泵的实际工作原理排布零件位置，清晰展示流体从入口进入后经过泵腔、由传动轴带动相关组件完成加压的流道走向，让观看者可以通过分解视图快速理解高压泵的装配逻辑、各零件的功能定位以及整体工作原理，可用于产品装配教学、结构原理展示、产品宣传演示等场景，为高压泵的装配培训、结构优化提供直观的三维可视化参考。
