船用舱底消防海水自吸式离心泵三维设计

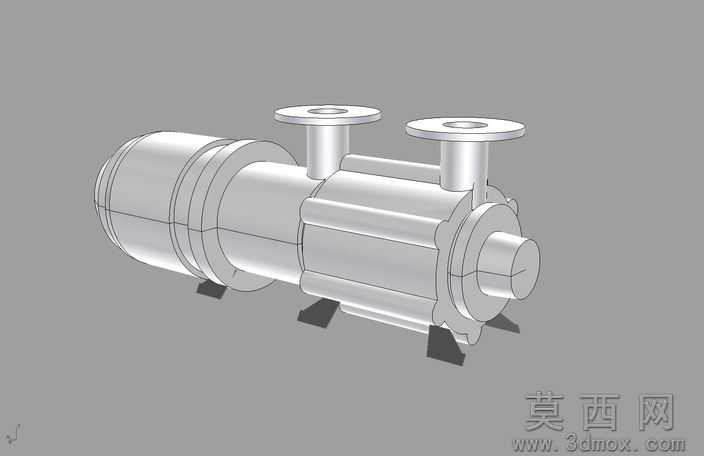

本模型为船用多工况自吸式离心泵，采用三维建模软件完成全参数化结构设计，建模过程严格遵循船用泵的行业设计规范，对泵体的各个功能部件进行了精细化还原。模型整体采用卧式筒体结构布局，从动力输入端到泵腔输出端依次设置了电机连接段、密封隔离腔、增压叶轮腔、进出口法兰段四大功能模块，各部件的装配间隙、连接定位结构均按照实际生产装配要求进行设计，可直接用于后续的工程出图、结构仿真验证工作。材质渲染方面，整体泵体采用哑光不锈钢金属材质，还原船用泵耐海水腐蚀的不锈钢材质特性，对泵体表面的铸造圆角、加强筋结构、安装支脚的防滑纹理都做了细节呈现，进出口法兰的密封面、螺栓孔位完全符合船用法兰的连接标准，可直接对接管路系统的装配校验。结构设计上，该泵采用自吸式结构设计，内置气液分离腔结构，无需提前灌引水即可完成自吸作业，可同时满足舱底积水抽排、消防灭火供水、柴油输送、海水抽取等多工况使用需求，泵体底部设置的四个减震安装支脚，可降低泵运行过程中的振动传递，适配船舶舱内的安装固定要求。建模过程中采用了实体建模与曲面建模结合的方式，对泵体内部的叶轮流道、密封环结构、轴承定位台阶都做了内部结构还原，并非仅做外观壳体建模，可支持后续的流体仿真分析、结构强度校核工作。模型的外观细节处理上，对泵体各段连接的法兰螺栓、密封垫片结构、轴端的密封压盖都做了等比例还原，整体模型比例协调，结构逻辑清晰，能够直观展现该型自吸泵的完整构造，可用于船舶设备选型展示、泵类产品教学演示、相关管路系统的配套装配设计使用。
