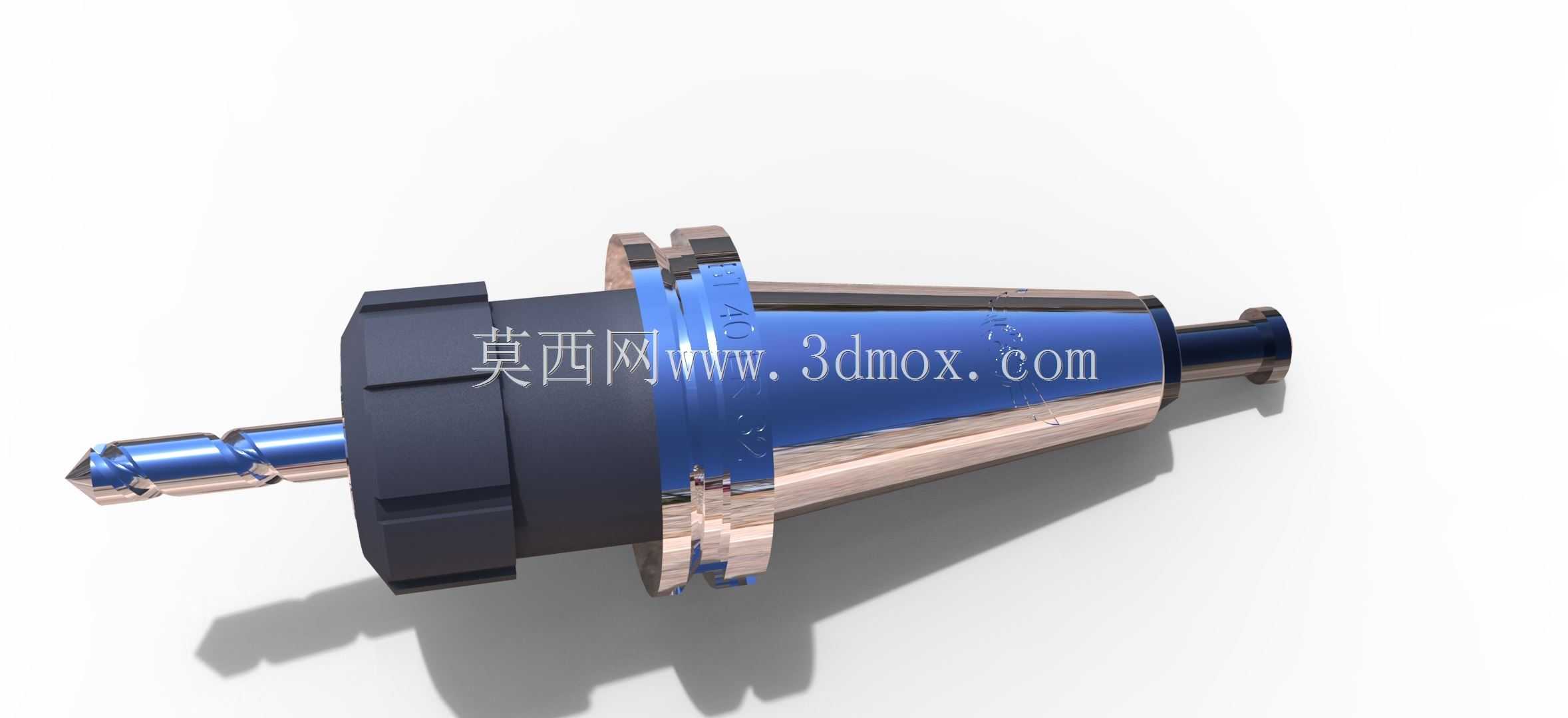

高精度数控加工用BT型刀柄刀具装夹结构

　　在数控铣削、加工中心批量加工场景中，这类锥柄式刀具夹持部件是连接机床主轴与切削刀具的核心过渡构件，日常作业中承担着传递主轴扭矩、保证刀具回转精度、抵消切削振动的关键作用，其结构设计合理性直接决定工件加工的表面质量与尺寸稳定性。从实际加工工况来看，该类夹持结构适配绝大多数带标准锥孔的数控铣床、立式加工中心主轴，常见于模具钢精加工、铝合金壳体高速铣削、铸铁件粗开粗加工等场景，不同加工工况下对夹持力、动平衡等级的要求存在明显差异，比如高速精加工场景需要夹持结构具备更高的动平衡精度，避免高转速下刀具振摆导致的加工面刀纹问题，而重切削粗加工场景则更看重夹持结构的锁紧可靠性，防止大进给切削时刀具出现窜动、掉刀问题。

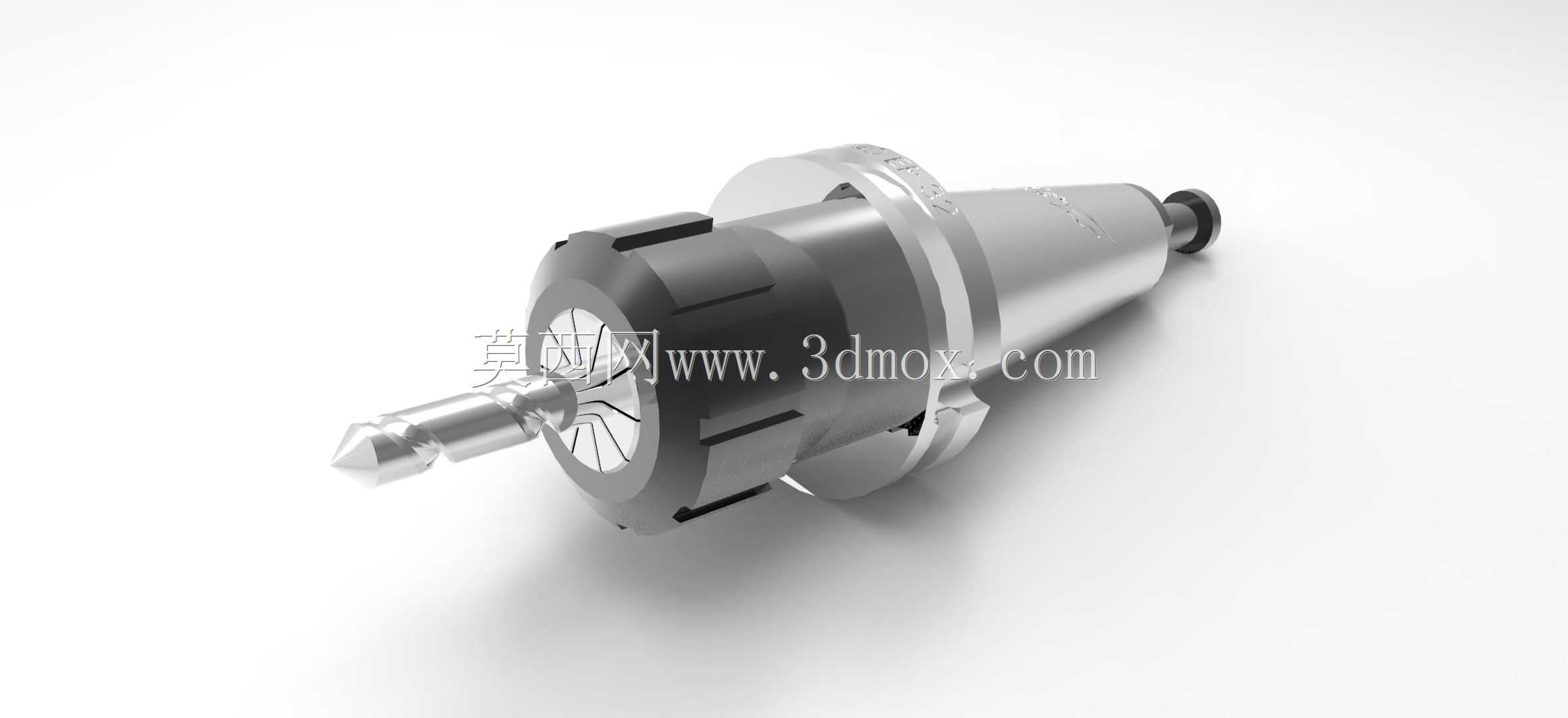

　　从结构设计逻辑来看，该部件采用标准7:24锥度配合主轴锥孔实现定位，锥柄尾部的拉钉结构适配主轴内部拉爪机构，换刀时可通过机床自动换刀机构完成快速装夹，满足自动化批量加工的快速换刀需求。前端的弹性夹头锁紧结构通过螺母旋压推动夹套收缩，可适配不同柄径的铣刀、钻头、铰刀等切削刀具，夹套的开槽结构设计保证了收缩时的均匀受力，避免刀具装夹后出现偏心问题。外部的锁紧螺母采用防滑滚花结构设计，既可以使用专用扳手完成锁紧操作，也能在手动预紧时提供足够摩擦力，螺母与夹套的配合端面做了高精度研磨处理，保证旋紧时压力均匀传递到夹套整个圆周，避免局部应力集中导致夹套变形、夹持精度下降。

　　从安装边界与尺寸适配角度来说，该类锥柄的锥度规格、法兰直径、拉钉尺寸均遵循通用机床主轴标准，安装时只需保证锥面清洁无铁屑、油污，即可实现与主轴锥孔的紧密贴合，锥柄装入主轴后，拉钉的拉合行程需匹配主轴拉爪的行程范围，避免拉合不到位导致装夹松动。前端刀具伸出长度可根据加工需求调整，调整时需保证刀具柄部插入夹套的深度满足最小夹持长度要求，通常夹持长度不小于刀具柄径的1.5倍，才能保证足够的夹持力，防止切削过程中刀具打滑。整个部件的外形轮廓做了倒角与圆滑过渡处理，避免高转速转动时出现风阻过大、动平衡失衡的问题，法兰端的传动槽可适配主轴端面键，传递大切削扭矩时可分担锥面的受力，减少重切削时锥面的磨损。

　　在实际使用过程中，这类夹持结构的日常维护也直接影响使用寿命与加工精度，每次换刀时需清理锥面与夹套内孔的切屑残留，避免硬质颗粒夹在配合面导致锥面划伤、定位精度下降，锁紧螺母的螺纹副需定期涂抹润滑脂，避免螺纹锈蚀导致锁紧力矩不稳定。针对不同加工材料选择适配的夹套类型，比如加工硬质合金刀具时可选用精度更高的UP级夹套，保证刀具径向跳动控制在0.005mm以内，满足精加工的精度要求；粗加工时可选用刚性更强的夹套，提升夹持稳定性，承受更大的切削载荷。该结构的整体设计充分考虑了数控加工场景的通用性与可靠性，在保证装夹精度的前提下尽可能简化了换刀操作流程，适配自动化生产线的连续加工需求，是数控加工环节不可或缺的核心机床附件。
