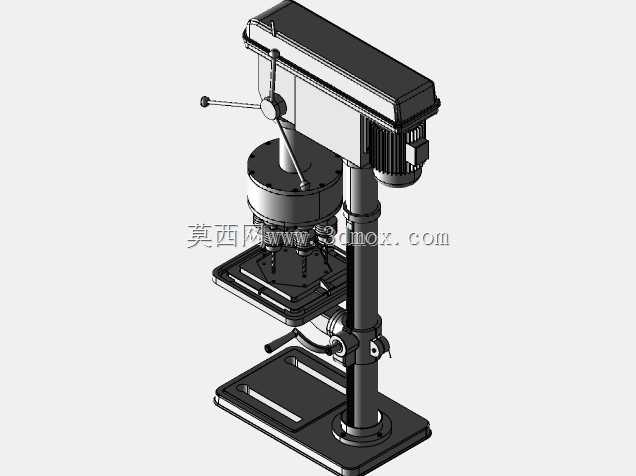

立式多轴同步钻孔台钻结构设计

　　在批量五金零件、小型铝型材构件、电子散热片、家具五金连接件的平面钻孔工序里，单轴台钻逐孔加工的效率瓶颈一直是中小机加工车间的痛点，这类零件往往在同一安装基准面上有多个等距或规则排布的同孔径孔位，单孔加工不仅要反复移动工件对位、重复启停进给，还容易因多次装夹定位出现孔位偏差，同轴度、孔距公差很难稳定控制在批量生产要求的范围内，而这款搭载多轴输出头的立式台钻，就是针对这类批量多孔加工场景做的结构优化设计。

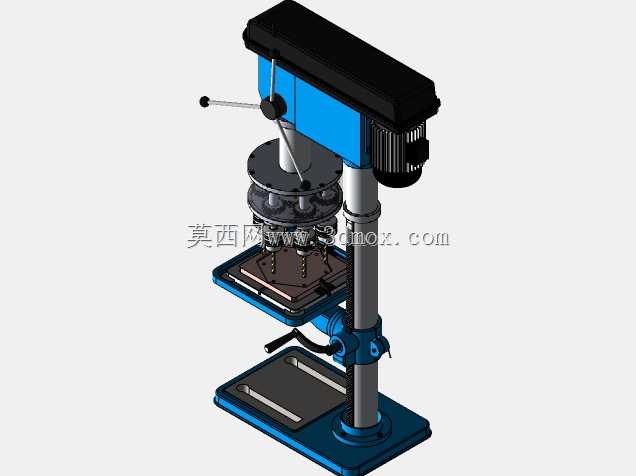

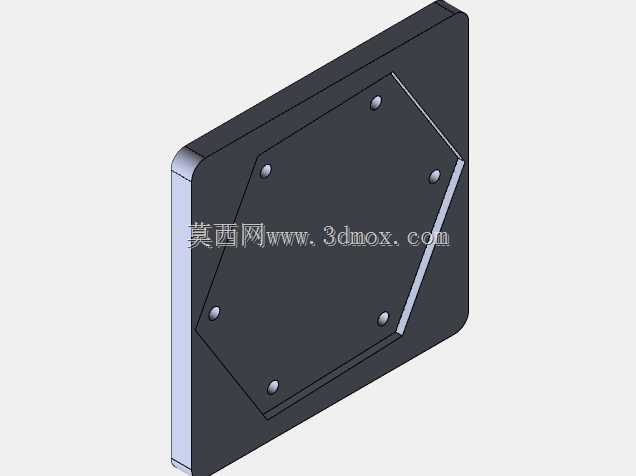

　　从实际加工用途来看，这款设备可以在一次装夹工件、单次进给行程内完成同一基准面上5个同规格孔的同步钻削加工，不需要反复调整工件位置，也不需要多次操作进给手柄，既降低了操作工人的重复劳动强度，也把单批次工件的钻孔加工效率提升了4倍以上，同时因为所有孔位的加工在同一次进给动作中完成，孔位之间的位置精度完全由多轴头的输出轴排布精度保证，避免了多次装夹、多次对位带来的累积误差，很适合小型法兰盘、电机端盖、接线端子排、家具五金连接板这类需要规则多孔加工的零件生产，在小型五金加工厂、校办工厂、设备维修车间的小批量多批次生产场景里适配性很强。

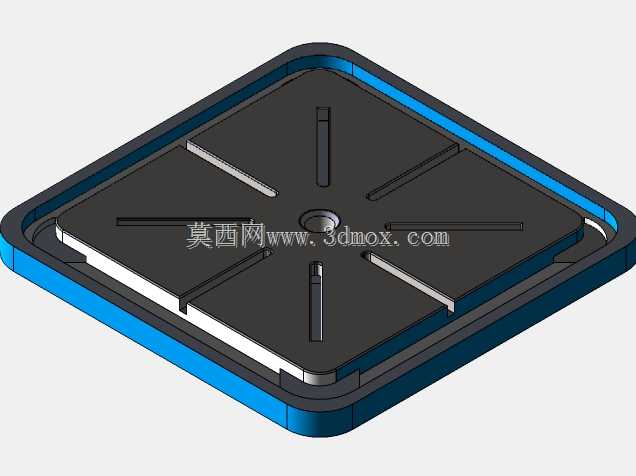

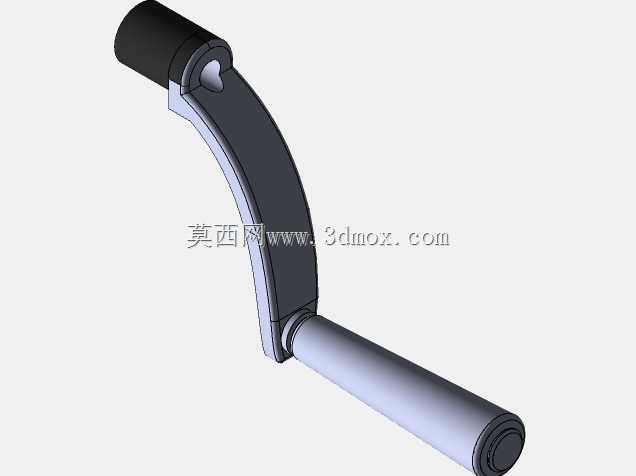

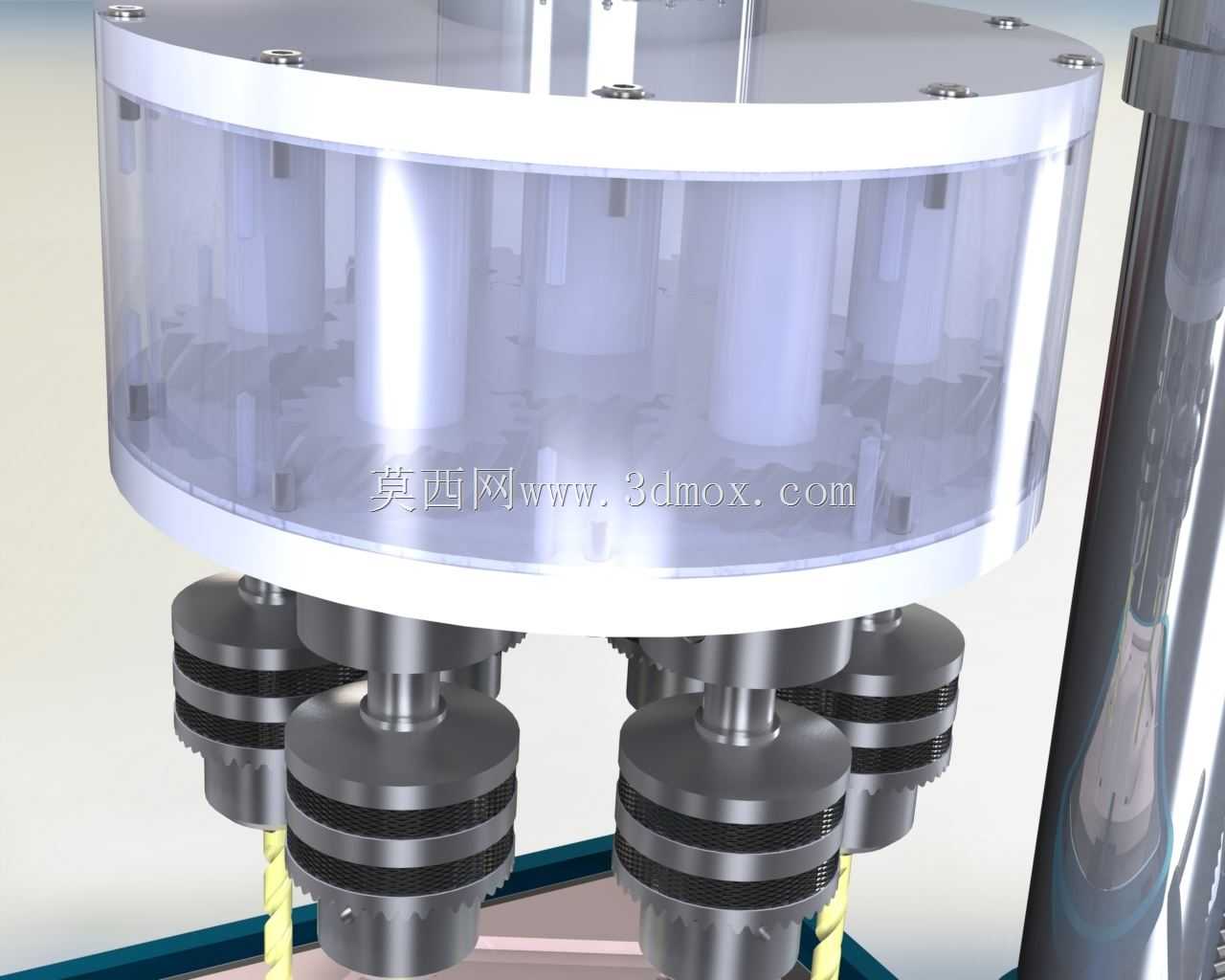

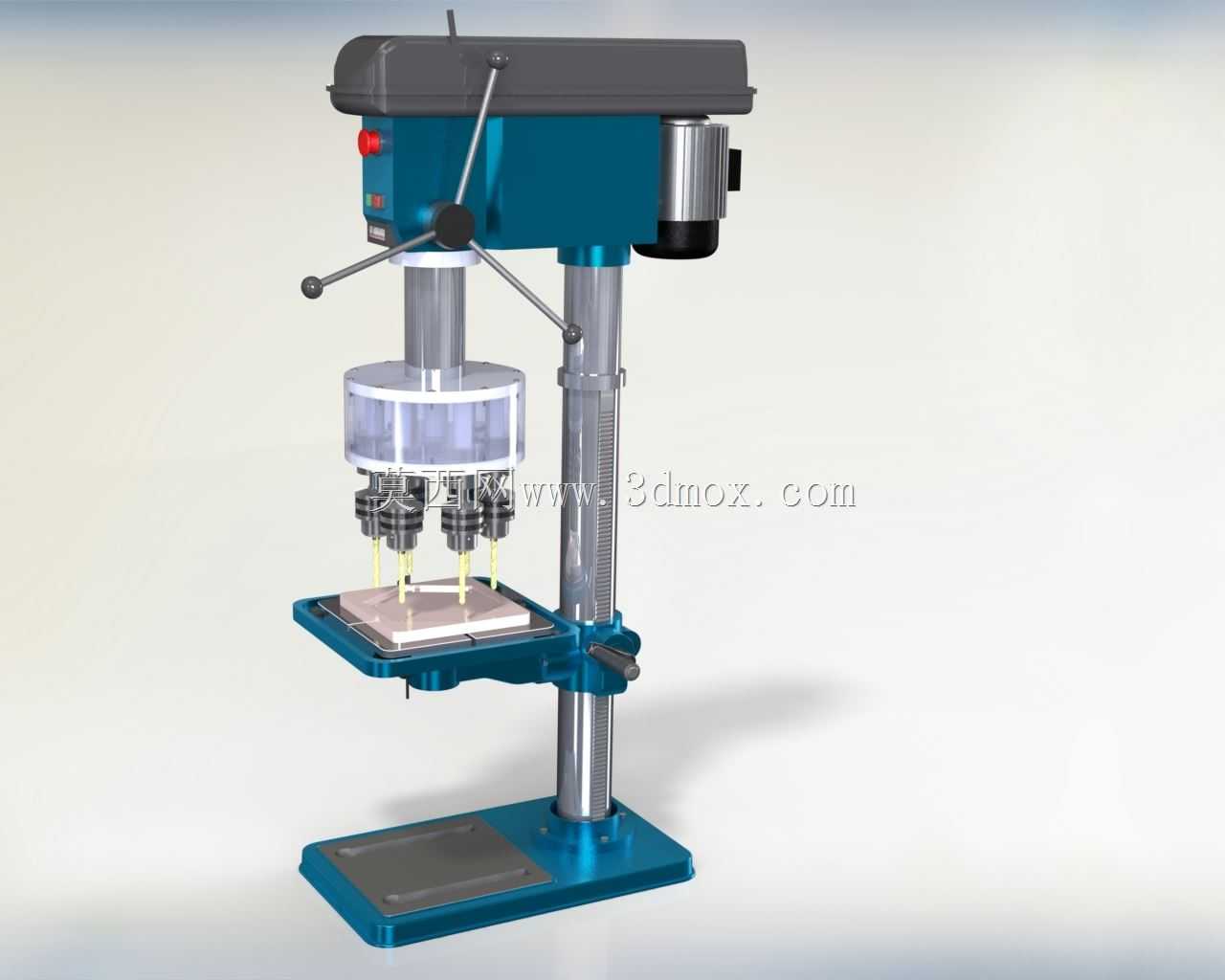

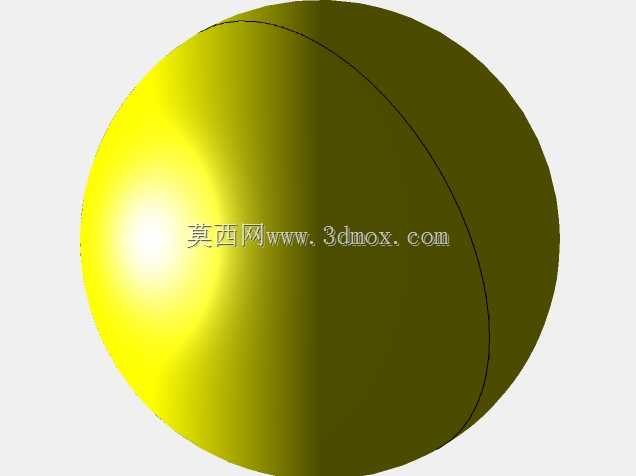

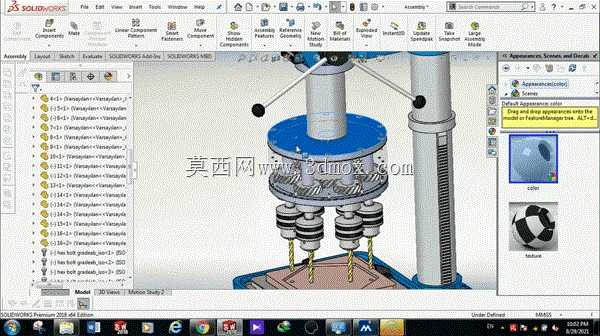

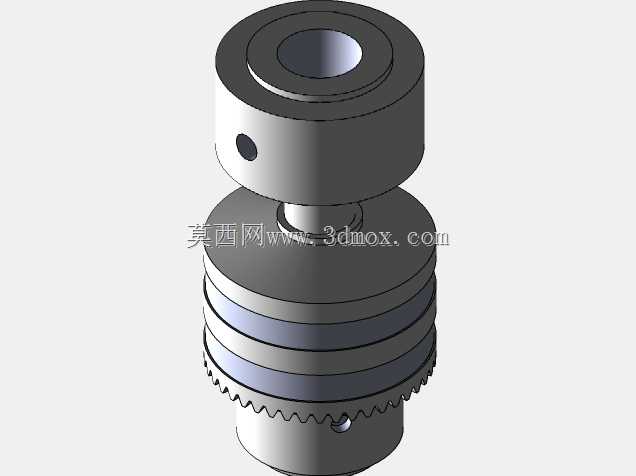

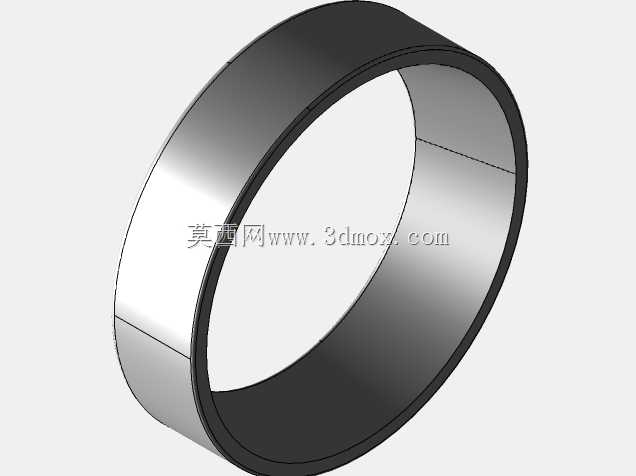

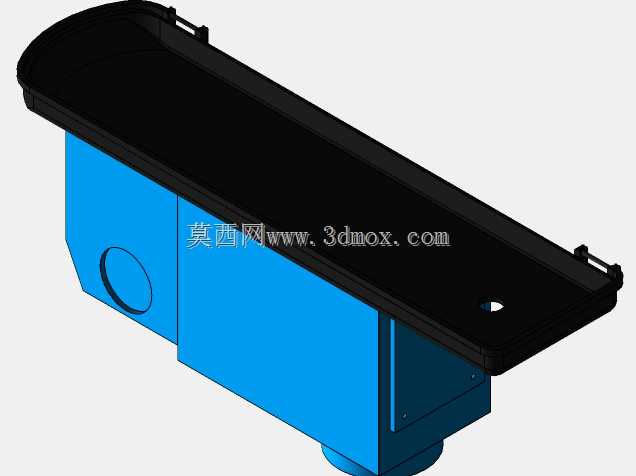

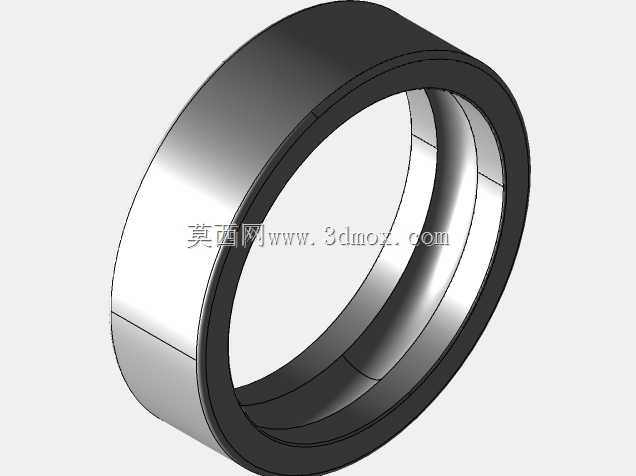

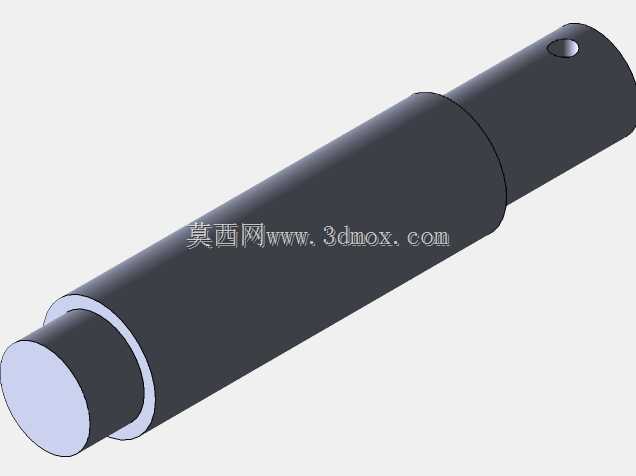

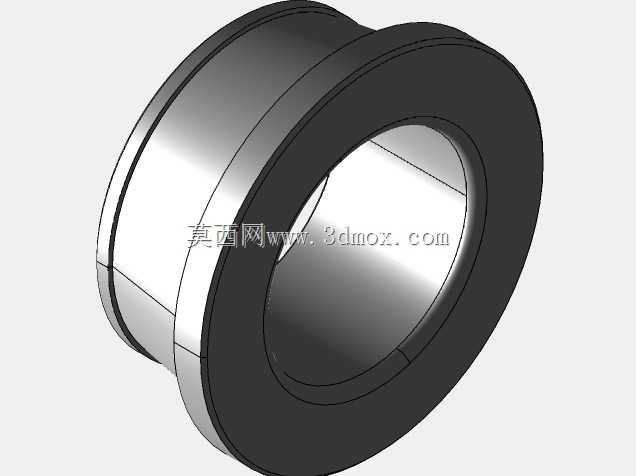

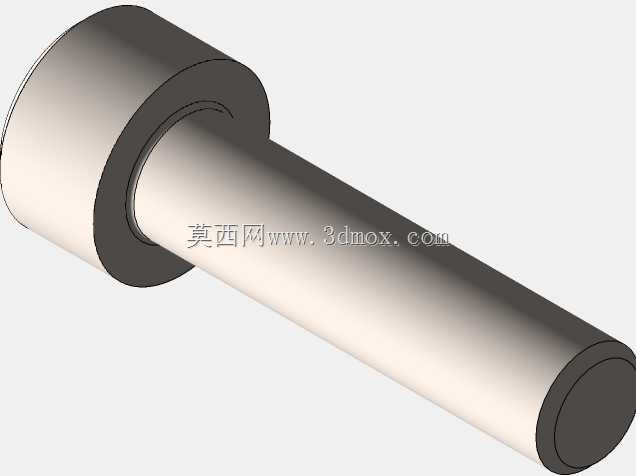

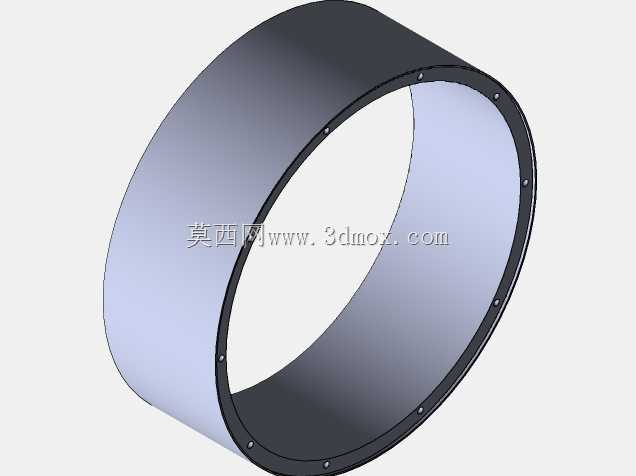

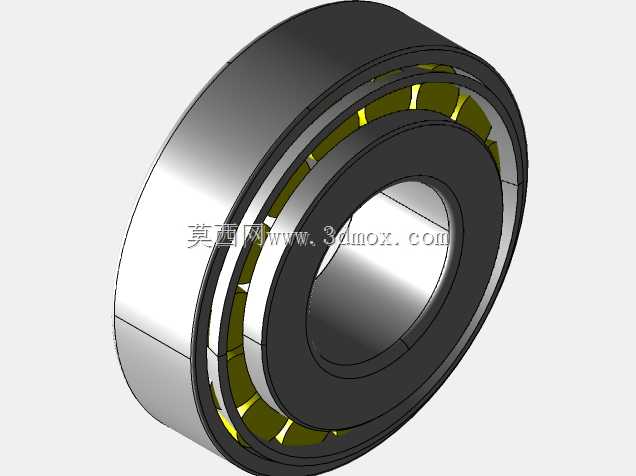

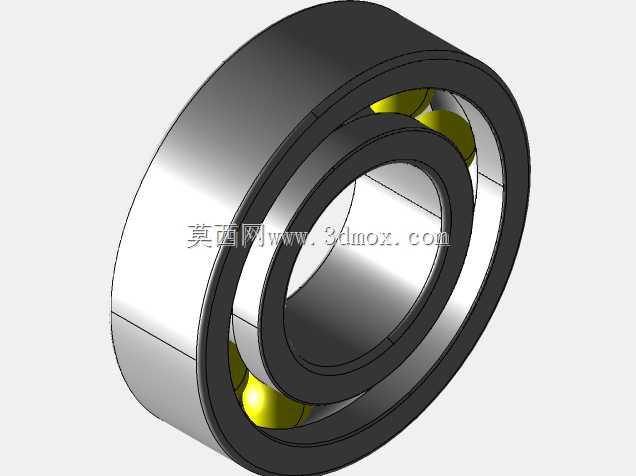

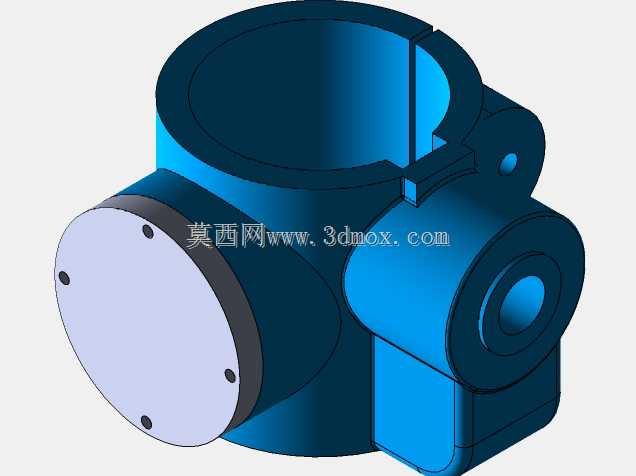

　　功能特性上，这款设备保留了普通立式台钻的基础操作逻辑，操作人员通过侧面的三球手柄控制主轴进给，进给行程的反馈手感和普通台钻一致，不需要额外的操作培训就能快速上手；设备的多轴输出头采用透明防护外罩，加工过程中可以直接观察到各个钻头的切削状态，同时防护外罩可以阻挡钻削过程中飞溅的切屑，避免切屑飞溅伤人；工作台采用可升降的锁紧结构，通过立柱上的锁紧手柄可以快速调整工作台的高度，适配不同高度的工件装夹需求，工作台表面开有标准T型槽，可以配合平口钳、专用夹具完成不同外形工件的固定；设备的动力传递从主电机输出后，经主轴箱内的变速齿轮传递到中心主轴，再通过多轴头内部的齿轮传动结构，把单轴的旋转动力同步分配给5个平行布置的输出轴，每个输出轴都配有标准的钻夹头，可以装夹同一直径规格的直柄麻花钻，所有输出轴的转速和进给量完全同步，钻削过程中每个钻头的切削参数一致，不会出现个别钻头因转速差、进给差导致的磨损过快、孔壁粗糙度不均的问题。

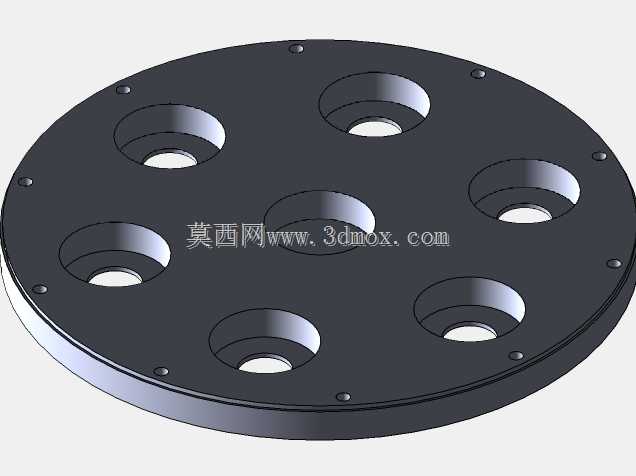

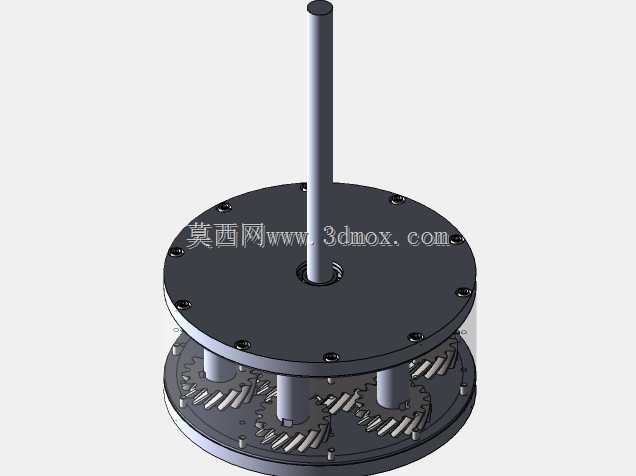

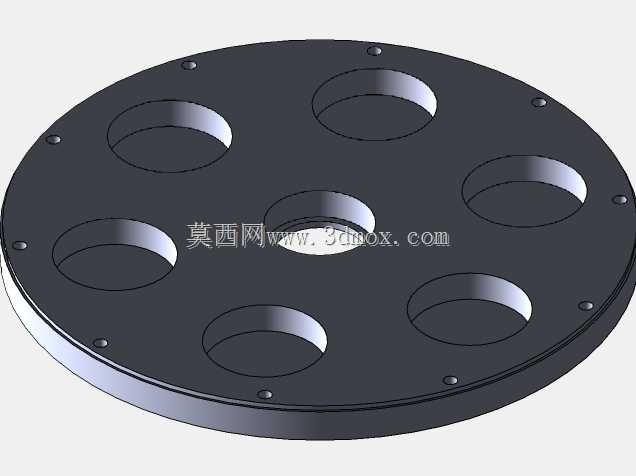

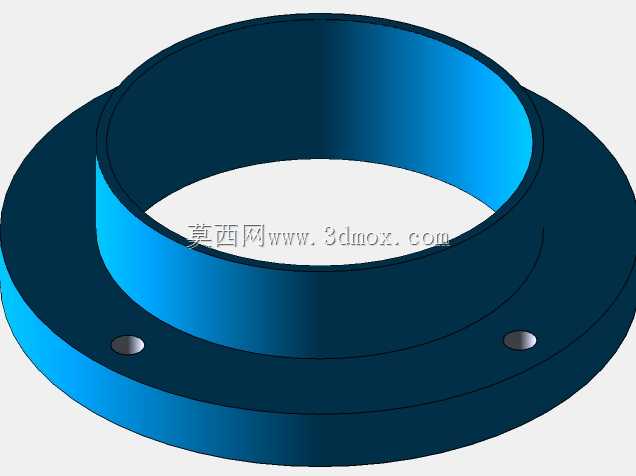

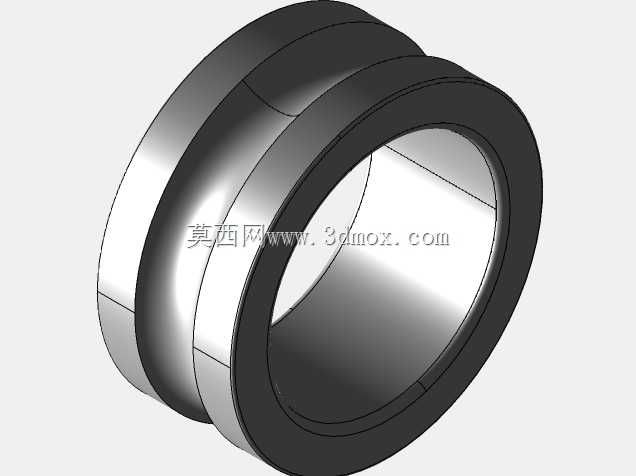

　　设计思路上，这款结构没有盲目改动成熟台钻的主体受力结构，而是在通用立式台钻的主轴输出端加装了模块化的多轴钻孔头，这样的设计一方面可以依托成熟台钻的主体结构强度，保证设备整体的刚性和稳定性，不需要重新设计主轴箱、立柱、底座这些核心承载部件，降低了设计和制造成本；另一方面多轴头采用模块化连接设计，可以根据不同的孔位排布需求更换不同轴间距、不同轴数的多轴头，拓展设备的加工适配范围，不需要更换整台设备。在传动结构设计上，多轴头内部的传动齿轮采用对称排布的方式，让每个输出轴受到的切削反作用力可以在多轴头内部相互抵消一部分，降低主轴承受的偏载力矩，避免长期使用后主轴出现偏磨、精度下降的问题；多轴头和主轴的连接采用标准的锥面配合加锁紧螺母固定，安装拆卸方便，设备维护时可以快速拆下多轴头，切换回普通单轴台钻的使用模式，实现一机两用。

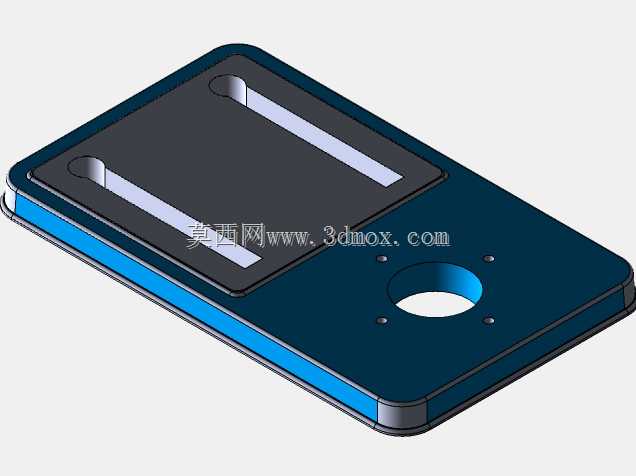

　　从安装边界和外形尺寸来看，这款设备的底座采用方形铸铁结构，整体占地面积和普通工业级立式台钻接近，不需要额外做特殊的地基固定，直接放置在水平的车间工作台或者水泥地面上，调整底座的水平调节脚保证设备水平就可以投入使用，对安装场地的要求很低；设备的整体高度控制在普通立式台钻的常规高度范围内，操作人员站立操作时的手柄高度、工作台高度都符合人机工程学要求，不需要额外垫高或者挖坑安装；多轴头的最大加工覆盖范围为直径150mm的圆形区域，也就是在这个范围内的规则排布孔位都可以通过定制多轴头实现同步加工，工作台的最大升降行程可以满足高度200mm以内的工件装夹加工，主轴的进给行程和普通台钻一致，可以满足常规13mm以内直径的钢材钻孔、20mm以内直径的铝材钻孔加工需求，完全覆盖小型零件的常规钻孔加工尺寸范围。

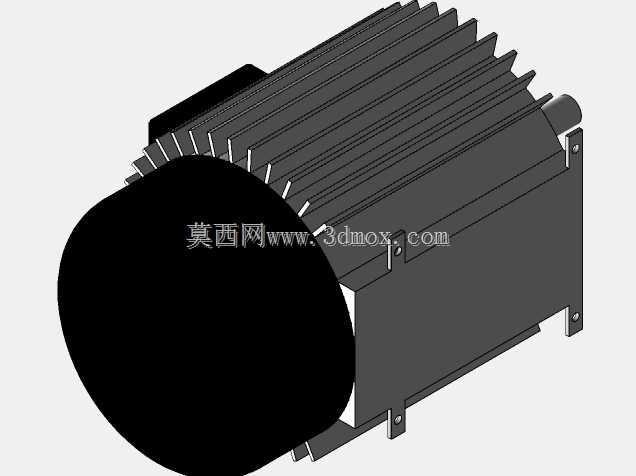

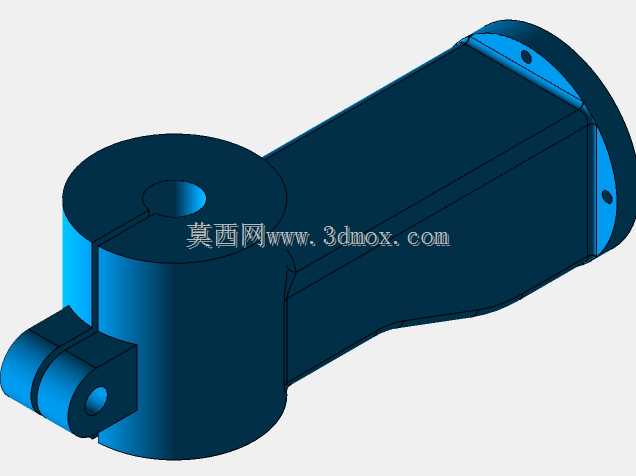

　　在结构刚性设计上，设备的立柱采用加厚的无缝钢管材质，表面经过磨削处理保证和主轴箱、工作台的配合精度，主轴箱和立柱的配合采用燕尾槽锁紧结构，调整主轴箱高度时锁紧可靠，钻削过程中不会出现晃动；底座内部设置有储屑空间，加工产生的切屑可以直接落入底座的承屑盘内，清理时只需要抽出承屑盘就可以完成切屑清理，日常维护十分方便；设备的电机侧置安装，平衡了主轴箱部分的重量，避免设备整体出现重心偏移的问题，即使在满负荷钻削的状态下，设备的整体稳定性也能得到保证，不会出现明显的振动，保证钻孔的加工精度和钻头的使用寿命。
