台式立式台钻工业加工设备结构

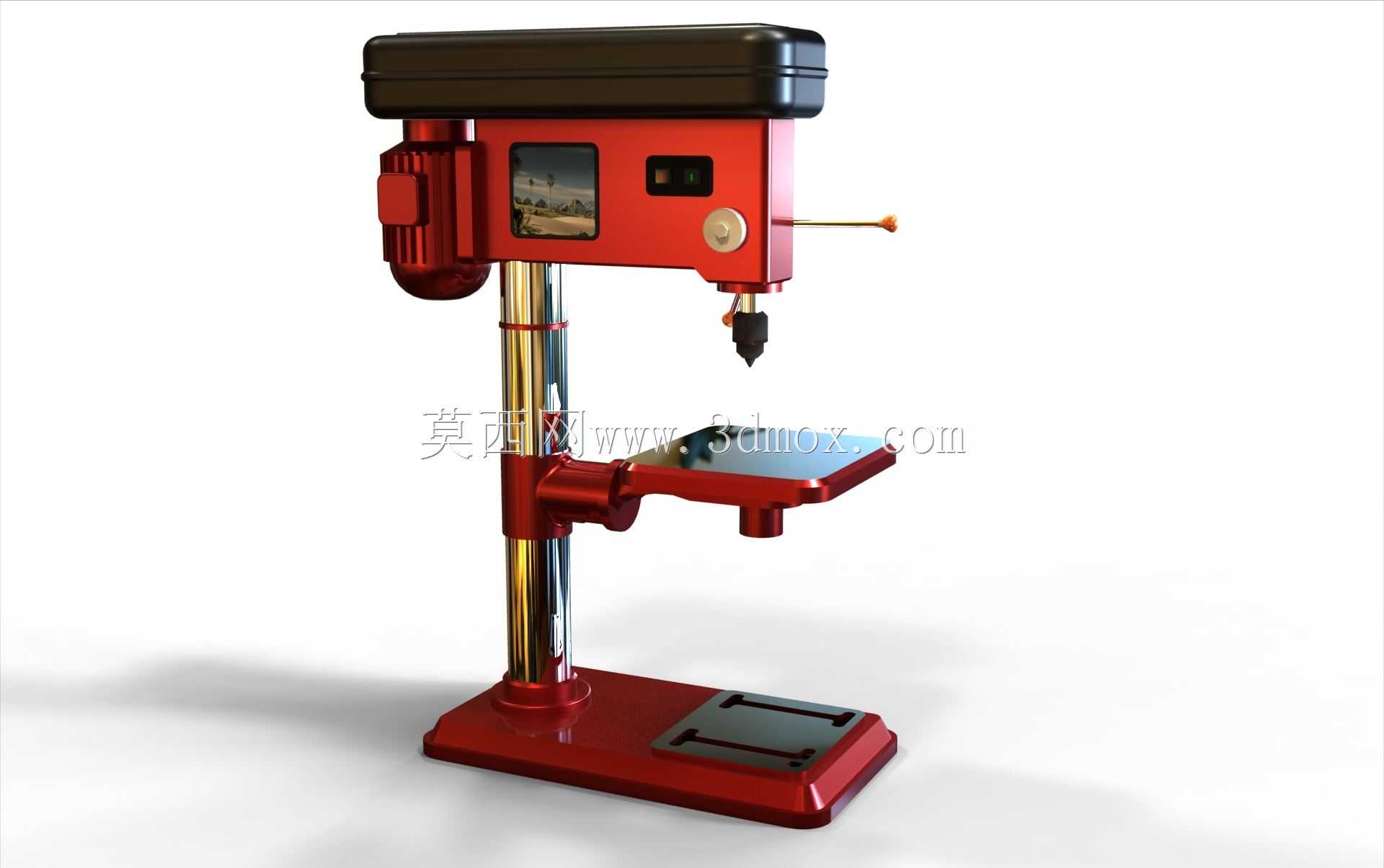

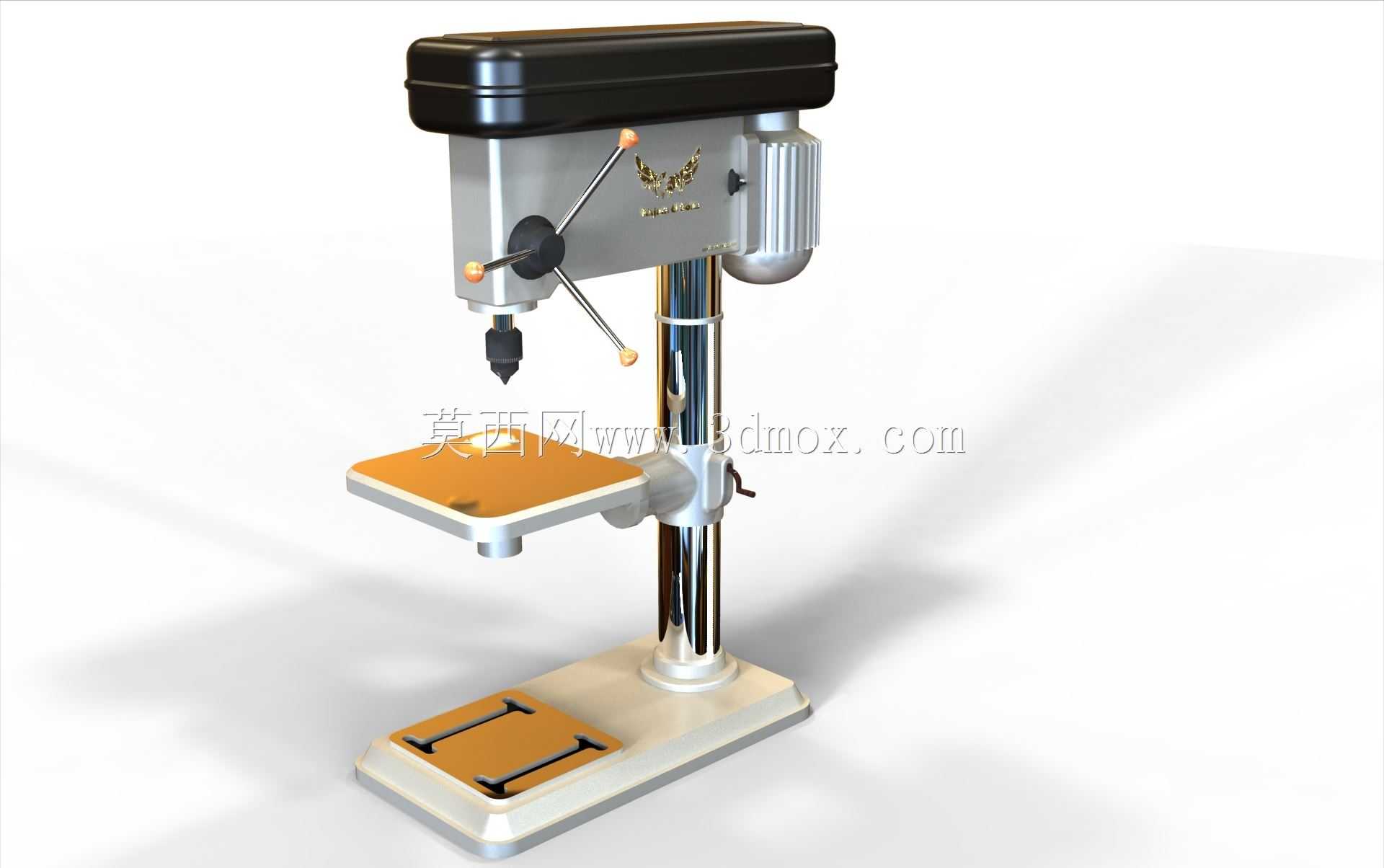

　　这款立式台钻的结构设计完全围绕小型机加工场景的钻孔作业需求展开，从安装边界来看，整机底座采用厚重铸铁材质，底面预留两条平行的T型槽安装位，可直接通过T型螺栓固定在标准钳工工作台面上，底座的长宽尺寸适配多数常规工位的安装空间，不会占用过多操作区域，同时厚重的底座配重可抵消钻孔作业时的主轴振动，保证加工过程的稳定性。立柱采用镀铬光轴结构，垂直安装在底座后侧中心位置，表面经过高频淬火与抛光处理，既保证了主轴箱升降滑动的顺畅度，也具备足够的耐磨性能，长期使用不会出现滑动间隙过大的问题，立柱的直径经过刚度校核，在最大钻孔直径作业时，立柱的径向变形量控制在机加工允许的公差范围内，不会出现孔位偏斜的情况。

　　主轴箱部分集成了动力传动、进给操作、转速调节三大功能模块，顶部的电机安装座采用侧挂式布局，通过皮带传动将动力传递给主轴，这种布局可通过更换皮带轮的配合位置实现多档转速调节，适配不同材质的钻孔需求——加工低碳钢工件时可选用较低转速搭配大进给量，加工铝合金、铜件等软质金属时可切换高转速获得更光滑的孔壁质量，加工非金属材质时也可通过转速调整避免材料烧蚀。主轴箱正面设置了转速标识牌、电源开关与深度标尺，操作人员站在设备正前方即可完成所有参数调节与状态观察，无需侧身或移动位置，操作动线设计符合人机工程学要求。进给手柄采用三辐式侧置结构，操作时手臂自然下垂即可握持，进给行程的阻尼经过调校，手动进给时可清晰感知钻头的切削阻力，方便操作人员控制进给速度，避免钻头崩损。

　　工作台部分采用可升降可旋转的结构设计，通过锁紧套固定在立柱上，松开锁紧手柄后可沿立柱上下调整高度，也可绕立柱做360度旋转，适配不同高度的工件装夹需求；工作台面同样预留T型槽，可搭配平口钳、钻夹头等工装完成异形工件的固定，工作台下方设置的升降调节机构采用齿轮齿条传动，调整高度时无需人力抬升工作台，转动调节手轮即可完成精准高度定位，锁紧后工作台的承载能力可满足多数小型零件的钻孔作业载荷要求。

　　从实际应用场景来看，这类台钻广泛应用于五金加工车间、模具维修工位、职业院校实训场地、设备维修班组等场景，可完成钻孔、扩孔、铰孔、攻丝等多种机加工工序，针对小型零件的孔加工需求，相比大型摇臂钻床具备占地面积小、操作灵活、启动速度快的优势，日常维护仅需定期给立柱滑动面、主轴进给机构加注润滑脂，检查皮带张紧度即可，维护成本极低。设计过程中充分考虑了操作安全性，主轴的传动皮带部分完全封闭在主轴箱的护罩内部，避免操作人员衣物或工具卷入传动机构，钻头位置设置了可调节的透明防护挡板，钻孔时可阻挡飞溅的切屑，保护操作人员眼部安全；设备的电源开关采用带过载保护的结构，当主轴卡滞或负载过大时会自动切断电源，避免电机烧毁。

　　整机的外形线条采用方正与圆弧过渡结合的设计，主轴箱外壳采用冲压焊接结构，外表面做喷塑处理，既具备足够的结构强度保护内部传动部件，也能在车间多尘、多油污的环境下方便清洁擦拭，底座与工作台的边角都做了倒圆角处理，避免操作人员磕碰受伤。从建模细节来看，所有配合面的公差都按照实际机加工要求做了预留，比如立柱与主轴箱滑动衬套的配合间隙、主轴的轴向窜动间隙、工作台锁紧机构的行程都还原了真实设备的参数，可直接用于设备结构教学、工装适配模拟、车间布局规划等场景，建模时对内部的传动结构也做了等比例还原，拆解后可清晰看到皮带传动路径、主轴进给的齿轮齿条结构、升降锁紧的楔形锁紧原理，对于刚接触机加工设备的结构设计人员来说，可通过该模型快速理解台钻的工作原理与结构组成，在进行非标钻孔设备设计时也可参考其结构布局，优化自身设计的刚度与操作便利性。
