立式底板钻孔加工工装结构设计

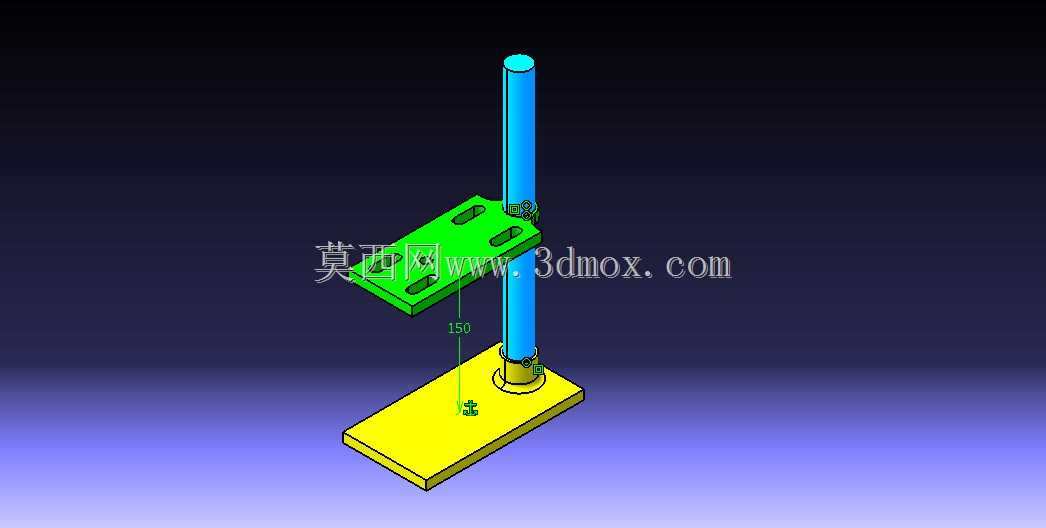

　　这套立式钻孔工装的核心应用场景集中在小型五金件、薄板类零件的底孔加工工序，常见于五金加工车间的小批量零件生产、机修班组的配做钻孔作业，以及教学实训场景下的钻孔工艺演示环节，区别于大型摇臂钻床的大行程重切削定位，这套结构更侧重小型板件的快速装夹、定距钻孔需求，不需要复杂的数控编程，普通钻床操作工经过简单熟悉就能上手操作。从实际用途来看，这套结构主要解决的是薄板类底板在钻孔时的定位偏移问题，日常加工中如果直接将薄板放在钻床工作台上手持固定，很容易出现钻头跑偏、孔位超差甚至工件被钻头带飞的安全隐患，这套结构通过自带的安装底座将立柱牢牢固定在工作台面，滑动托架上预留的装夹槽可以通过螺栓快速压紧待加工的绿色底板零件，托架沿着立式立柱滑动到指定高度后通过侧面的锁紧螺钉固定位置，就能保证待加工孔位和钻头轴线完全重合，避免孔位倾斜的问题。从功能特性上看，整套结构没有冗余的复杂传动部件，底座采用加厚矩形钢板制作，和立柱连接的位置做了加强凸台结构，避免长期受力后立柱出现倾斜歪斜；立柱采用高精度冷拔圆棒加工，表面粗糙度控制在Ra1.6以内，保证托架上下滑动时没有卡滞、晃动的间隙；滑动托架上开了两条平行的T型装夹槽，适配不同宽度尺寸的底板零件装夹，不需要额外制作定制夹具就能兼容一定尺寸范围内的板件加工；托架侧面的锁紧机构采用紧定螺钉加铜垫的结构，锁紧时不会划伤立柱表面，长期使用也不会因为锁紧位置的磨损导致定位精度下降。设计思路上，

　　整套结构优先考虑的是加工场景的实用性，没有追求复杂的自动进给功能，而是把成本和可靠性放在第一位，所有零部件都采用机加工车间常见的标准型材和板材制作，底座用Q235钢板铣平上下端面，保证和工作台接触的平面度，立柱和底座的连接采用过盈配合加骑缝销固定，比单纯的螺纹连接抗扭转性能更强，能承受钻孔时产生的径向切削力；滑动托架的导向孔和立柱采用H7/g6的间隙配合，既保证滑动顺畅，又把导向间隙控制在0.02mm以内，避免钻孔时托架出现晃动导致孔位超差；尺寸设计上，立柱的有效滑动行程设定为150mm，足够覆盖常见厚度在20mm以内的各类底板、连接板类零件的钻孔高度需求，底座的外形尺寸控制在200mm×120mm范围，

　　不会占用过多钻床工作台的操作空间，安装时只需要通过底座上预留的四个安装孔用T型螺栓固定在钻床工作台的T型槽上，就能完成整套工装的固定，不需要对原有钻床做任何改造。实际使用时，操作工只需要先将待加工底板按照划线位置对准托架上的钻套孔位，用压板螺栓将零件压紧在托架上，松开托架侧面的锁紧螺钉，滑动托架调整到合适的加工高度后锁紧，就可以启动钻床完成钻孔作业，加工完成后松开压板就能取下零件，整个装夹调整过程不超过30秒，比传统的划线、打样冲、用台钳夹持找正的加工方式效率提升60%以上，同时因为有导向结构的定位，孔位的位置精度可以控制在0.1mm以内，完全满足普通机械结构件的连接孔加工精度要求。这套结构的维护也非常简单，

　　日常使用只需要定期在立柱表面涂抹少量润滑油，避免导向面生锈，定期检查锁紧螺钉的铜垫磨损情况，磨损后及时更换铜垫就能长期保持定位精度，没有易损的电子元件或者复杂传动件，适合在生产环境中长期连续使用，哪怕是加工过程中产生的铁屑落到立柱表面，只需要用毛刷清理后擦净油污就可以继续使用，不会因为少量铁屑进入导向间隙就出现卡滞问题。针对不同厚度的零件加工，只需要调整托架在立柱上的固定位置，不需要更换任何零部件，就可以适配从1mm薄钣金到30mm厚钢板的钻孔加工需求，当需要加工不同孔位的零件时，只需要在托架上更换对应位置的钻套，或者直接调整零件在托架上的装夹位置，就可以完成不同孔距的底板零件加工，通用性远高于定制化的专用钻孔夹具。
