中空凸台一体式铝制烘焙烤盘设计

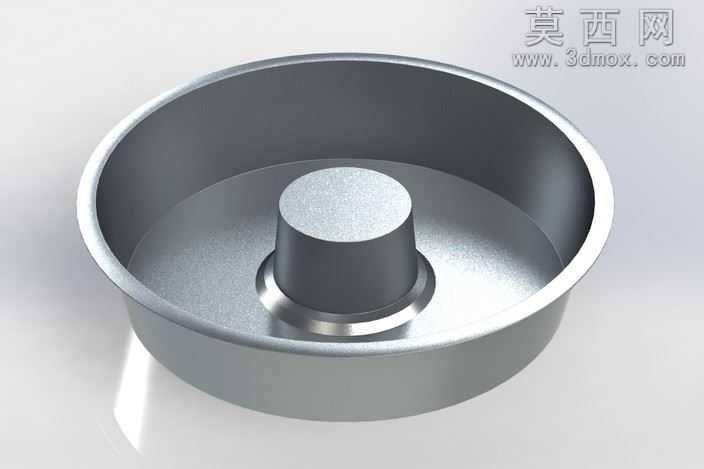

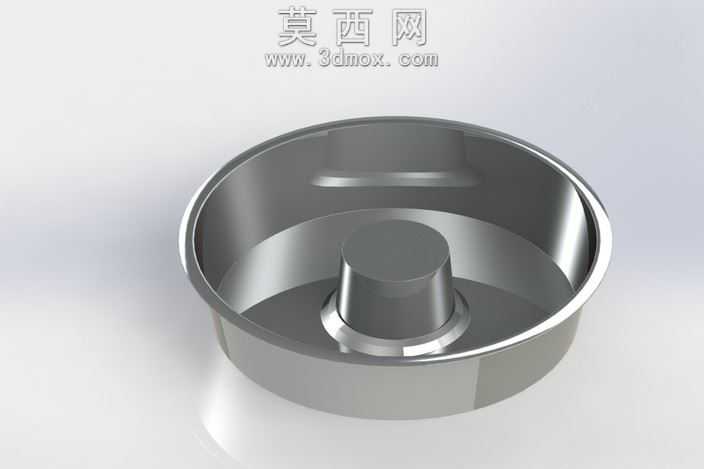

本作品为一体式中空凸台铝制烘焙烤盘，建模阶段采用SolidWorks完成全参数化三维结构搭建，首先以旋转凸台特征构建整体基础轮廓：先绘制过中心轴的半剖面草图，精准定义外盘体的侧壁斜度、底部圆角过渡、盘沿外翻边的弧度参数，以及中心凸台的柱体直径、高度、底部环形定位凸缘的尺寸，通过360度旋转生成基础实体后，对盘体内外壁衔接处、凸台与盘底衔接处添加等半径圆角特征，消除尖锐棱角，既匹配铝制冲压成型的工艺特性，也避免使用时积存污渍、划伤手部。建模过程中严格控制壁厚均匀性，整体采用等壁厚设计，盘体侧壁、底部、中心凸台的壁厚保持一致，符合铝片冲压拉伸的加工逻辑，同时保证烤盘受热均匀，避免烘焙过程中因壁厚差异导致的局部焦糊问题。材质与渲染阶段，针对铝制烘焙器具的使用特性，赋予模型哑光磨砂铝合金材质，调整材质的反射率、粗糙度参数，还原铝制厨具经过阳极氧化处理后的细腻金属质感，既体现金属材质的冷冽光泽，又避免过高反射造成的视觉失真；渲染时采用柔和的影棚布光，主光源从侧上方45度角照射，清晰呈现盘体的曲面弧度、中心凸台的立体结构，以及圆角过渡处的光影层次，辅助光源补亮暗部细节，完整展现产品的结构特征与材质质感。结构设计上，中心凸台为一体式结构，与盘底无缝衔接，这种中空设计可让烘焙食材（如戚风蛋糕、环形面包）在烘烤过程中中心区域同步受热，避免传统平盘烘焙时中心部位熟化慢、易塌陷的问题；盘沿设置外翻的平滑卷边，既提升烤盘整体的结构强度，防止冲压后盘体边缘变形，也方便使用者拿取移动；盘底设置微幅的环形加强筋结构，在不增加整体壁厚的前提下提升盘底的抗变形能力，避免长期高温使用后盘底凹陷。设计思路围绕家用烘焙的实际使用需求展开，整体造型简洁无冗余结构，一体式设计无拼接缝隙，便于使用后的清洁维护，铝材质的高导热特性可缩短烘焙预热时间，中空凸台的结构适配多种环形烘焙食品的制作需求，兼顾实用性与加工工艺可行性，可直接用于冲压模具的设计参考，也可作为厨房烘焙产品的外观设计参考。
