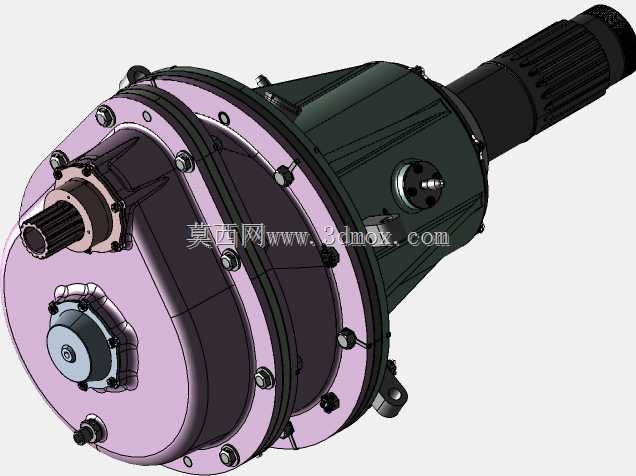

直升机传动系统用SSAU型减速器结构

　　在旋翼航空器的动力传递链路中，主减速器始终是衔接动力输出端与旋翼负载的核心部件，不同于地面工业设备的传动装置，航空类减速器需要在严苛的重量限制、振动工况、温度变化区间内保持极高的传动可靠性，本次呈现的SSAU构型减速器，正是针对直升机单旋翼带尾桨的传动布局做的适配设计。从实际应用场景来看，这类减速器主要承担涡轮轴发动机输出转速的匹配任务，发动机输出轴的转速通常高达数万转每分钟，而直升机主旋翼的工作转速仅为数百转，需要通过多级齿轮传动完成大减速比的扭矩转换，同时还要将动力分流给尾传动系统，抵消旋翼旋转带来的反扭矩，部分同构型减速器还会预留附件传动接口，为机上的液压泵、发电机等机载设备提供动力取力端口。

　　从功能特性上看，该减速器采用了分腔式的壳体设计，主传动级与附件传动级之间通过密封结构隔离，避免不同工况下的润滑介质交叉影响，输入端采用花键轴结构与发动机输出轴对接，花键齿面做了渗碳硬化处理，能够承受频繁启停带来的冲击载荷，输出端的花键轴直接连接旋翼桨毂，轴系设计上采用了多支点的轴承支撑布局，靠近旋翼侧的支点选用大尺寸的圆锥滚子轴承，能够同时承受旋翼旋转带来的径向载荷与桨叶挥舞、摆振带来的轴向复合载荷，远离旋翼的支点选用深沟球轴承做辅助定位，补偿轴系在温度变化下的微量伸缩。壳体部分采用了轻量化的分段式设计，主壳体结合面采用精密研磨的止口定位，周向布置的高强度螺栓按照对角线顺序预紧，保证结合面的密封性能，避免高空中低气压环境下润滑油出现泄漏，壳体外侧预留的多个安装座分别对应润滑系统的温度、压力传感器接口，以及润滑管路的回油、供油接口，底部的磁性放油螺塞能够吸附齿轮磨损产生的金属碎屑，便于日常维护过程中监测设备的磨损状态。

　　设计思路上，该构型没有采用传统单级行星传动的布局，而是结合了锥齿轮换向与行星减速的组合传动方案，输入端的弧齿锥齿轮首先完成动力传输方向的90度转向，将发动机沿机身纵向布置的输出动力转换为垂直于旋翼平面的旋转方向，后续的两级行星齿轮组完成主要的减速增扭任务，行星架的输出端直接连接旋翼轴，这种布局能够在有限的径向尺寸内实现更大的传动比，同时行星传动的多齿啮合特性能够有效降低传动过程中的振动与噪声，提升旋翼系统的运行平稳性。齿轮参数设计上，所有啮合齿轮的齿向都做了修形处理，补偿轴系在大载荷下的弯曲变形带来的齿面偏载，齿顶部分做了修缘处理，降低齿轮啮合过程中的冲击，提升高转速下的传动平稳性。润滑系统采用了压力喷油与飞溅润滑结合的方式，在高转速的啮合区与轴承位置设置专门的喷油嘴，直接将冷却后的润滑油喷射到摩擦表面，壳体下部的油池通过齿轮旋转的飞溅作用，对下部的轴承与齿轮进行润滑，同时壳体外表面设计了密集的散热筋，在飞行过程中利用迎面气流完成润滑油的冷却，不需要额外设置体积较大的散热器，进一步降低整机的重量。

　　从安装边界来看，该减速器的主安装节布置在壳体两侧的凸台位置，通过减震橡胶垫与机身的主承力框架连接，安装节的孔位同轴度公差控制在0.02mm以内，避免安装过程中产生额外的装配应力，输入端的轴伸长度与花键规格匹配对应型号发动机的输出接口，输出端的轴肩尺寸与旋翼桨毂的安装孔位做了适配，安装时需要保证输出轴的端面跳动不超过0.03mm，避免旋翼旋转过程中产生过大的不平衡振动。整体径向尺寸控制在紧凑范围内，能够适配直升机上部的整流罩内部空间，不会额外增加机身的气动阻力，轴向的安装尺寸预留了足够的维护空间，不需要拆卸主减速器壳体就能够完成输入端密封件、传感器等易损件的更换，降低外场维护的工作量。在实际工况验证中，这类减速器需要通过上千小时的台架耐久试验，模拟不同飞行姿态下的载荷变化，包括爬升、巡航、自转等不同工况下的扭矩、转速波动，同时还要通过高低温环境试验，验证在高空低温环境下润滑油的流动性，以及夏季地面高温环境下的散热能力，确保在全飞行包线内都能够稳定工作。
