适配NEMA34安装的摆线减速传动结构

　　做非标设备选型的时候，不少做中型负载传动的场景都会碰到步进电机输出扭矩不足、转速过高的问题，尤其是适配NEMA34规格安装法兰的86系列步进电机，本身输出转速动辄几百转，直连负载的话不仅扭矩不够，惯量匹配也容易出问题，这时候配套的减速结构就成了传动链里的核心部件。这套摆线减速结构的设计，就是专门针对NEMA34安装边界做的适配，输入端直接匹配标准86步进的安装止口与孔位，不需要额外做转接法兰，能直接把电机输出轴和减速机构的输入偏心套对接，省去了中间转接带来的同轴度误差累积。从实际应用场景来看，这类减速结构常用在中小型数控转台、自动化输送线的驱动端、包装设备的间歇送料机构、小型机械手的关节传动位置，这些场景普遍要求传动背隙小、

　　减速比恒定、同体积下输出扭矩够大，普通行星减速在同等安装尺寸下的扭矩承载能力不如摆线结构，而且长期运行后的磨损背隙增长也更快。设计这套结构的时候，首先卡的是安装边界尺寸，输入端的法兰完全贴合NEMA34的安装标准，止口直径、安装孔的中心距、孔位分布都严格对应通用86步进的安装尺寸，输出端的法兰也做了通用的安装孔位，方便和负载端的连接件对接，整体的轴向长度控制得比较紧凑，不会因为加了减速结构就让整个传动单元的轴向尺寸超出设备的安装空间。结构内部采用摆线针轮的传动原理，输入的偏心套带动摆线轮做偏心运动，摆线轮和针齿壳内的针齿啮合实现减速，相比普通齿轮减速，多齿啮合的特性让它的抗冲击能力更强，瞬时过载的承载能力更高，

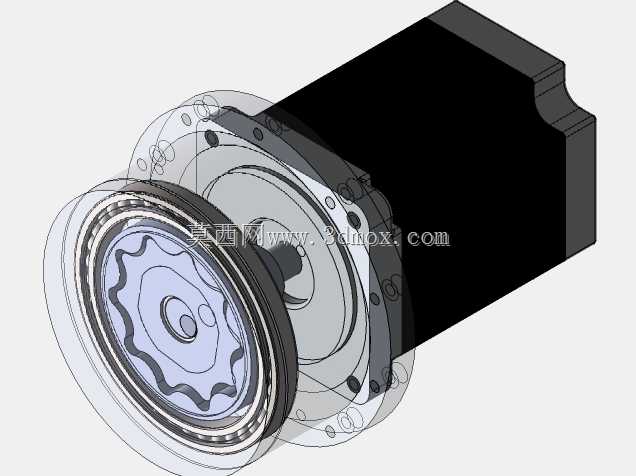

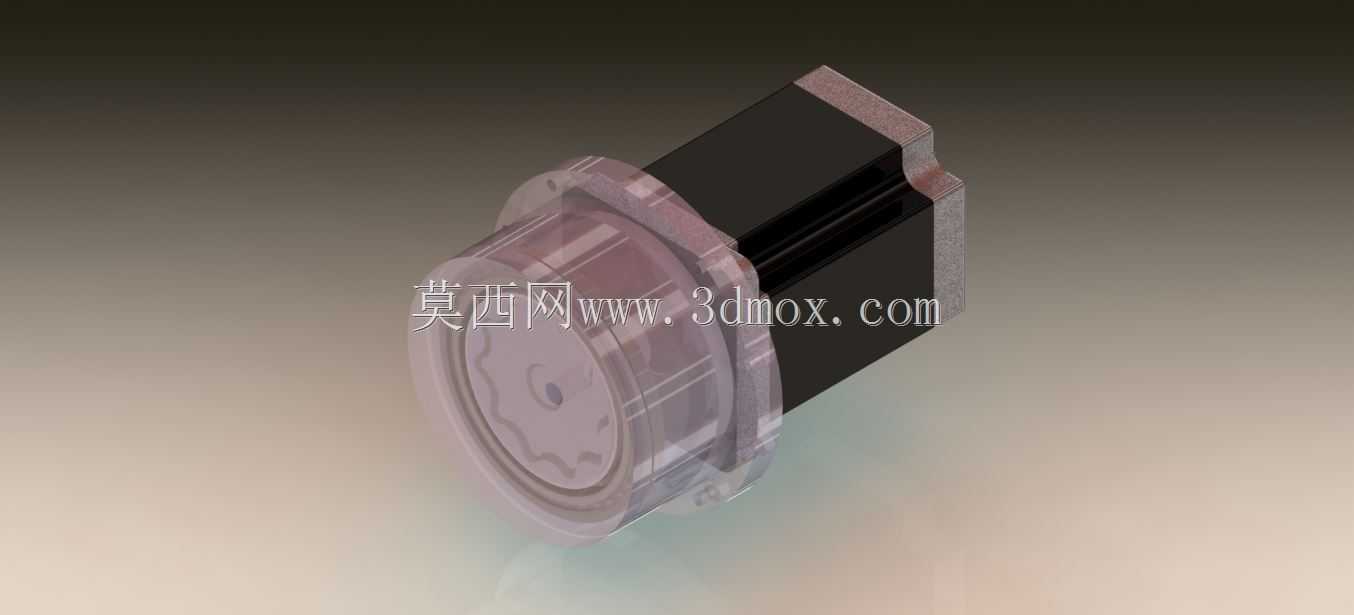

　　哪怕设备运行中出现短暂的负载突变，也不容易打齿损坏。做三维建模的时候，特意把内部的摆线轮齿形、针齿的排布、偏心套的偏心距都做了精准的参数化建模，摆线轮的齿形修形量是按照实际加工的装配公差来设置的，既保证装配的时候不会出现卡滞，又能把传动背隙控制在合理范围内，不会因为修形量过大导致回程误差超标。输入端的电机连接位做了抱紧式的轴孔结构，和电机输出轴配合的时候能保证无间隙传动，避免键连接带来的回程间隙。外壳部分采用透明视窗的设计思路，建模的时候把外壳做了半透明的可视化处理，能直观看到内部摆线轮和针齿的啮合状态，方便做结构演示和传动原理展示，实际生产的时候外壳可以采用金属材质做密封处理，内部填充润滑脂就能实现长期免维护运行。

　　从功能特性上来说，这套减速结构的减速比可以通过调整摆线轮的齿差来做系列化拓展，单级就能实现比较大的减速比，不需要做多级齿轮传动，整体的结构刚性更好，传动效率也能维持在较高水平。在做安装尺寸校核的时候，要注意输出轴的径向承载能力，摆线结构的输出机构采用的是销轴式输出，能承受一定的径向负载，但是如果是直接挂装链轮、同步轮这类有径向力的负载，还是要尽量让负载靠近输出端的轴承位置，减少悬臂长度带来的弯矩影响。另外建模的时候也考虑了装配的工艺性，所有的零件都按照实际加工的装配顺序做了装配约束，从输入端的电机法兰、偏心轴承、摆线轮、针齿壳到输出端的法兰盘，每个零件的装配间隙都留了合理的公差，不会出现装配干涉的问题，不管是做结构仿真、工程图导出还是3D打印做原理样机，都能直接使用。在设备选型匹配的时候，要注意输入转速的范围，摆线减速结构适合在中低输入转速下运行，如果输入转速过高，偏心套带来的振动会有所增加，所以搭配NEMA34步进电机使用的时候，建议把电机的运行转速控制在合理区间，既能发挥减速结构的扭矩放大作用，又能保证运行的平稳性。
