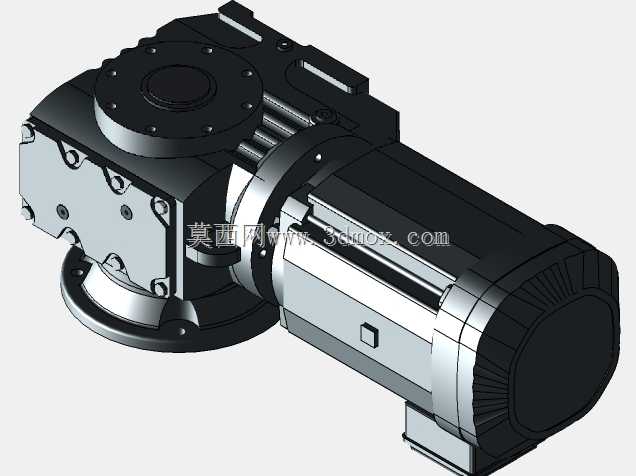

一体化斜齿轮蜗轮蜗杆减速电机结构

　　这款集成电机的减速传动单元，在轻工输送、食品包装、小型自动化生产线的驱动环节应用十分广泛，很多需要低转速大扭矩输出的工位，都会选用这类结构紧凑的传动部件，相比分体式的电机加减速器组合，一体化的结构能省去大量对接找正的工作量，也能缩减整套驱动单元的安装占用空间。从结构设计逻辑来看，输入端直接与电机输出轴衔接，内部采用斜齿轮搭配蜗轮蜗杆的多级传动路径，斜齿轮级负责第一阶段的减速与动力分流，啮合重合度高，传动过程的振动与噪音控制表现更好，后续的蜗轮蜗杆级实现大减速比的动力输出，同时自带反向自锁特性，在一些倾斜输送、升降类的工位上，能避免负载反向拖动电机造成的溜车问题，提升设备运行的安全性。整个壳体采用分体式拼接结构，

　　结合面的定位止口设计保证了内部齿轮、蜗杆蜗轮的装配同轴度，壳体上预留的安装法兰与地脚接口，能适配多种安装姿态，不管是水平卧式安装、法兰立式安装还是侧装场景，都能通过对应的接口完成固定，不需要额外制作复杂的转接支架。输出端采用法兰式输出结构，输出轴的轴伸尺寸、键槽规格都匹配常规的传动连接件标准，能直接对接链轮、联轴器、同步带轮等常用传动零件，不需要额外做轴头的二次加工。在建模过程中，所有的装配间隙都按照实际工程公差预留，齿轮啮合侧隙、轴承安装位的配合公差、油封的安装槽尺寸都符合通用机械设计规范，壳体上的油位观察孔、注油孔、放油螺塞的位置都做了合理排布，日常维护时不用拆解设备就能完成润滑油的更换与油位检查，

　　散热筋的排布顺着电机与减速器壳体的外形延伸，在设备连续运行时能增大散热面积，避免内部温升过高影响润滑脂性能与密封件寿命。这类传动单元的输出扭矩覆盖范围适配多数中小型设备的驱动需求，不需要额外增加中间传动环节就能直接驱动负载，整套结构的重心沿着电机与减速器的衔接轴线分布，安装后整体的动平衡表现更好，高速运行时不会出现明显的偏载振动。
