小型外转子无刷电机三维结构设计

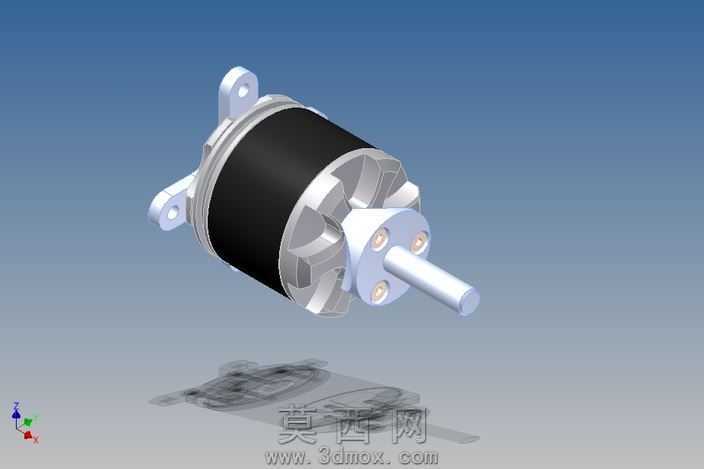

本模型为小型外转子无刷电机的三维设计成果，建模过程中严格遵循小型动力电机的实际结构比例进行搭建，首先通过草图绘制勾勒出电机各核心部件的截面轮廓，分别完成定子支撑底座、带安装耳的前端盖、外转子磁轭壳体、输出转轴、后端导流端盖等独立零件的建模。在零件建模阶段，对前端盖的两个对称安装支耳做了精准的结构还原，预留了标准安装孔位，支耳与端盖主体的过渡圆角做了平滑处理，避免应力集中的结构缺陷；外转子壳体采用圆柱薄壁结构设计，表面做了周向均匀分布的散热鳍片造型，既还原了实物的散热结构特征，也通过阵列特征保证了鳍片的间距均匀、造型规整；输出转轴采用阶梯轴结构，轴端与转子连接的法兰盘上预留了三个对称分布的固定孔位，孔位的同轴度、位置度都按照装配要求做了约束，确保虚拟装配时各部件无干涉。材质渲染阶段，为外转子磁轭部分赋予了哑光黑色的金属烤漆材质，模拟实际电机的磁钢封装外壳质感；端盖、散热鳍片、输出转轴部分赋予了银灰色磨砂铝合金材质，还原金属机加工零件的表面质感；安装支耳部分做了轻微的金属倒角高光处理，突出机加工零件的边缘细节。整体装配过程中，按照实际电机的装配逻辑添加配合约束，转轴与端盖轴承位设置同轴心配合，转子与定子之间预留均匀的气隙间隙，安装支耳的基准面与电机轴线设置垂直约束，保证整体结构的装配合理性。设计过程中充分考虑了小型外转子电机的实际使用场景，安装支耳的位置、尺寸适配常见的航模、小型电动设备的安装需求，散热鳍片的排布方向顺着电机转动的气流方向，能够在模型结构层面体现实际产品的散热设计思路，整体模型结构完整，各部件的连接关系清晰，可用于电机结构教学、小型动力设备配套选型参考、相关产品的结构设计参考使用，完整还原了这类小型无刷电机的典型结构特征，没有冗余的结构设计，每个造型特征都对应实际产品的功能需求。
