老虎外转子无刷电机三维结构设计

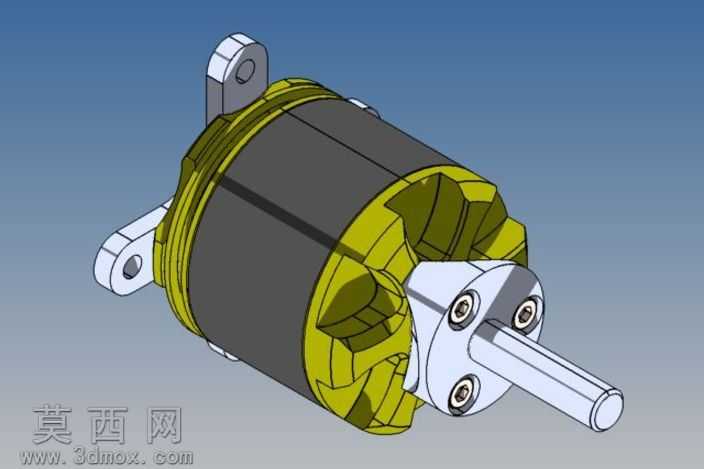

本模型为外转子无刷电机的三维结构设计，建模过程中严格遵循小型航模动力电机的实际尺寸比例，对电机的各个组成部件进行了精细化的参数化建模。首先搭建电机的核心支撑结构，即前端盖与后端盖部分，两个端盖均采用轻量化的金属材质设计，建模时还原了端盖上的安装吊耳结构，吊耳上预留的安装孔位做了精确的同轴度约束，保证后续装配时安装位的匹配精度，端盖与定子的配合止口也做了公差适配的结构设计，避免装配干涉。定子部分作为电机的核心固定组件，建模时还原了定子铁芯的叠片结构特征，铁芯外围的绕组部分做了简化但符合实际排布的造型设计，绕组与铁芯之间的绝缘结构也做了相应的结构体现，定子与中心输出轴的连接部位做了过盈配合的结构设计，保证轴体转动时的扭矩传递稳定性。外转子部分采用杯状结构设计，转子外壳内壁贴合永磁体的结构做了分块式建模，还原了永磁体的磁极排布特征，转子外壳外侧设计了散热鳍片结构，建模时对鳍片的排布角度、厚度做了符合空气动力学的优化设计，保证电机高速运转时能够通过鳍片带动气流带走工作热量，转子与后端盖的轴承配合位做了精准的尺寸约束，保证转子转动时的同轴度，减少运转抖动。输出轴部分采用台阶轴结构设计，轴端的螺纹孔、定位平面都做了精确还原，方便后续与外部传动部件进行连接固定，轴体与前端盖之间的轴承安装位也做了对应的结构设计，保证轴体转动的顺滑度。材质渲染方面，端盖与输出轴采用金属银灰色铝合金材质，调整了材质的金属度与粗糙度参数，还原金属机加工后的哑光金属质感；定子绕组采用绝缘漆包裹的铜色材质，调整材质的反光度体现漆包线的表层绝缘质感；外转子外壳采用亮黄色工程塑料与黑色金属段拼接的材质设计，黄色部分做了轻微的磨砂质感处理，黑色部分做了阳极氧化的金属质感，区分不同结构段的材质差异；永磁体部分采用深灰色金属材质，体现磁钢的厚重质感。整体装配过程中采用自底向上的装配思路，先将定子与输出轴、前端盖组装为核心固定组件，再将轴承压入对应安装位，随后将外转子与后端盖组装后套装在定子外侧，最后通过紧固件将前后端盖连接固定，所有装配约束均按照实际电机的装配逻辑添加，保证模型可以实现转动自由度的模拟，整体结构紧凑，细节还原度高，可用于电机结构教学、动力系统选型参考、相关产品结构改进的设计参照。
