多旋翼无人机用老虎MT2814无刷电机三维设计

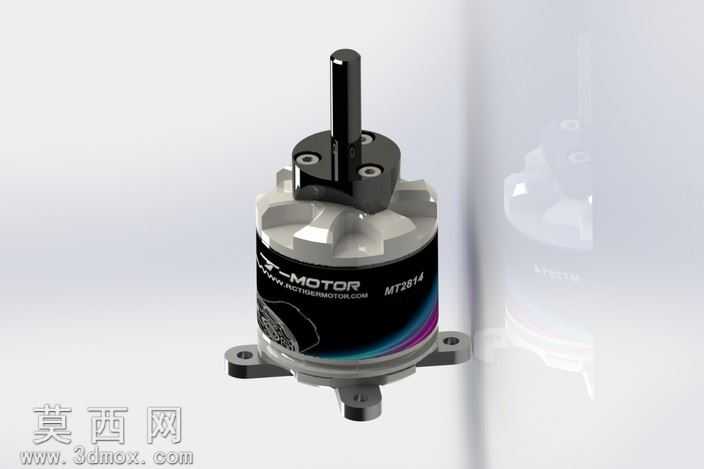

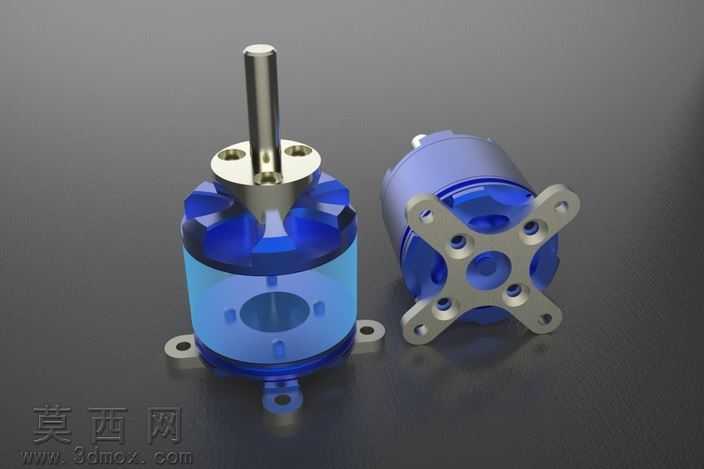

本作品为适配多旋翼飞行器的外转子无刷电机三维建模成果，建模过程严格遵循航模动力电机的实际尺寸比例与结构逻辑，完整还原了老虎MT2814型号电机的全部细节特征。建模阶段首先以电机输出轴为基准搭建核心装配基准轴，依次完成顶部输出轴、上端盖固定结构、定子绕组腔体、外转子磁钢壳体、底部安装基座的分步建模，各部件间的装配公差预留符合实际机械装配要求，上端盖的固定螺丝孔位、底部安装座的四个固定耳孔位均按照实物安装尺寸精准绘制，确保模型可直接用于后续的机架适配模拟、动力系统装配干涉检查。材质渲染阶段针对不同部件的物理属性做了精细化区分：输出轴采用高光亮面金属材质，还原高强度合金钢的冷金属质感；上端盖与底部安装座采用哑光磨砂铝合金材质，模拟航模电机常用的轻量化铝合金氧化表面效果；外转子壳体采用半哑光黑色塑料搭配金属印刷标识质感，还原原电机外壳的品牌丝印与型号标注细节，壳体侧面的彩色装饰条也按照实物色彩做了渐变材质处理，定子绕组区域做了半遮挡的深色哑光材质处理，还原电机内部结构的视觉层次感。结构设计上完整还原了外转子无刷电机的典型结构特征：中心固定轴与定子部分为静止组件，外转子壳体环绕定子做旋转运动，顶部输出轴与外转子壳体刚性连接用于传递扭矩，底部安装座预留的走线槽位也做了细节刻画，方便后续模拟电调接线的布线场景。整体建模过程兼顾了外观还原度与结构准确性，既可以用于航模产品的展示渲染，也可作为多旋翼飞行器动力系统装配仿真、机架结构适配验证的数字化模型基础，模型的各部件均做了独立分组，支持单独拆解查看内部结构，也可根据需求调整材质参数适配不同的渲染场景。
