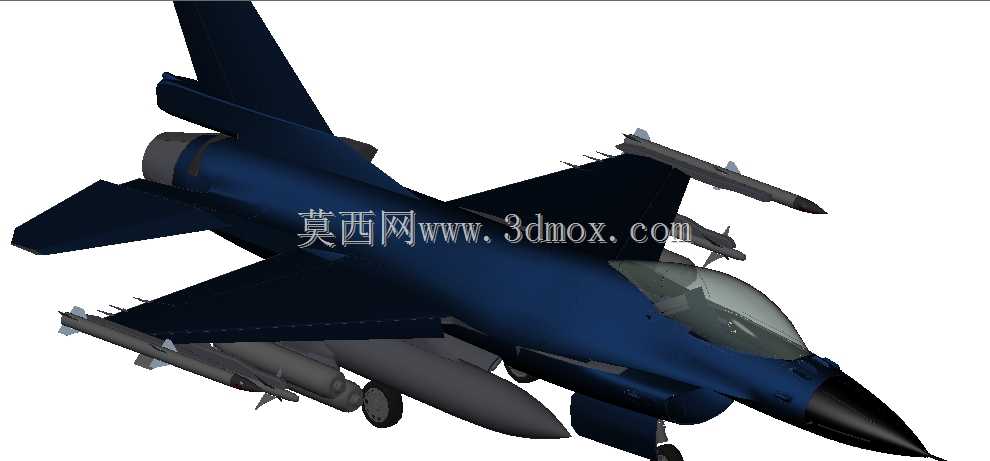

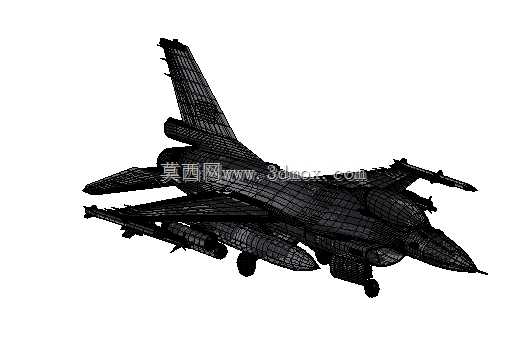

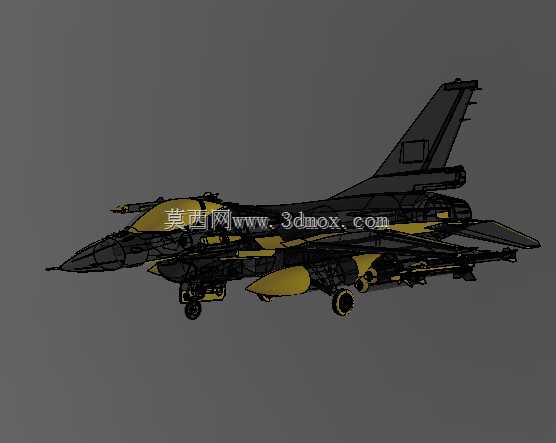

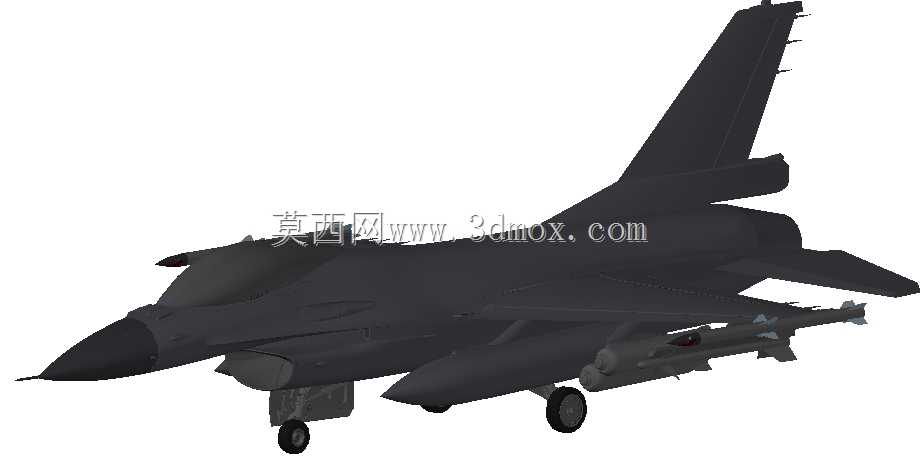

F-16战隼战斗机线框结构三维数模

　　在航空装备结构设计、作战仿真推演、航空教学实训等场景中，高还原度的战机三维结构数模是核心基础载体，本次呈现的F-16战隼战斗机线框结构数模，完整覆盖了该型单发轻型多用途战斗机的全机结构特征，能够适配不同场景下的使用需求。从实际用途来看，该型战机作为全球列装范围极广的轻型空中作战平台，承担制空争夺、近距空中支援、对地精确打击、战术侦察等多重任务，对应的三维数模可用于战机结构受力仿真、挂载方案匹配验证、地面维护模拟训练、航空科普教具开发等多个工程环节，无需从零开始搭建基础外形框架，大幅缩短前期建模周期。

　　从功能特性维度看，数模完整还原了该型战机的气动布局特征：采用翼身融合体设计，边条翼从机翼根部向前延伸至座舱后侧，搭配单垂尾、全动平尾的尾翼布局，机身腹部的进气道采用固定斜板设计，兼顾亚音速与跨音速飞行阶段的进气效率；线框结构清晰呈现了机身主承力框、翼梁、起落架舱、武器挂点、航电设备舱的分布位置，机身两侧翼下、翼尖及机身中线共设置9个外挂点，可匹配副油箱、空空导弹、对地攻击弹药、电子吊舱等不同挂载的接口尺寸，起落架采用前三点式布局，前起落架为双轮结构，主起落架为单轮结构，收放路径与机身舱室的匹配关系在数模中完整呈现，可直接用于收放机构的运动干涉校验。

　　设计思路上，该数模采用线框建模方式优先还原全机结构拓扑关系，没有做冗余的曲面蒙皮填充，能够让结构设计人员直观观察到内部构件的连接逻辑：机身从机头雷达罩开始，依次划分航电舱、座舱、燃油舱、发动机舱、尾喷管段，各舱段的分隔框位置与实机结构保持一致，机翼采用多梁式结构，翼梁与机身主承力框通过接头连接，垂尾内的承力梁与机身尾部框段刚性连接，全动平尾的转轴位置、操纵机构预留空间都在数模中做了明确标注，方便后续做结构细化设计时直接调用基准。

　　外形尺寸与安装边界方面，数模严格按照实机1:1比例还原，机身总长、翼展、机高、机翼面积等核心参数与实机公开参数一致，机身截面从机头的圆形截面逐步过渡到中后段的椭圆截面，翼身融合段的曲面过渡曲率符合气动设计要求，各挂点的间距、挂架安装面的尺寸公差预留都符合实机的接口标准，起落架放下状态的整机地面高度、主轮距、前主轮距参数完整，可直接用于地面滑行仿真、停机坪机位适配校验等场景；发动机舱的内部尺寸预留匹配该型战机标配的涡扇发动机安装边界，进气道的内流道截面尺寸、喉道位置都与实机保持一致，可直接用于进气效率仿真计算。

　　在实际工程应用中，这类线框结构数模相比实体填充模型，对硬件算力要求更低，在大规模空战仿真场景中可同时加载数十架同型机模型运行，不会出现算力过载的问题；在航空教学场景中，线框结构能够让学员清晰观察到战机内部的结构分布，避免实体蒙皮遮挡内部构件导致的认知偏差；在结构改进设计场景中，设计人员可直接在现有线框基础上调整局部构件尺寸，比如加改装新型航电设备时，可直接在数模上核对设备舱的安装空间，验证设备与周边构件的干涉情况，无需重新测绘整机外形。数模中对座舱盖的开启路径、雷达罩的翻起维护空间、机身各维护口盖的位置都做了对应标注，可直接用于地勤维护模拟训练系统的开发，让维护人员在虚拟环境中熟悉各口盖的位置、维护操作的空间边界，降低实机训练的成本与风险。
