航空用正六边形金属蜂窝夹芯结构设计

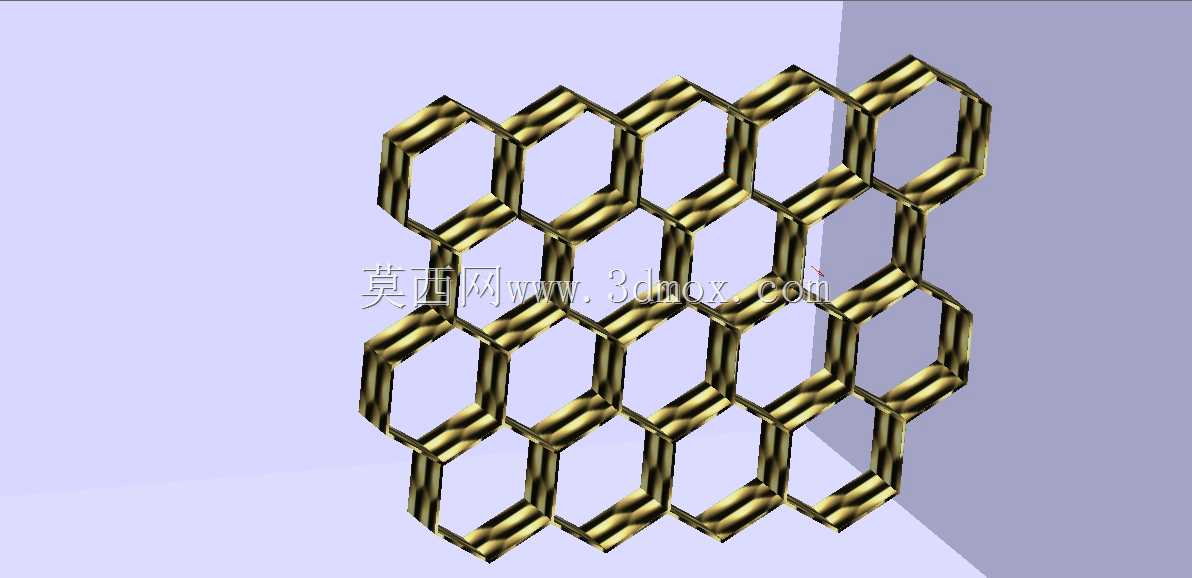

　　在航空飞行器结构设计领域，蜂窝夹芯结构的应用已经覆盖了从机身蒙皮、舱内隔板、机翼前缘到发动机短舱衬层的多个核心部位，这类结构的核心优势在于用极低的结构重量实现远超同重量实体板材的抗弯刚度与面外承力能力，而正六边形蜂窝芯作为夹芯结构的核心承力单元，其几何参数的设计直接决定了整个夹芯组件的力学表现。本次呈现的蜂窝芯结构采用等壁厚正六边形蜂窝格构型，单格蜂窝的边长与壁厚比值经过多轮迭代校核，既避免了壁厚过大带来的重量冗余，也防止壁厚不足导致蜂窝格在面外压缩载荷下出现提前失稳的问题。从实际装机场景来看，这类金属蜂窝芯通常会与上下两层高强度薄面板通过胶接或者钎焊的方式复合成整体夹芯板，在飞机机身次承力结构中，

　　这类夹芯板需要同时承受飞行过程中的气动压差、机身增压循环带来的交变载荷，以及起降阶段的振动冲击，蜂窝芯在其中的核心作用是连接上下层面板，将面板承受的局部载荷均匀分散到更大的受力面积上，同时承担面外剪切载荷，避免两块面板在弯曲载荷下出现相对滑移。设计这类蜂窝芯结构时，首先要明确装机位置的载荷边界：如果是用于机身侧壁板的蜂窝芯，需要重点考虑增压载荷下的面外压缩强度，以及巡航阶段温度交变带来的热胀冷缩匹配性，蜂窝格的尺寸不能设计过大，否则会导致面板在格间位置出现局部凹陷，影响气动外形的平整度；如果是用于舱内地板或者行李架支撑结构的蜂窝芯，则需要重点考虑局部集中载荷下的压溃性能，确保重物冲击时蜂窝芯可以通过渐进变形吸收能量，

　　避免结构出现脆性断裂。从结构几何特征来看，这款蜂窝芯采用连续成型的六边形阵列排布，相邻蜂窝格共用侧壁，这种排布方式的材料利用率在所有蜂窝构型中是最高的，相同密度下的结构刚度优于方形、三角形等其他格型，同时各向同性表现更好，在平面内两个正交方向的力学性能差异控制在5%以内，不会出现某个方向承力能力明显偏弱的问题。在安装边界的设计上，蜂窝芯组件的边缘通常需要做封边处理，避免水汽或者其他介质进入蜂窝格内部造成腐蚀，同时封边结构也可以提升蜂窝芯与周边连接框架的连接强度，避免安装位置出现应力集中导致蜂窝格撕裂。很多刚接触航空结构设计的工程师容易陷入“蜂窝密度越高强度越好”的误区，实际上在设计过程中需要平衡重量、强度、工艺性三者的关系：

　　蜂窝格边长过小会增加成型工艺的难度，胶接过程中也容易出现格内憋气导致的脱粘缺陷；边长过大则会降低结构的整体刚度，需要增加面板厚度来弥补，反而会带来整体重量的上升。这款蜂窝芯的格型参数是针对次承力结构场景优化的，在满足CCAR-25部相关结构强度要求的前提下，将结构重量控制到了最低，同时兼容常规的金属蜂窝成型工艺，不需要特殊的加工设备就可以实现批量生产。在实际使用过程中，这类蜂窝芯结构还具备不错的隔音降噪性能，蜂窝格形成的封闭空腔可以有效衰减中高频的气动噪声，这也是为什么民用客机的舱内壁板大量采用蜂窝夹芯结构的原因之一，在保证结构强度的同时可以提升舱内的乘坐舒适性。另外在维护性方面，这种等壁厚正六边形蜂窝芯的损伤检测难度更低，采用常规的敲击法或者超声检测就可以快速定位内部脱粘或者压溃的位置，局部维修时只需要切除损伤区域的蜂窝芯，替换同规格的蜂窝块后重新胶接面板即可，不需要整体更换整个夹芯板，能够有效降低飞行器的全生命周期维护成本。需要注意的是，蜂窝芯在与面板复合之前，必须对蜂窝的端面进行平整度处理，保证端面与面板的接触面积足够，避免胶接过程中出现局部缺胶的问题，同时蜂窝芯的摆放方向需要与主载荷方向匹配，虽然正六边形蜂窝的各向性能差异不大，但顺着蜂窝阵列排布方向的剪切强度还是会略高于斜向，在安装时需要将主承力方向与强度更高的方向对齐，最大化发挥结构的承力潜力。
