高精度机械式千分表三维结构模型

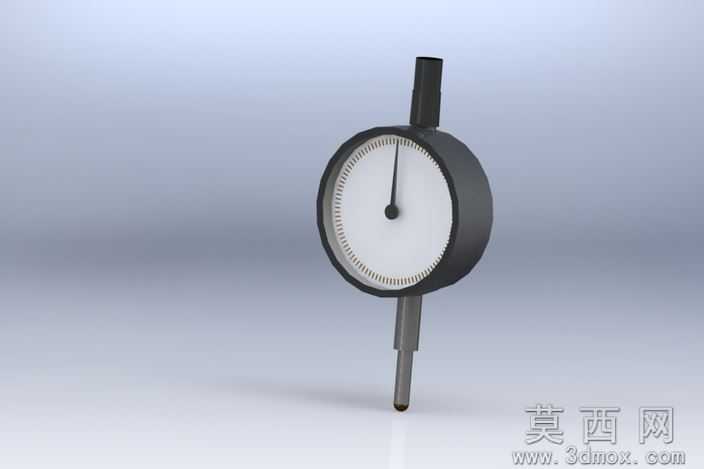

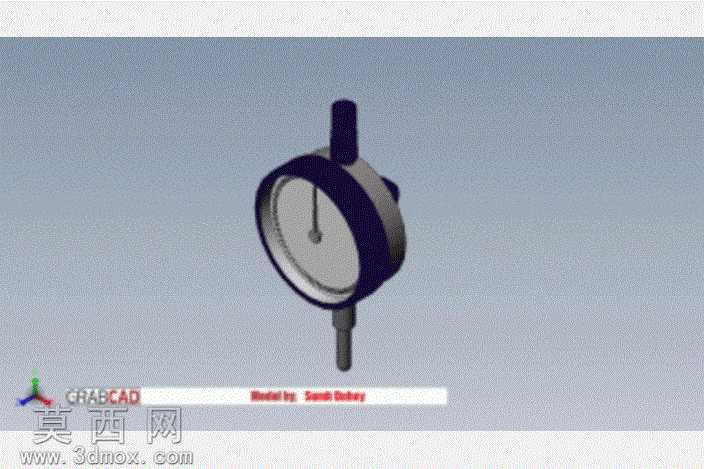

本模型为机械式千分表的完整三维结构建模成果，建模过程严格遵循实物千分表的尺寸比例与装配逻辑，依托三维建模软件完成全零件的参数化搭建，从表体外壳、测杆套筒、表盘基座到内部传动构件均逐一还原，确保各部件的装配间隙、配合关系完全符合实际量具的生产装配标准。建模阶段首先对千分表的外观轮廓进行草绘定位，通过旋转、拉伸、切除等基础特征命令构建主体基体，针对表圈的防滑滚花结构采用阵列特征完成细节刻画，测头的圆弧过渡、测杆的阶梯轴结构均按照真实量具的加工工艺要求做了倒角、圆角处理，避免模型出现尖锐棱角不符合实物特征的问题。材质渲染环节针对不同部件做了区分设置：表体金属外壳赋予哑光镀铬金属材质，调整反射粗糙度模拟真实量具表面的磨砂金属质感，避免过度反光造成的视觉失真；表盘部分采用乳白色哑光塑料材质，表面添加轻微的凹凸纹理模拟表盘刻度面的印刷质感，表圈的黑色防护圈赋予软质橡胶材质，调整漫反射参数还原橡胶的吸光特性，测头测量端面赋予高硬度硬质合金材质，通过高光反射参数突出测量面的高精度加工质感。结构设计上完整还原了千分表的夹持结构、测杆伸缩导向结构、表圈旋转调节结构，各活动部件的运动行程均按照实物参数做了限位设置，可直观演示千分表测杆位移带动表针转动的传动逻辑，清晰展现机械式千分表通过齿轮传动将微小直线位移转化为指针角位移的工作原理。模型整体布线规整，无冗余几何特征，所有零件均做了命名分组，方便后续进行装配干涉检查、工程图导出或者运动仿真操作，可作为机械测量课程的教学演示模型，也可用于精密检测设备相关的场景装配使用。
