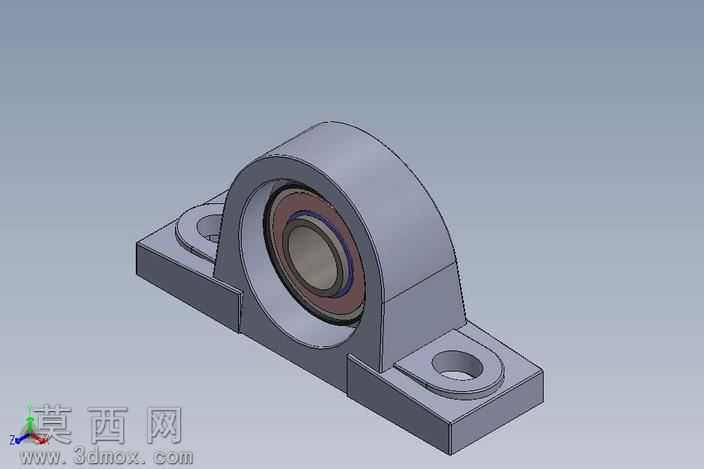

立式带座200系列外球面轴承三维设计

本模型为立式带座200系列外球面轴承，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循带座轴承的实际装配逻辑，将整体结构拆分为铸造轴承座本体、外球面轴承外圈、滚动体、保持架、内圈、密封组件多个独立零件分别建模后完成装配约束，完整还原了该类轴承的真实结构特征。建模阶段首先完成立式轴承座的基体绘制，通过拉伸、切除命令构建出带两个安装孔的菱形安装底座，再通过旋转、圆角命令生成上部的半圆轴承容纳腔，对安装孔的沉头结构、底座与腔体衔接处的铸造圆角、安装面的平面度特征都做了精准还原，保证轴承座的结构符合实际铸造加工的工艺特征，避免出现不符合生产逻辑的尖锐棱角与不合理壁厚。轴承部分的建模严格匹配200系列轴承的尺寸规范，通过旋转命令生成内圈与外圈的球面配合曲面，保证外球面与轴承座腔体的球面配合精度，滚动体采用圆周阵列方式完成排布，保持架的兜孔结构通过拉伸切除与圆周阵列实现，两侧的密封件通过薄壁拉伸与圆角处理还原橡胶密封的形态特征。材质渲染阶段，为铸造轴承座赋予灰铸铁材质，调整材质的粗糙度参数还原铸铁件哑光粗糙的表面质感，为轴承套圈赋予高碳铬轴承钢材质，添加轻微的金属反光效果体现精加工表面的特征，为滚动体赋予抛光轴承钢材质，设置较高的反光度体现滚动体的高精度加工表面，为密封件赋予丁腈橡胶材质，调整哑光深色的材质属性还原橡胶件的视觉特征，整体渲染效果区分了不同零件的材质差异，清晰展现各部件的结构边界。装配过程中添加了符合实际运动逻辑的配合约束，内圈可相对于外圈实现旋转自由度，滚动体与滚道之间添加相切约束还原真实的接触关系，轴承外圈与轴承座腔体之间添加同轴配合与球面贴合约束，还原带座轴承自动调心的结构特性，安装孔添加同轴与面重合约束模拟实际安装的定位逻辑。该模型完整还原了立式带座外球面轴承的结构特点，可用于机械传动结构的装配模拟、支撑部件的选型展示、相关机械设备的虚拟装配场景，能够直观展现该类轴承的安装方式、结构组成与功能特性，为相关机械设计场景提供准确的三维模型参考。
