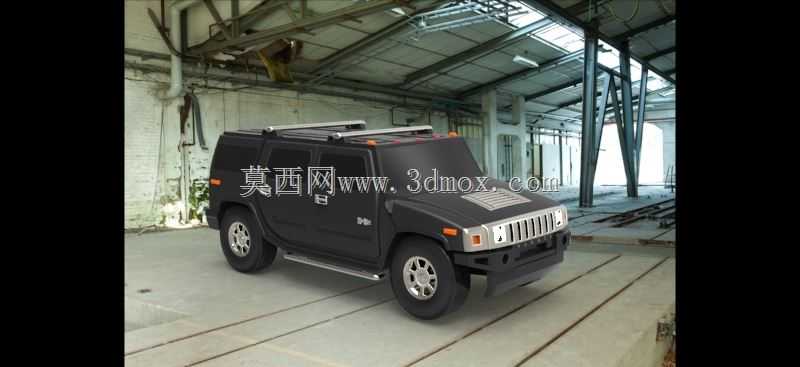

悍马H2越野乘用车整车结构三维设计

　　本次设计的硬派越野车型，面向非铺装路面通行、户外复杂工况穿越、特殊勤务通行等场景打造，区别于城市承载式车身SUV，整车采用非承载式车身架构，核心设计目标是在极端颠簸、大坡度攀爬、涉水、砂石路面等工况下保持结构可靠性与行驶稳定性。从实际用途出发，该车型可覆盖户外探险、野外作业通勤、应急救援勤务、复杂地形物资转运等多元需求，设计过程中优先保障整车抗扭刚度、离地间隙、接近角离去角等硬派越野核心参数，同时兼顾日常铺装路面行驶的基础操控舒适性。

　　设计思路上，首先确定整车的硬点边界：整车长度控制在4.8米级，宽度控制在2米级，高度控制在1.9米级，轴距设定在3.1米级别，保证车内三排乘坐空间的同时，兼顾越野场景下的转弯半径控制，避免轴距过长导致的交叉轴通过性下降。车身安装边界方面，非承载式车架作为核心承载基体，所有底盘部件、车身覆盖件、动力总成均通过悬置结构与车架连接，车架采用梯形封闭梁结构，纵梁厚度根据受力分布做差异化设计，前部碰撞溃缩区采用梯度强度材料，中部乘员舱下方纵梁做加强处理，后部拖拽区域预留标准拖车接口安装位，满足最大3.5吨的拖拽载荷要求。

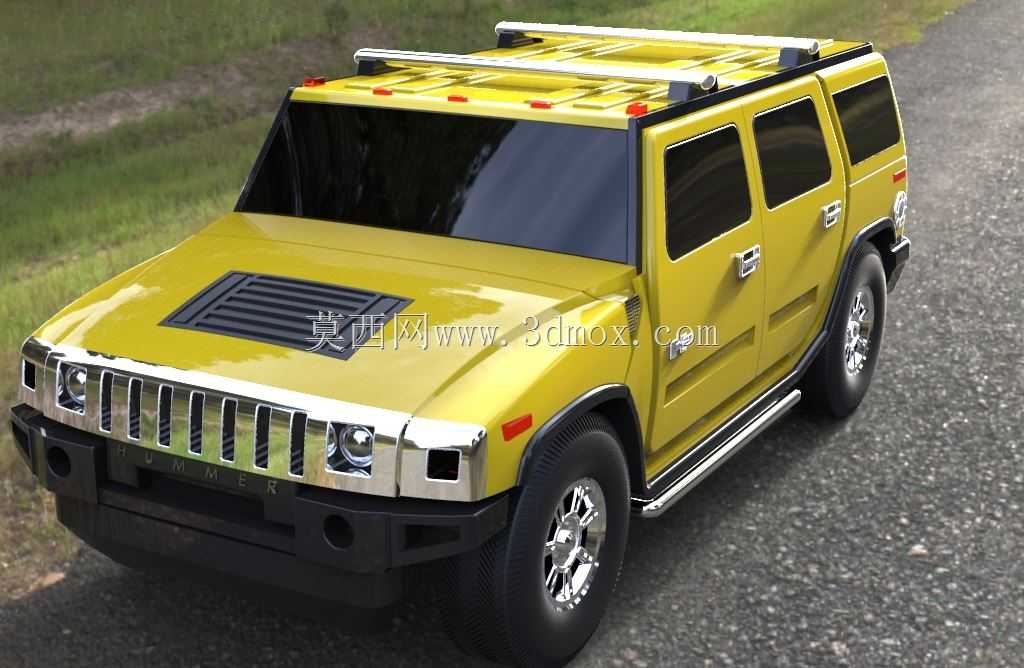

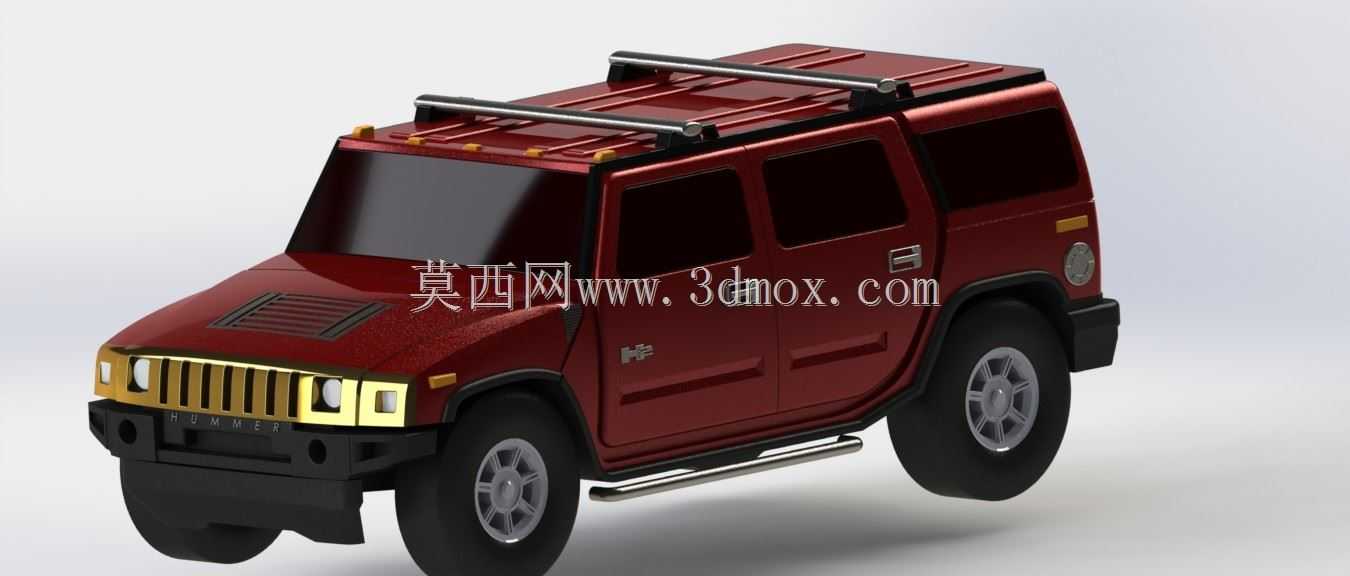

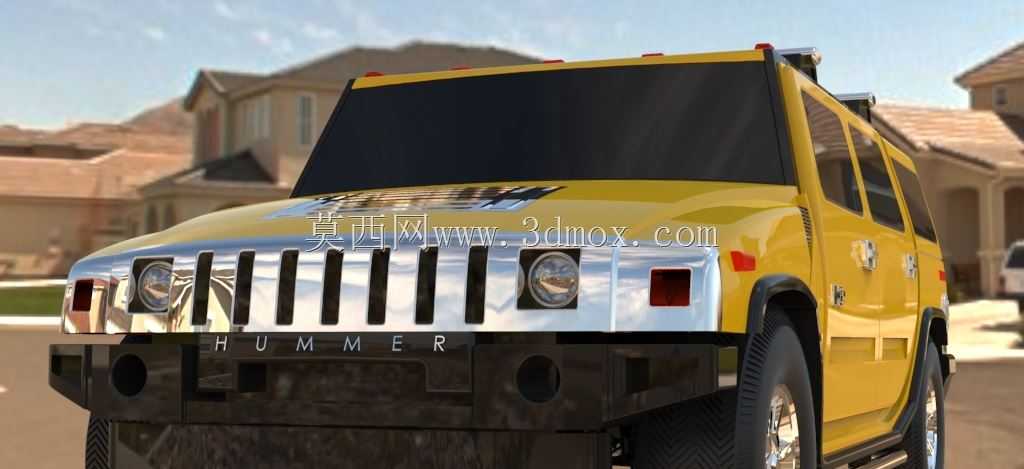

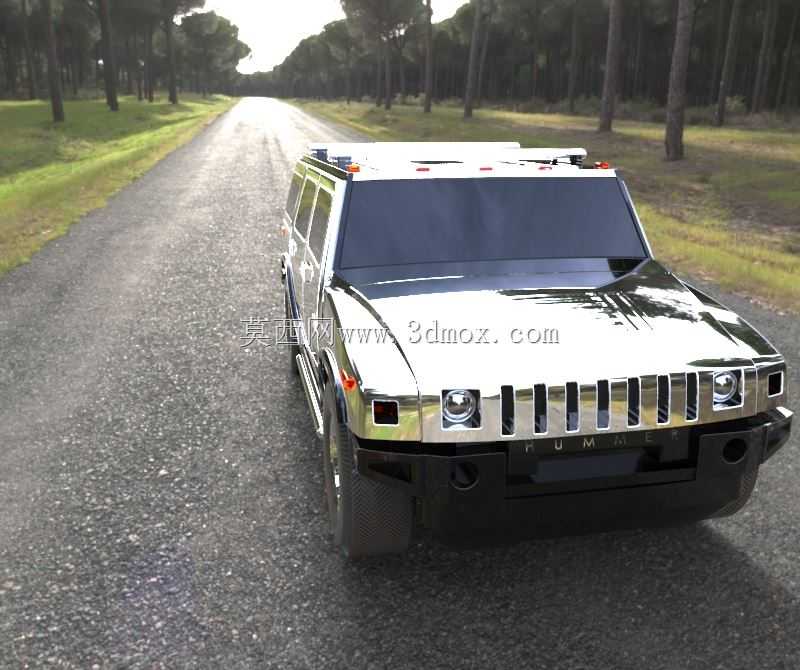

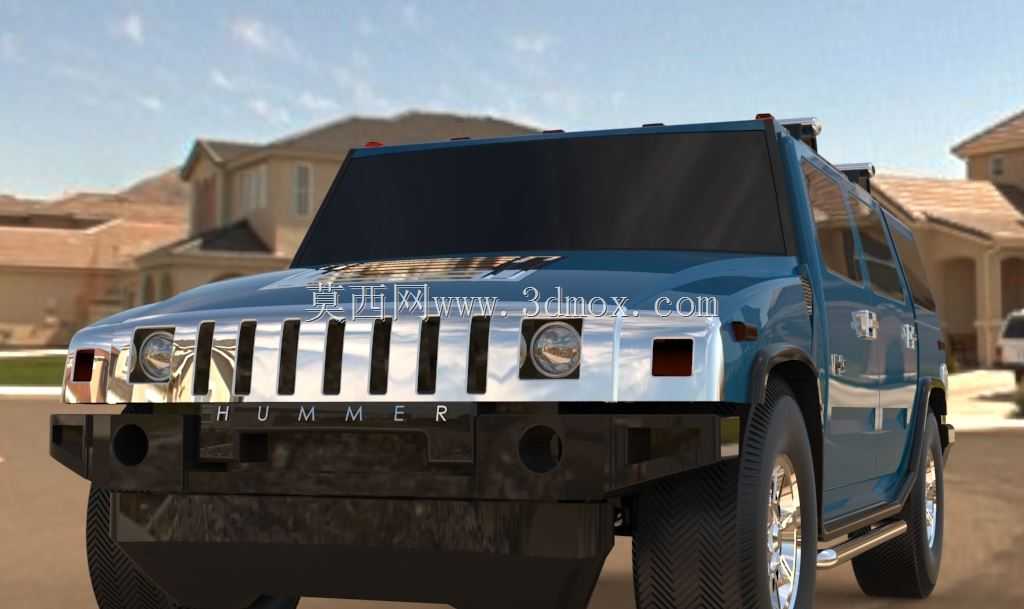

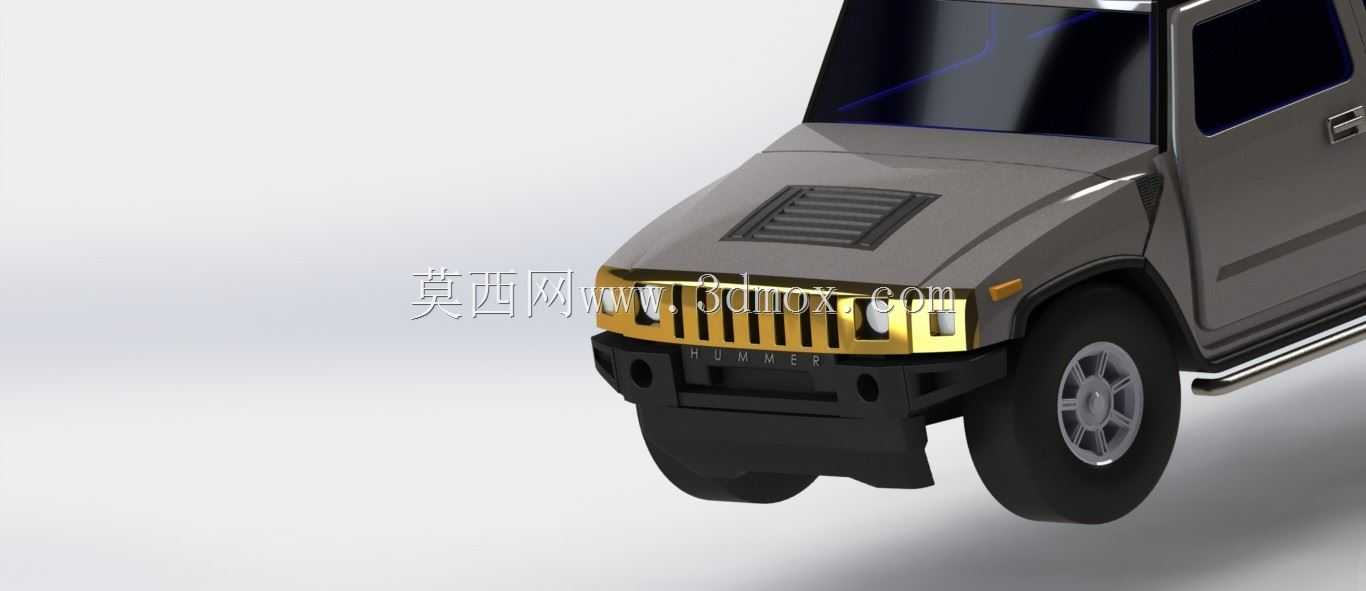

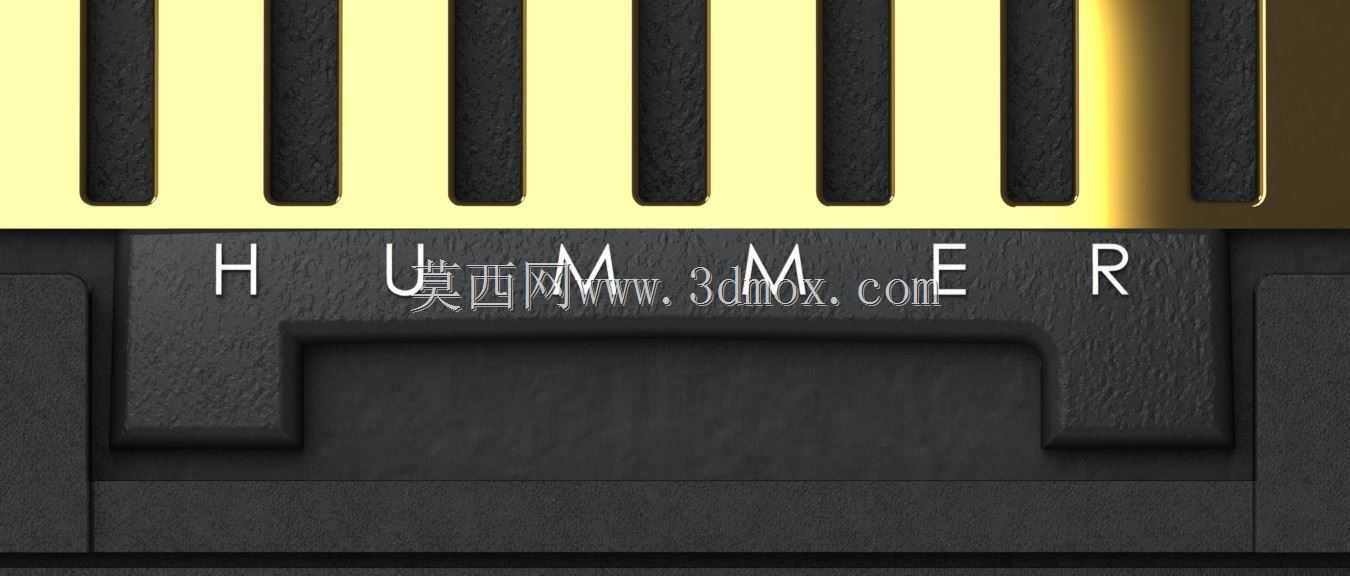

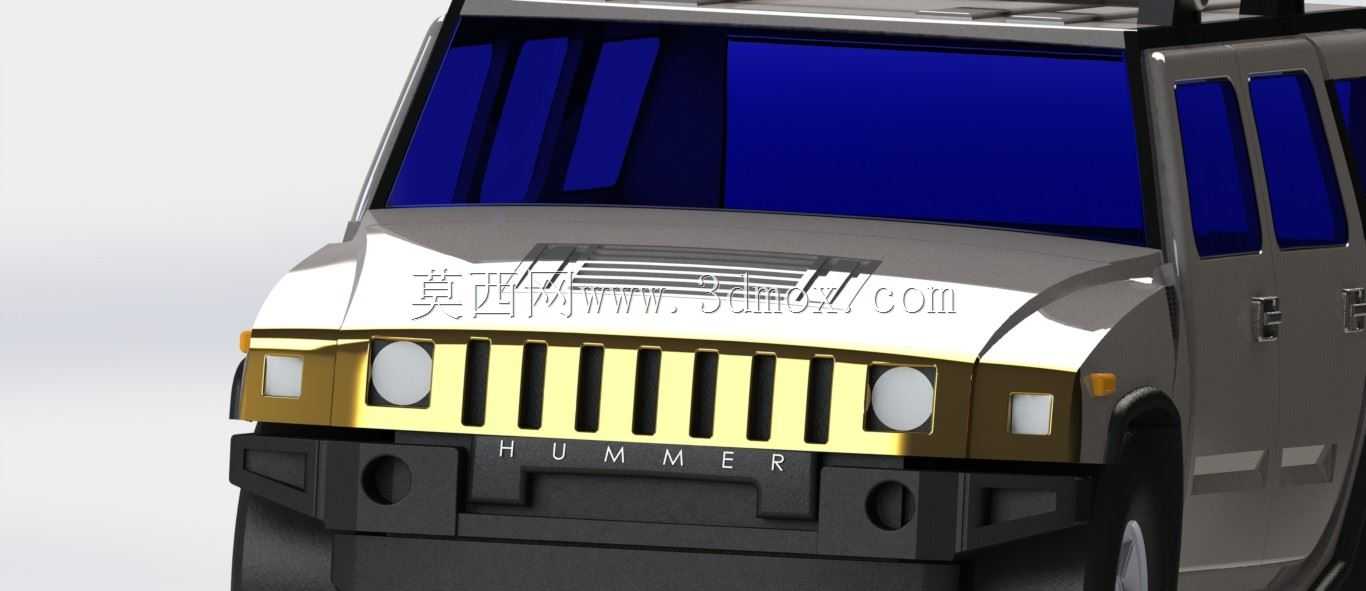

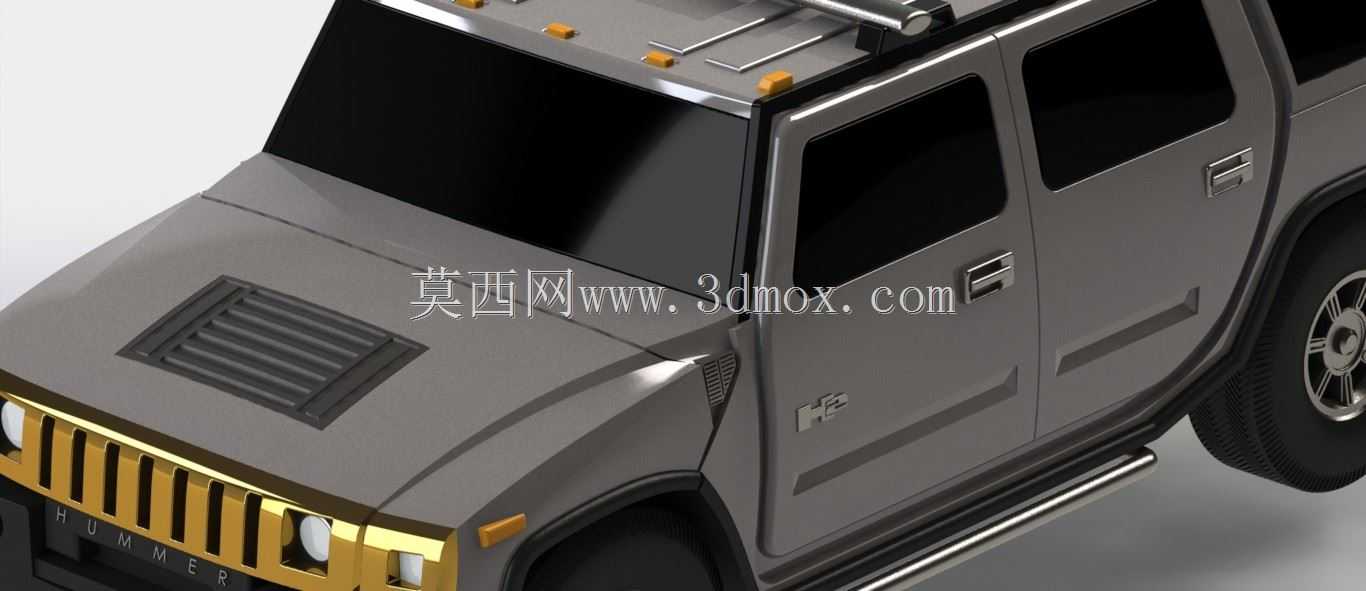

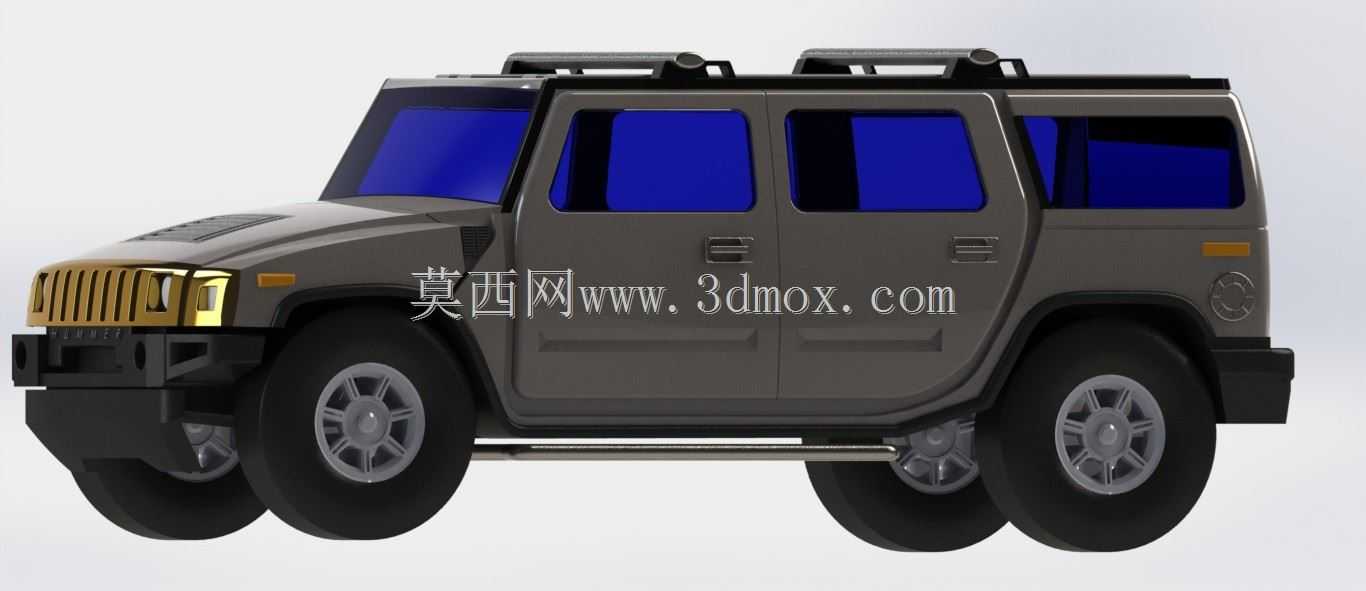

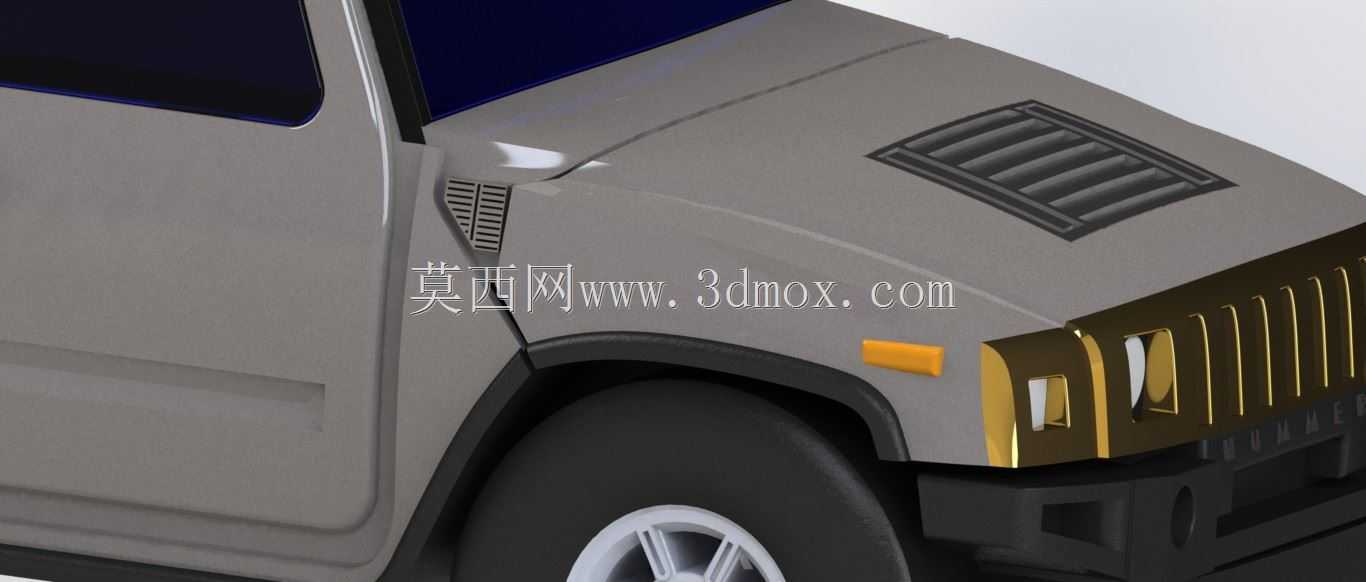

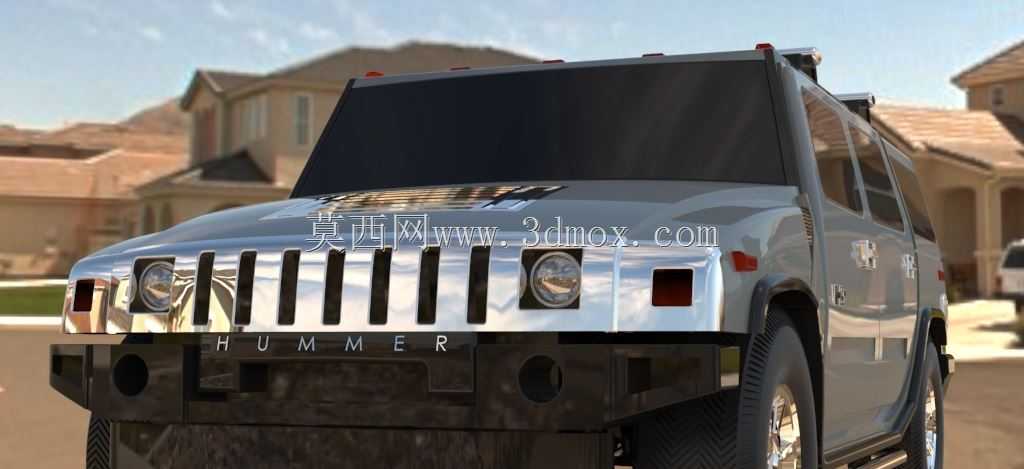

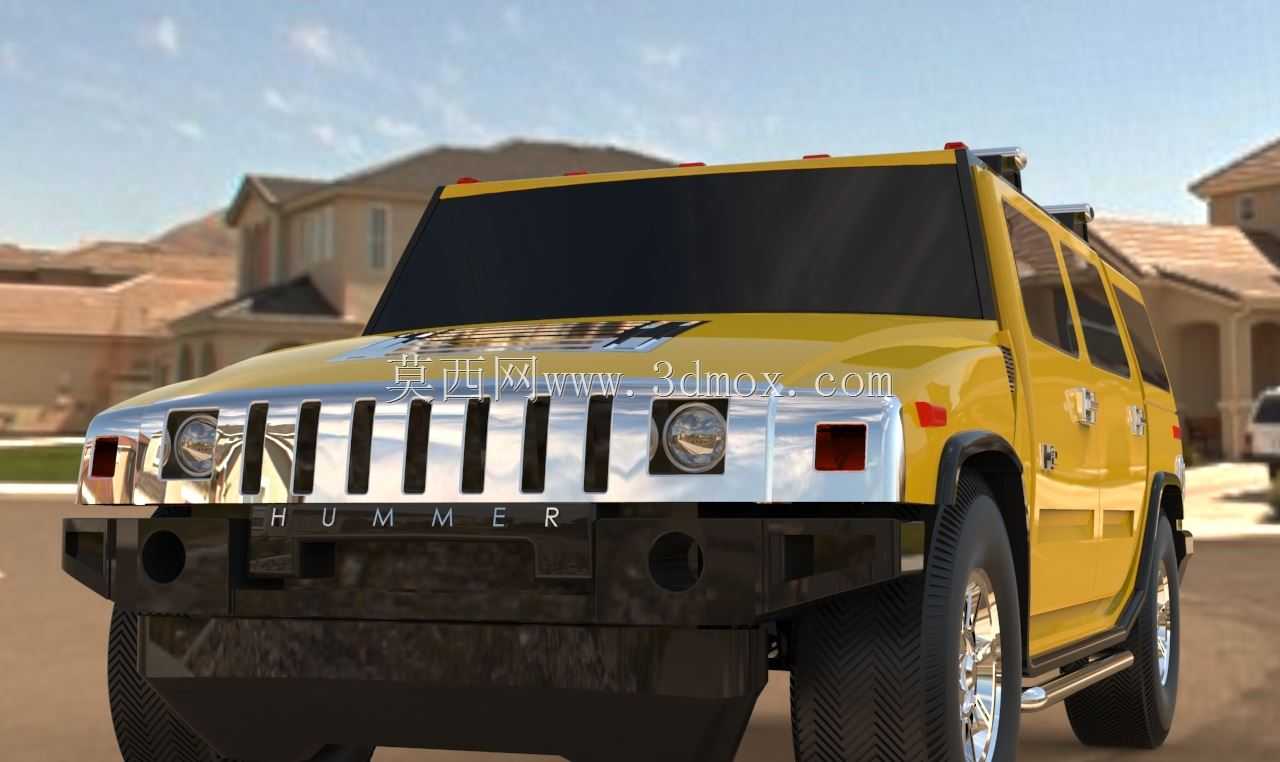

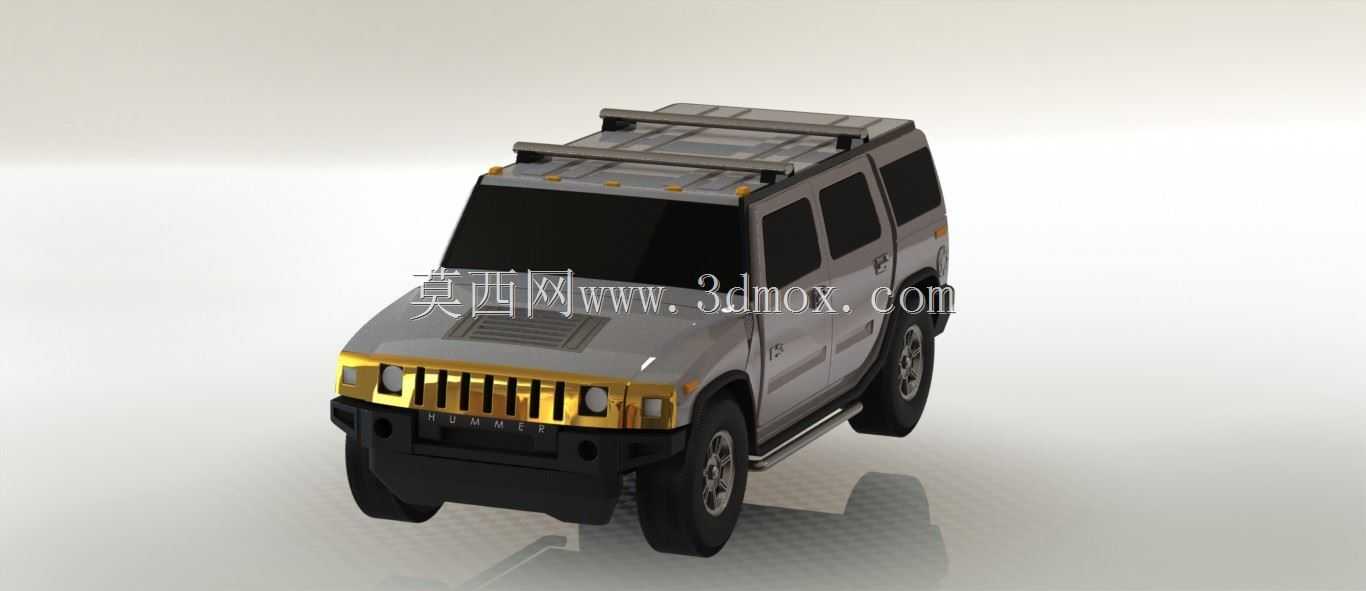

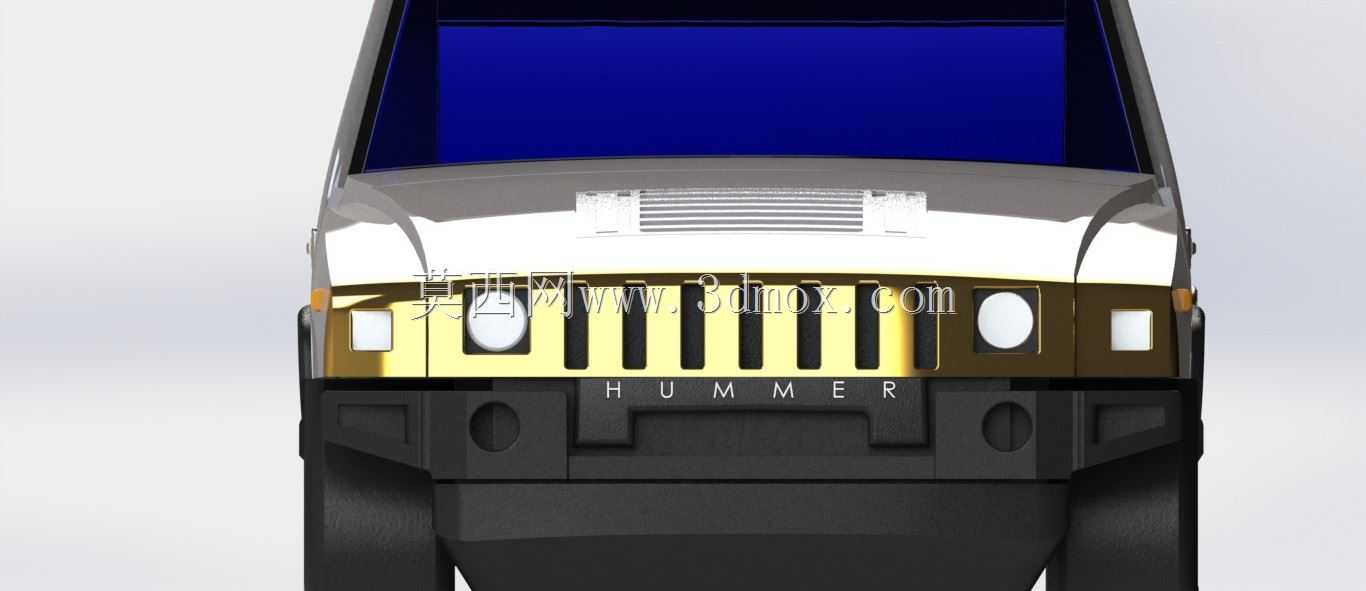

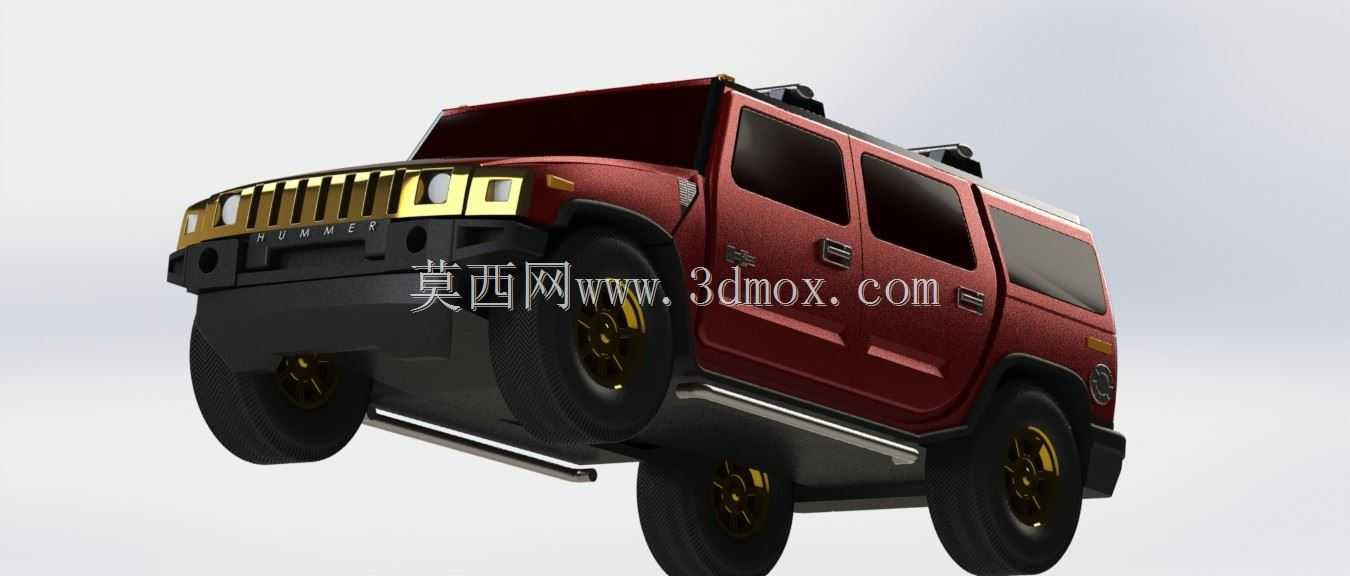

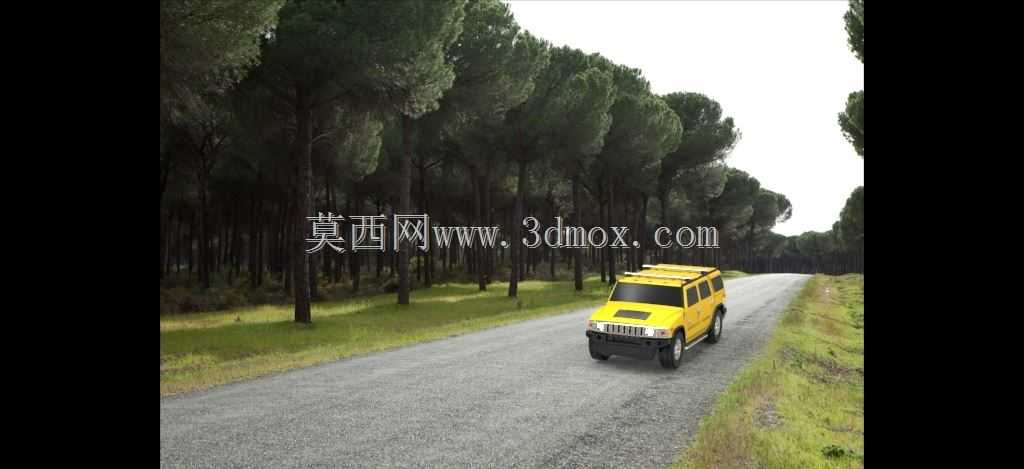

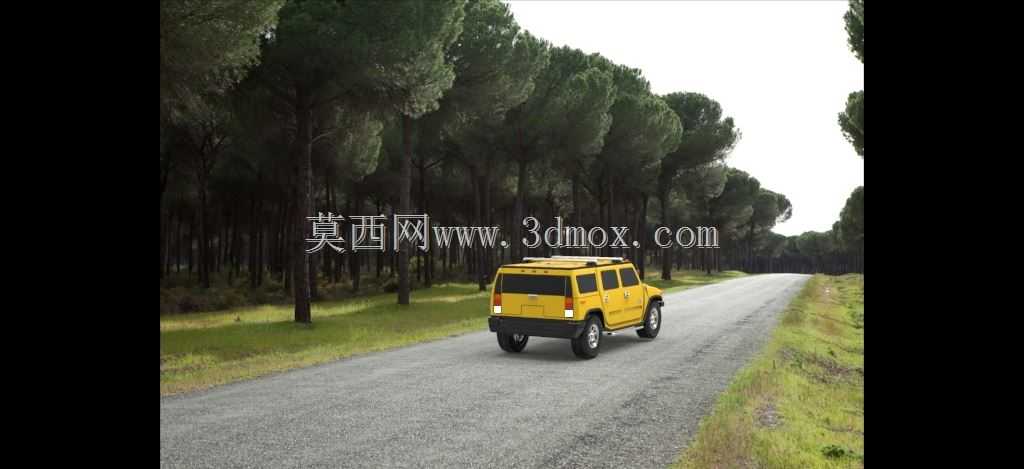

　　外形设计层面，保留硬派越野车型的方正造型特征，这种设计并非单纯的风格取向，而是从工程实用性出发：方正的车身轮廓可以最大化车内垂直空间与横向空间，便于在野外场景下搭载大件装备，同时平直的引擎盖线条可以让驾驶员在越野场景下清晰判断车头位置与前轮轨迹，降低复杂路况下的操作难度。车头采用竖向条幅进气格栅，一方面是品牌识别特征，另一方面竖向结构在越野场景下不易被枯枝、碎石堵塞，同时便于后期加装防护网、绞盘托盘等越野改装部件。前保险杠采用高强度复合材质搭配金属防撞梁，保险杠下部预留绞盘安装位与拖车钩安装点，接近角设计为40度，离去角设计为37度，纵向通过角达到28度，最小离地间隙在满载状态下保持240mm以上，满足绝大多数越野场景的通过性要求。

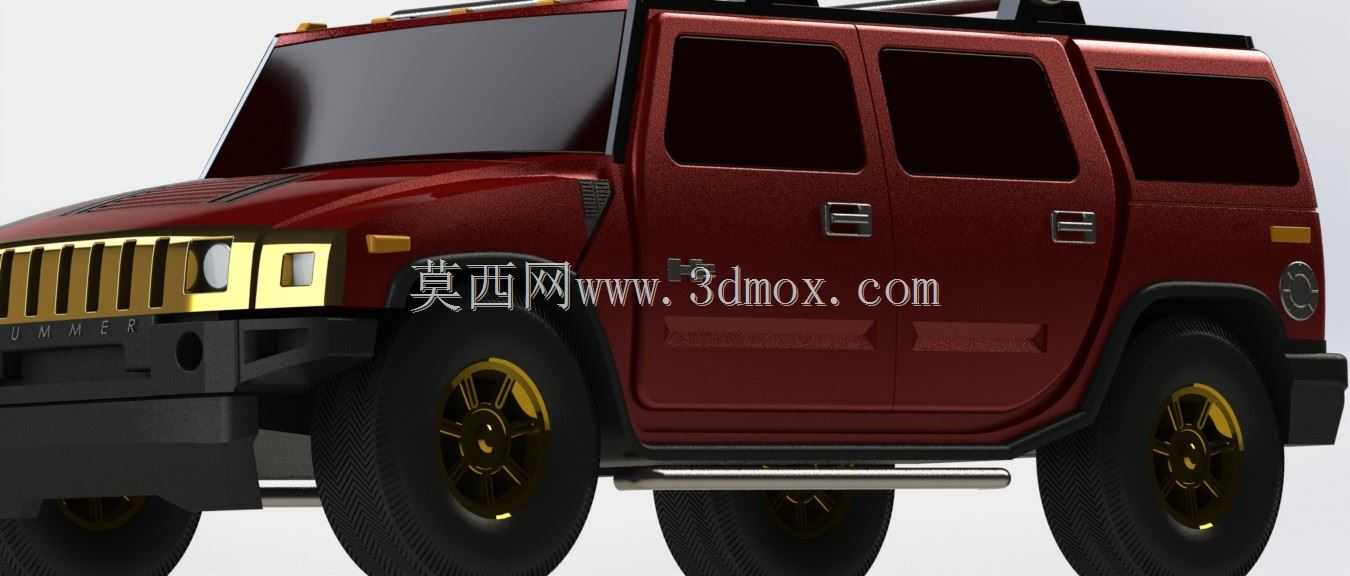

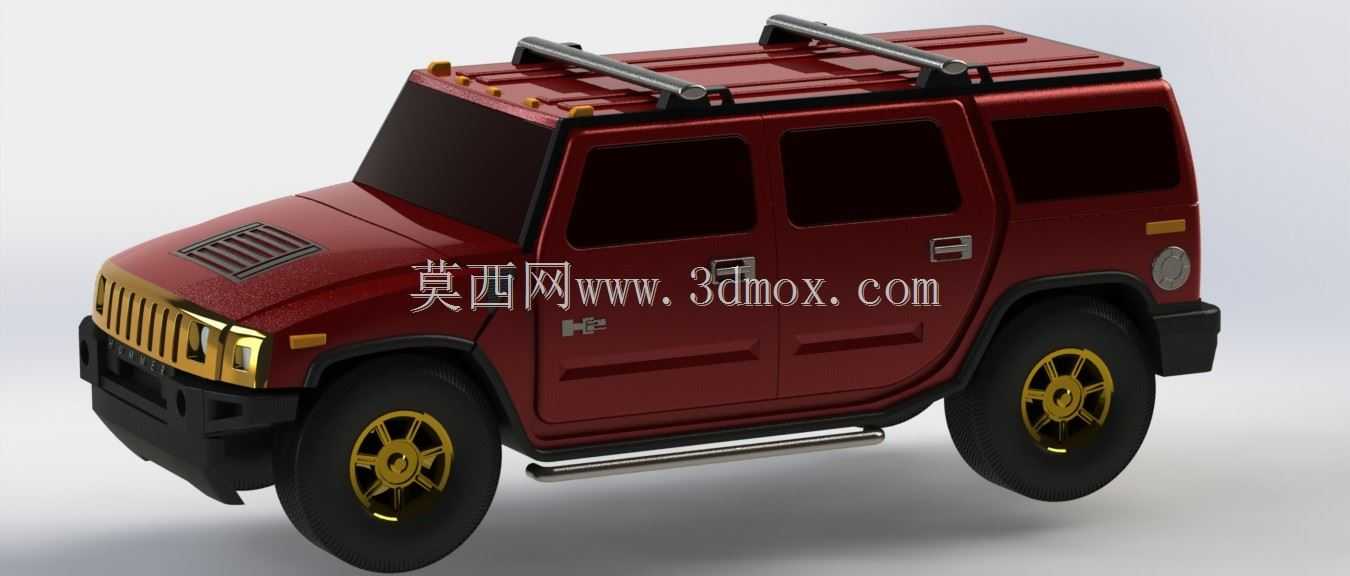

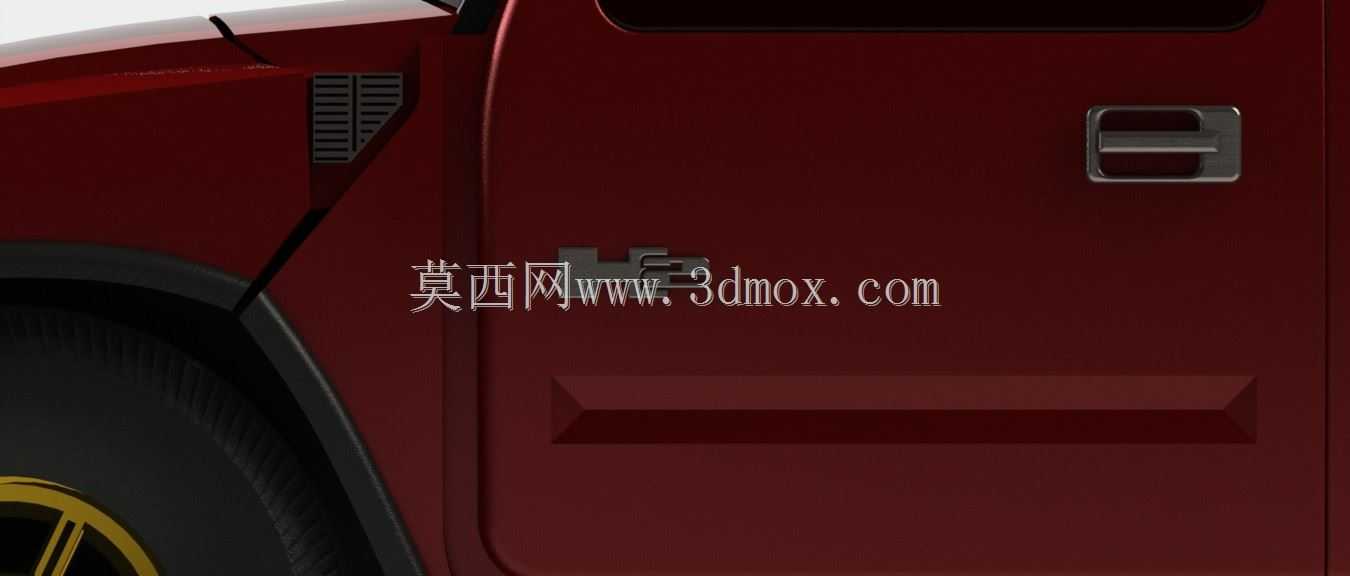

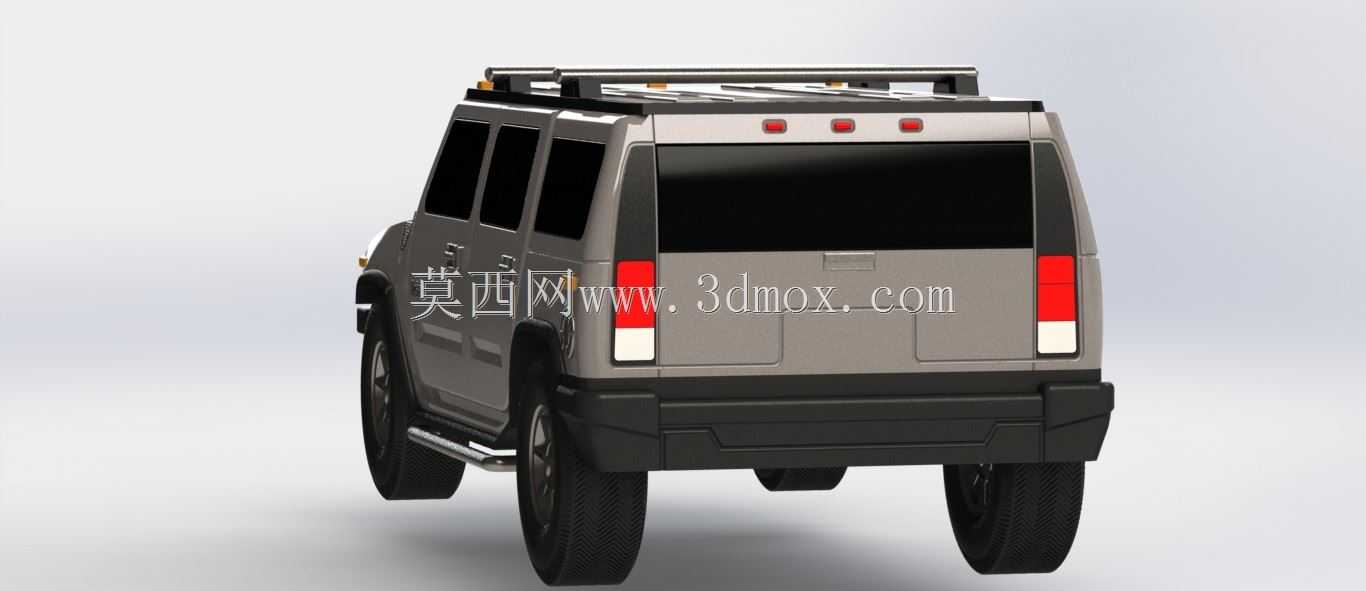

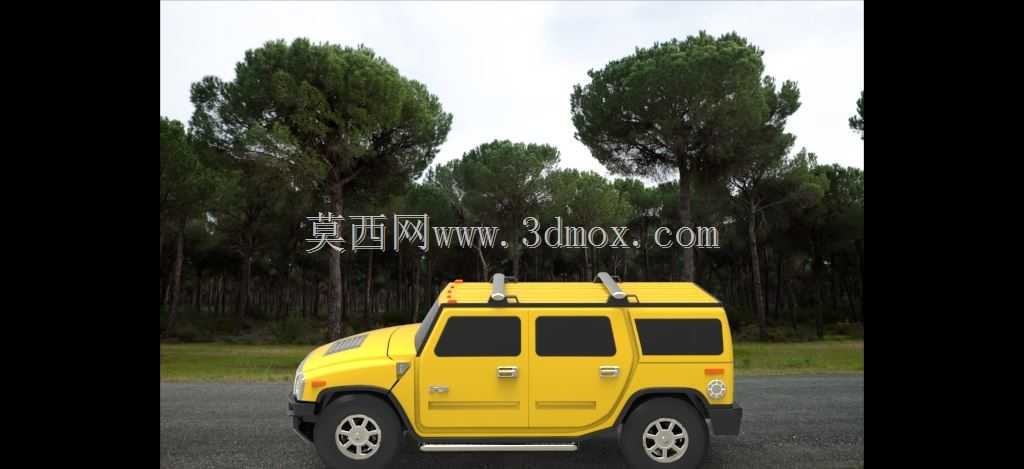

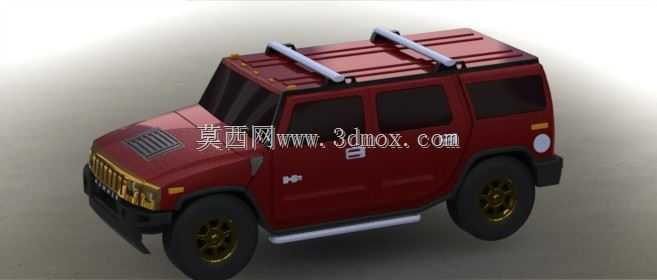

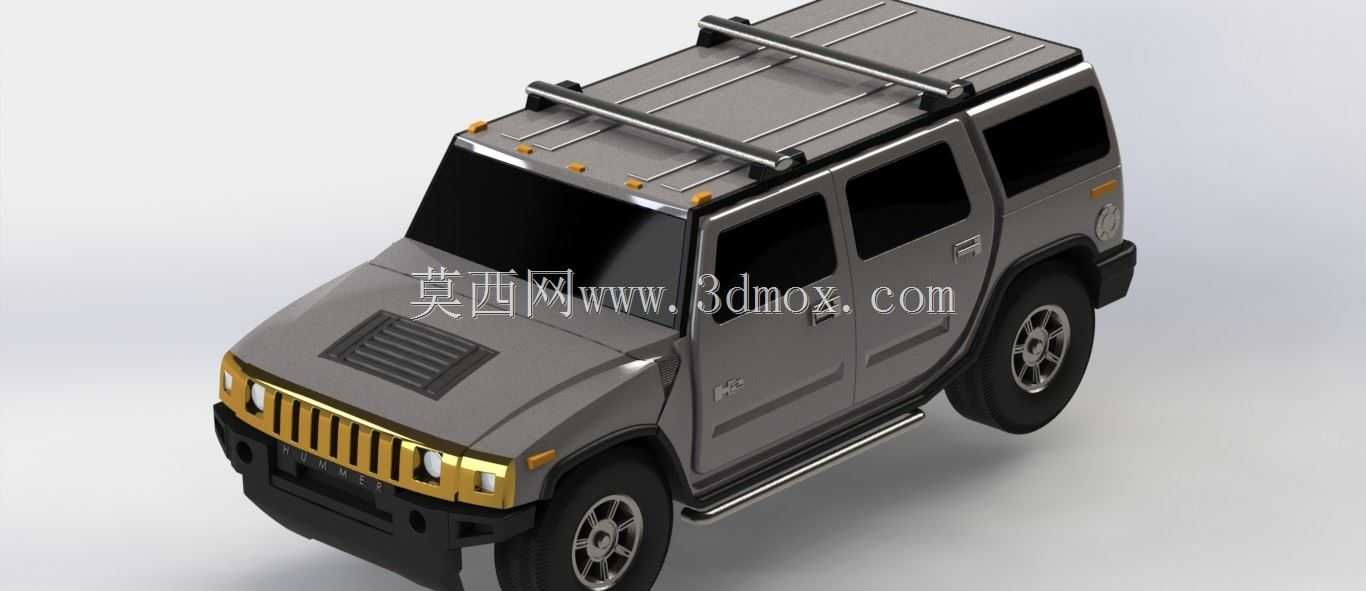

　　车身侧面设计中，轮拱采用外扩式宽体结构，一方面容纳大尺寸越野轮胎与长行程悬架的跳动空间，另一方面可以阻挡车轮卷起的砂石击打车身侧面，侧踏板采用固定式高强度金属结构，安装位置与车架纵梁直接连接，可承受单侧200kg以上的踩踏载荷，同时避免电动踏板在越野场景下易被磕碰损坏的问题。车顶预留纵向行李架安装导轨，导轨与车顶加强梁直接连接，可承载100kg以上的车顶载荷，满足车顶帐篷、备用油桶、户外装备的搭载需求，车顶前部预留辅助灯安装位，后部预留高位刹车灯与倒车灯扩展接口。

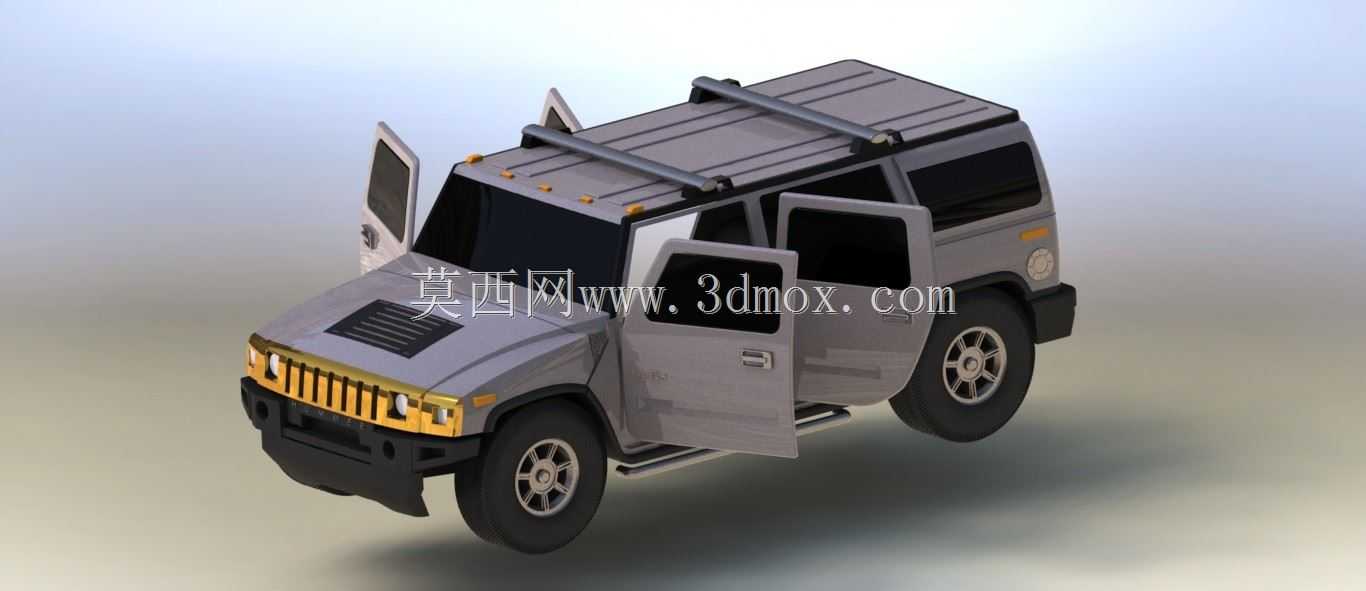

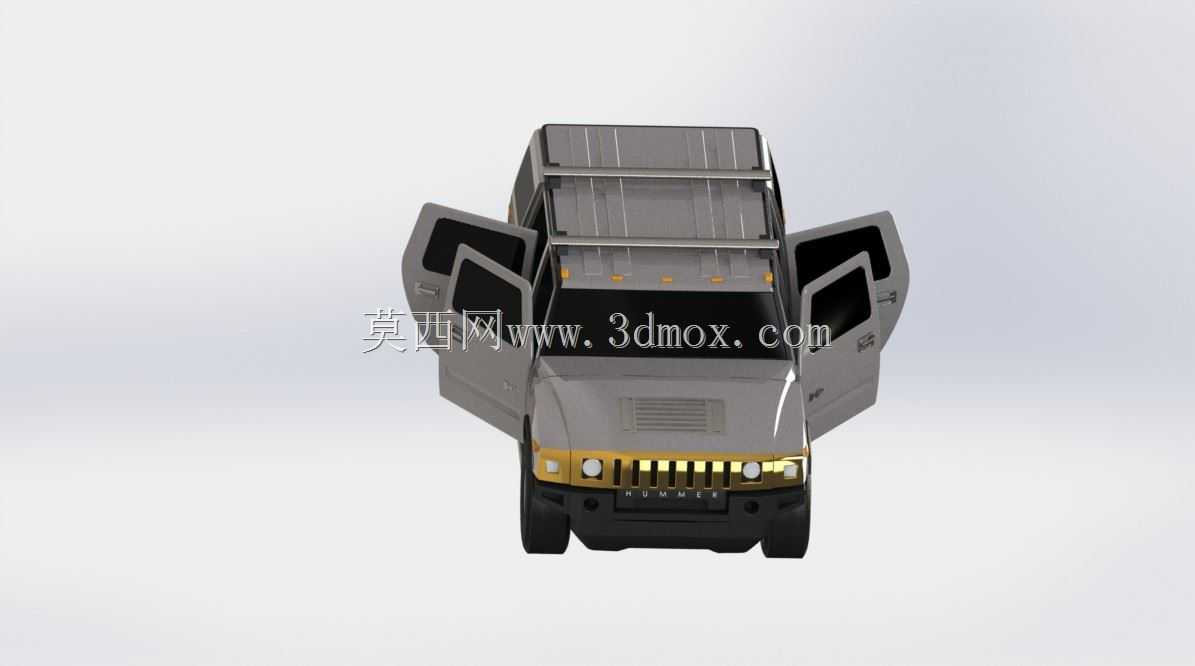

　　功能特性设计上，车门采用三层密封结构，保证涉水场景下的车内防水性能，车门铰链采用锻造高强度结构，可在车身发生扭转变形时仍保证车门正常开启关闭。车窗采用双层夹胶玻璃，前部侧窗与前风挡具备防紫外线与防碎石冲击性能，后部侧窗采用隐私玻璃设计，同时预留车窗防护网安装接口。车内地板采用防滑防水材质，便于野外使用后的清洁打理，座椅采用防水耐磨面料，座椅骨架做加强处理，可在大冲击工况下保持结构强度。底盘部分，悬架采用前双叉臂独立悬架、后五连杆整体桥结构，兼顾铺装路面的操控稳定性与非铺装路面的悬架行程，减震器采用双向作用筒式减震，搭配螺旋弹簧，悬架最大行程达到220mm，保证交叉轴场景下的车轮接地性。制动系统采用四轮通风盘式结构，搭配大尺寸制动卡钳，保证重载、长下坡场景下的制动稳定性，轮胎采用全地形越野轮胎，胎壁厚度做加强处理，适配低胎压越野场景下的使用需求。

　　动力总成安装边界方面，发动机舱预留大排量V型发动机与自动变速箱的安装空间，同时预留分动箱的安装位置，分动箱采用带低速四驱档位的结构，低速档传动比设定为2.64:1，可将轮上扭矩放大2.6倍以上，满足攀爬大坡度陡坡的扭矩需求。传动系统采用四驱结构，配备中央差速锁与后轴差速锁，可选装前轴差速锁，保证极端打滑场景下的动力传递。燃油系统采用大容积油箱，油箱安装在车架纵梁内侧，避免越野场景下的磕碰损坏，油箱材质采用工程塑料搭配金属防护板，兼顾轻量化与抗冲击性能。排气系统采用高位排气设计，排气出口位置高于车架纵梁，提升整车涉水深度，涉水深度可达到700mm以上，满足中等深度涉水场景的通行需求。

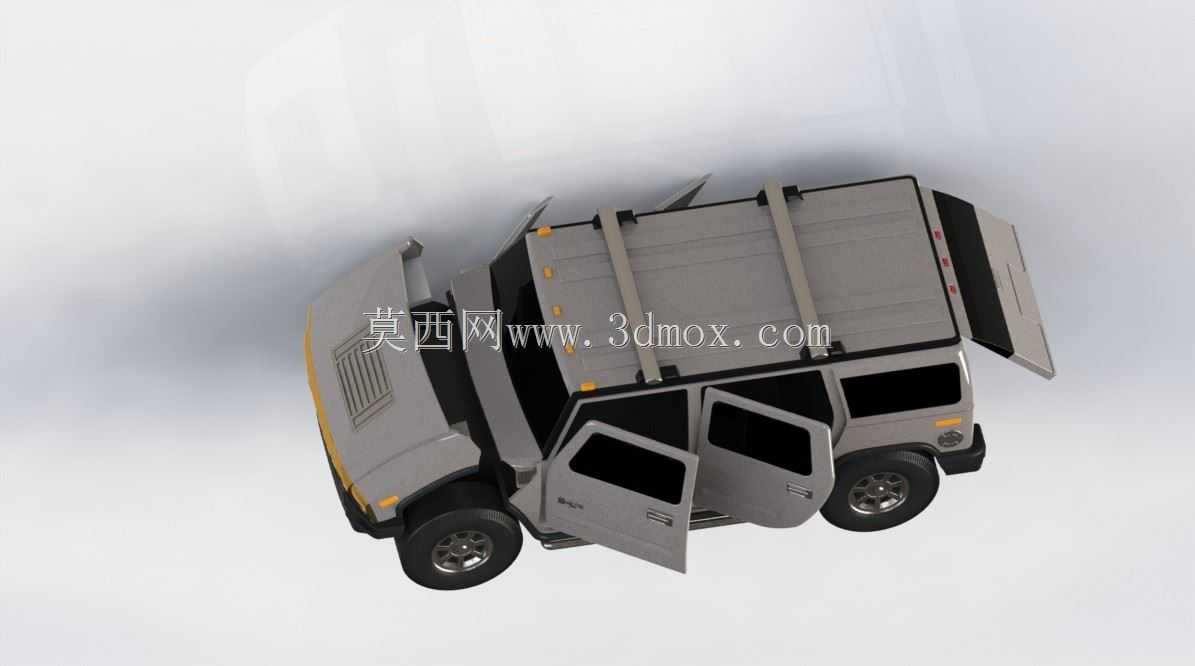

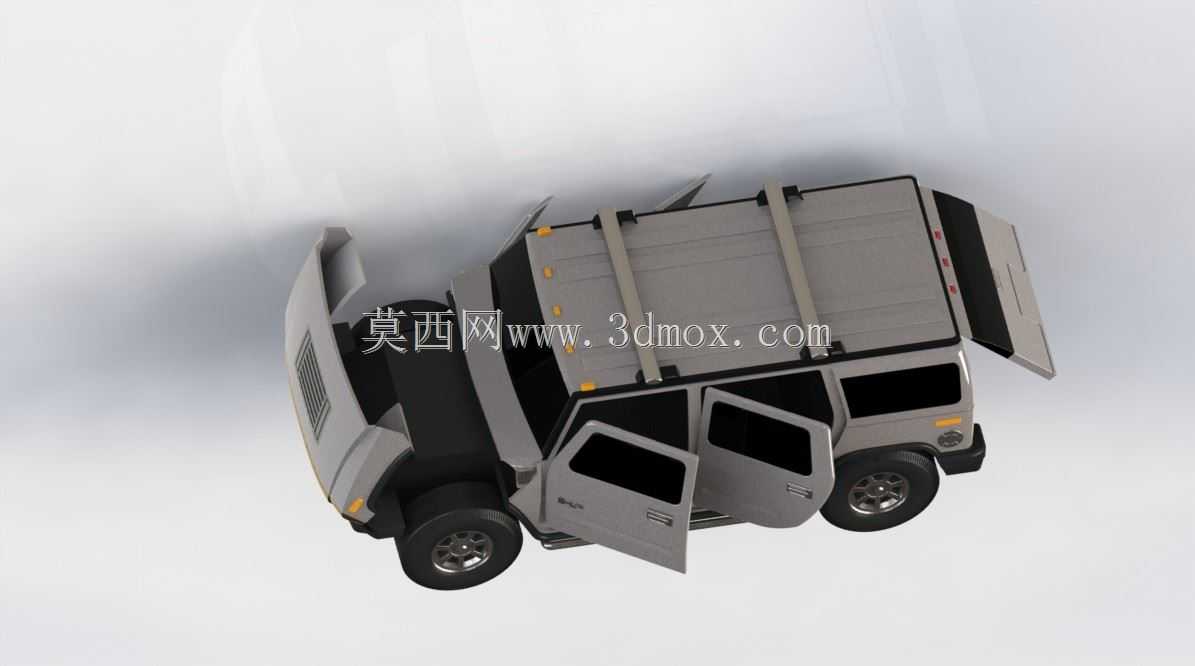

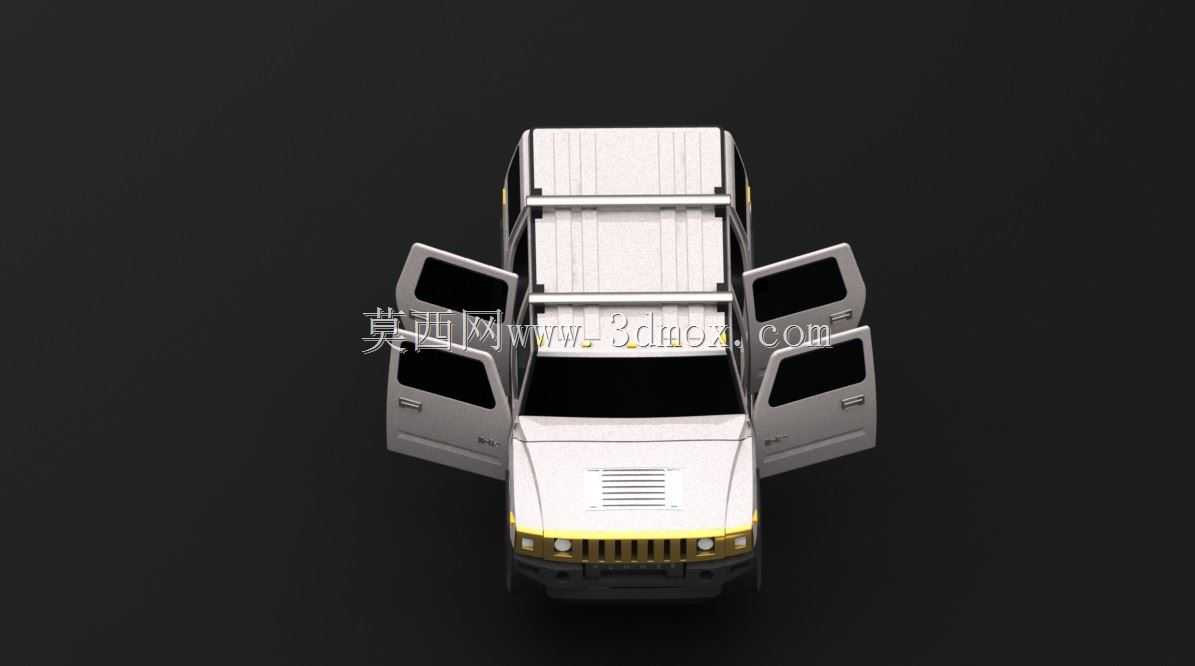

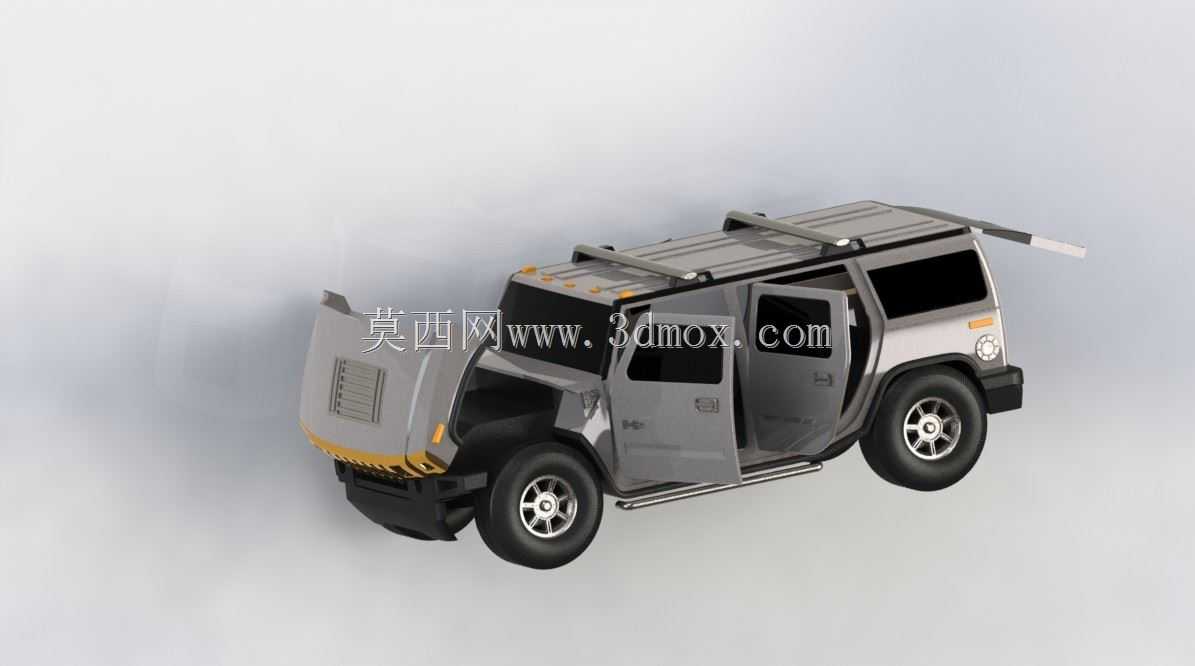

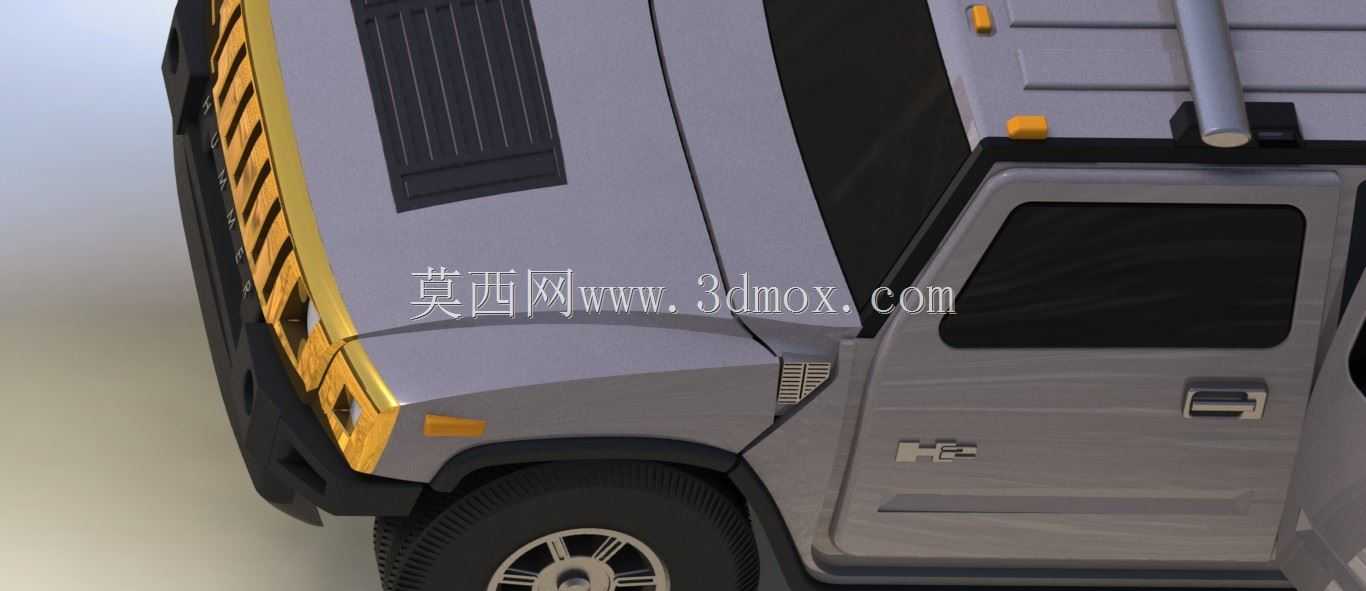

　　整车设计过程中，所有外覆盖件的安装点均做了模块化设计，前翼子板、车门、后尾门等部件均可单独拆卸更换，降低越野场景下部件损坏后的维修成本，车身所有钣金缝隙均做了均匀化控制，既保证装配精度，也避免越野场景下车身扭转导致的部件干涉。电气系统预留了充足的改装接口，包括前部辅助灯电源、车顶设备电源、后部拖车电源接口，所有线路均采用防水接插件，布置在车架纵梁内侧，避免泥水侵蚀与磕碰损坏。
