透明柄接触式测电笔精细三维建模作品

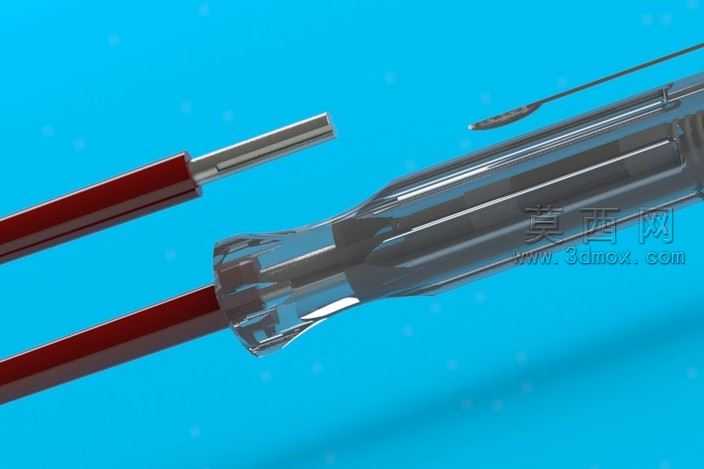

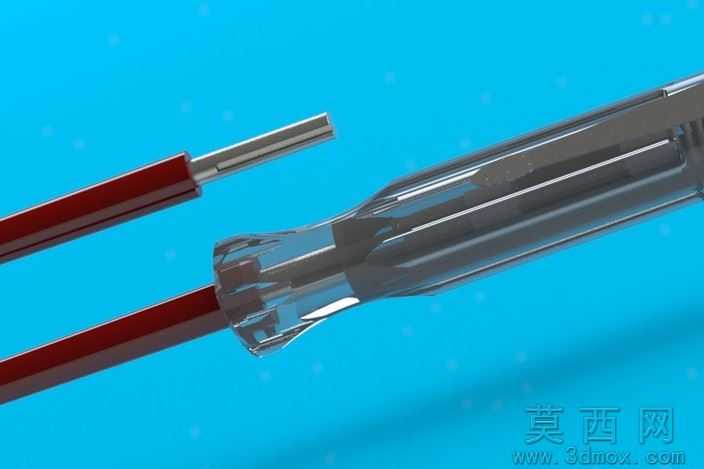

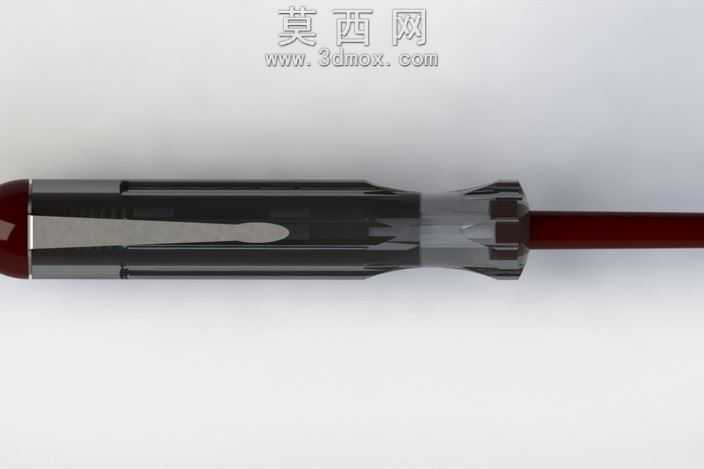

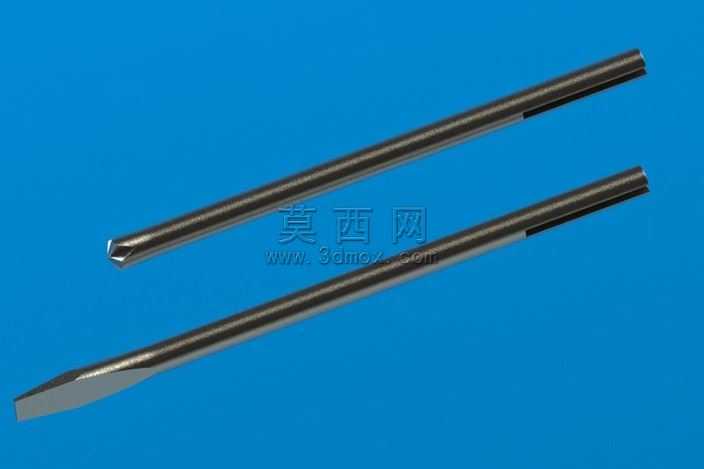

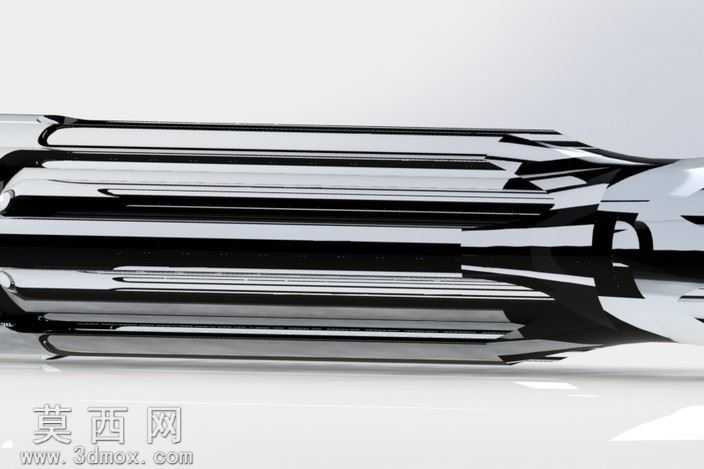

本作品为接触式测电笔的精细化三维建模成果，建模过程以还原产品真实结构与外观质感为核心目标，首先通过实物测绘获取测电笔各部件的精准尺寸参数，按照从内到外的装配逻辑拆分建模单元，依次完成金属批头、绝缘连接杆、氖管腔体、电阻组件、透明手柄外壳、尾部金属接触端等独立零件的建模工作。建模过程中对金属批头的一字刀口做了倒角细节处理，还原刀口的锋利边缘与使用磨损的细微弧度，绝缘连接杆采用哑光红色塑料材质参数设置，调整漫反射与粗糙度参数模拟PVC绝缘材料的哑光质感，避免过度反光失真。透明手柄部分是本次建模的重点难点，采用半透明PC塑料材质配置，调整折射度、透光率与次表面散射参数，还原透明手柄可隐约观察内部氖管、电阻、弹簧结构的真实视觉效果，同时对手柄表面的防滑棱纹做了凹凸贴图处理，还原手持部位的防滑纹理细节，提升模型的真实感。内部组件建模严格遵循测电笔的真实电路结构，依次排布限流电阻、氖管、复位弹簧，各零件之间保留合理的装配间隙，既符合实际生产的装配公差要求，也可直接用于装配动画的演示制作。金属接触端采用镀铬金属材质参数，调整高光反射与金属度参数，还原金属部件的亮面反光质感，尾部红色端盖做了圆弧过渡处理，还原产品的圆润握持手感。渲染阶段采用三点布光方案，主光源从侧上方打亮模型主体，勾勒透明手柄的轮廓光，辅助光源补全暗部细节避免死黑，背光源强化透明材质的通透感，最终渲染效果可清晰展示测电笔的外观造型与内部结构，模型可用于电工工具产品展示、装配教学演示、电商产品宣传等多个场景，各零件独立可编辑，支持后续的结构修改与参数调整。
