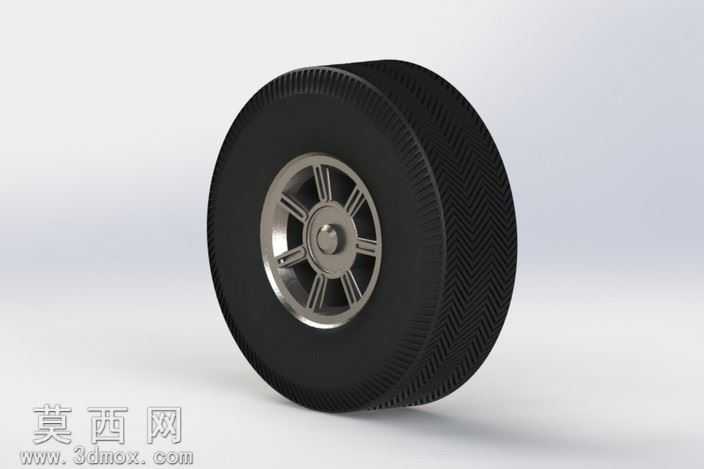

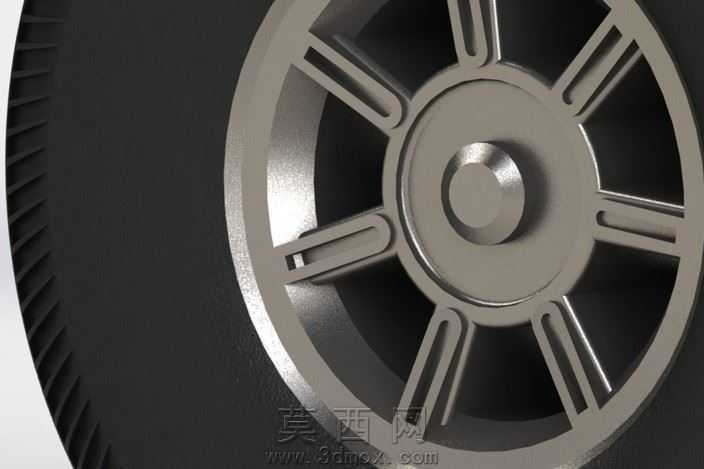

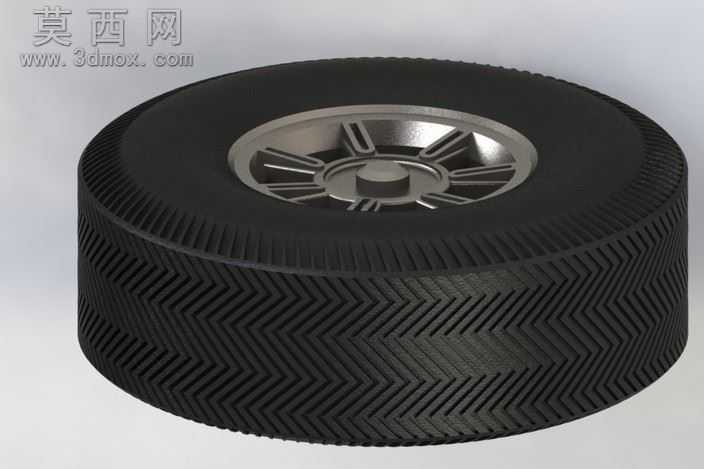

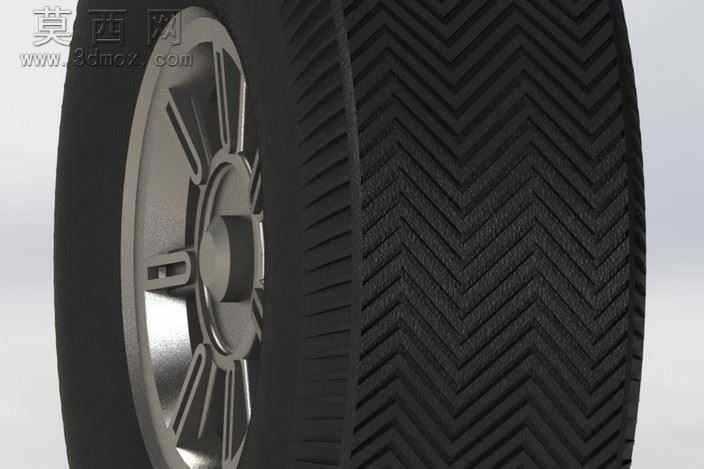

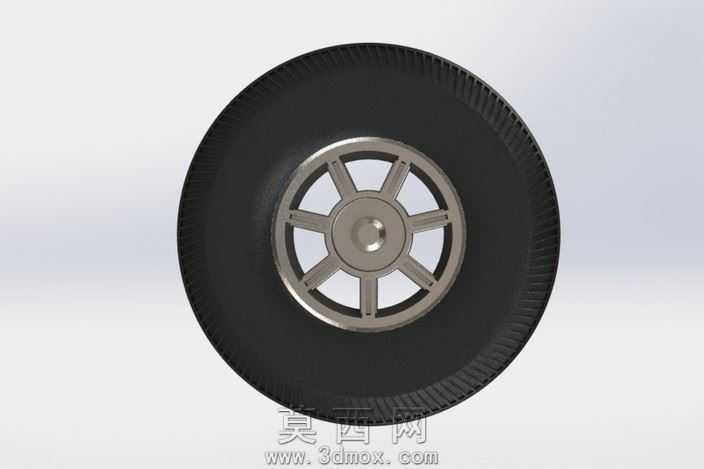

七辐条汽车轮毂搭配橡胶轮胎结构设计

量产车轮在实际加工中常遇到辐条根部应力集中导致的压铸开裂问题，这款七辐条轮组在结构设计阶段就针对该痛点做了针对性调整。辐条与轮心安装座的衔接处没有采用直角过渡，而是做了连续变曲率的圆角处理，圆角半径从辐条中段向两端平滑递增，既避免了压铸时金属液填充不畅产生的冷隔缺陷，也能在车辆过弯承受侧向载荷时，让应力沿着辐条曲面均匀分散到轮辋连接位，不会在根部形成应力断点。轮辋与轮胎配合的止口位置做了0.3mm的微凸过盈带，装配时轮胎胎圈能顺着导向斜面滑入安装位，过盈带的凸起高度经过反复调试，既不会因为过盈量过大导致轮胎装配时撬伤胎圈，也不会因为配合间隙过大出现高速行驶时轮胎脱圈的隐患。辐条表面的凹槽设计并非单纯为了造型美观，凹槽的深度控制在2.1mm，边缘做了0.8mm的倒角，一方面能在压铸后减少辐条表面的缩痕，让后续喷涂时漆面附着更均匀，另一方面也能在车轮旋转时形成微小的导流槽，带走刹车系统传递到轮毂的部分热量，降低长距离制动后轮毂的温升速率。轮心的安装凸台做了0.15mm的凸起定位止口，与车轴法兰盘配合时能自动对中，不需要反复调整车轮的安装位置，五个螺栓孔的位置度公差控制在0.05mm以内，避免装配后车轮出现径向跳动。轮胎的胎面花纹做了等距的节距排布，胎侧与轮辋贴合的位置做了加厚的橡胶层，能缓冲路面颠簸传递到轮辋的冲击力，胎唇位置内置的钢丝圈位置与轮辋的止口位置完全对应，充气后胎圈能紧密卡在轮辋的卡槽内，不会出现慢漏气的问题。辐条背面做了均匀的减重槽，减重槽的深度没有破坏辐条的受力截面，在保证辐条抗弯强度的前提下，单个轮毂的重量比同尺寸实心辐条轮毂轻了1.2kg，能有效降低车辆的簧下质量，提升悬挂系统的响应速度。轮辋的边缘做了卷边强化处理，卷边的圆弧半径经过优化，即使车辆低速蹭到路肩，也不会直接刮伤轮辋的漆面，甚至能避免轻微冲击导致的轮辋变形。
