汽车通风制动盘与制动卡钳结构设计

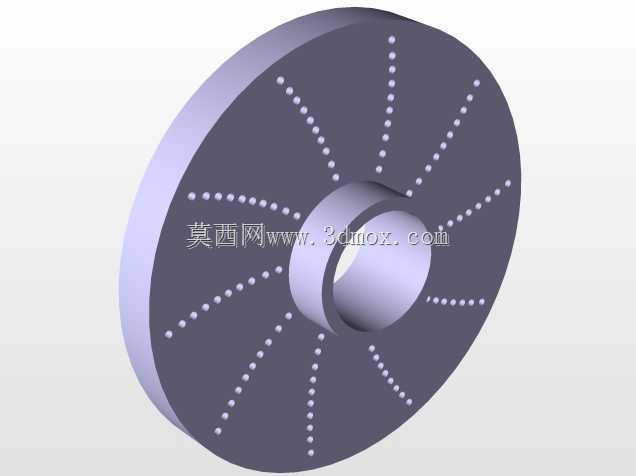

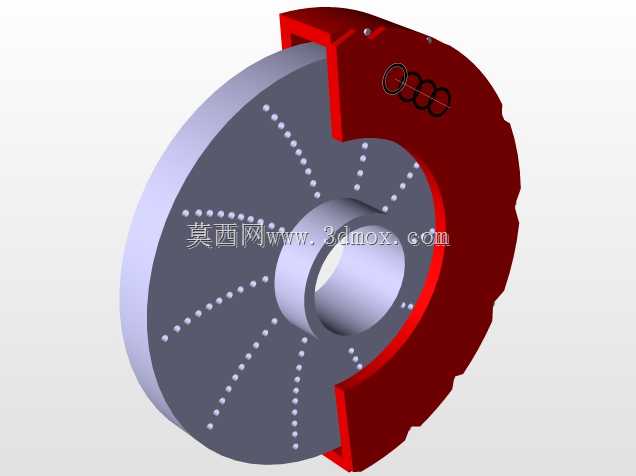

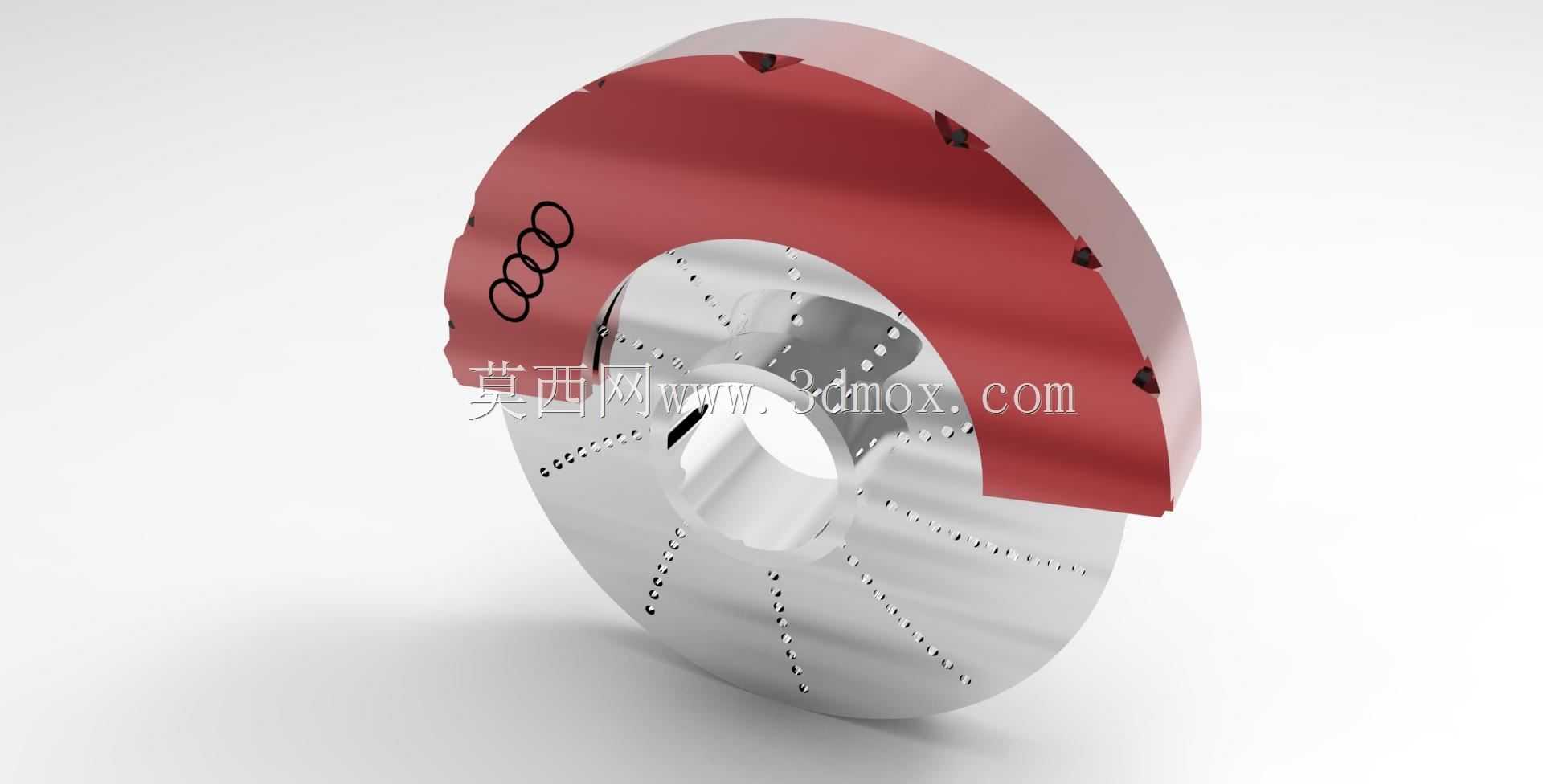

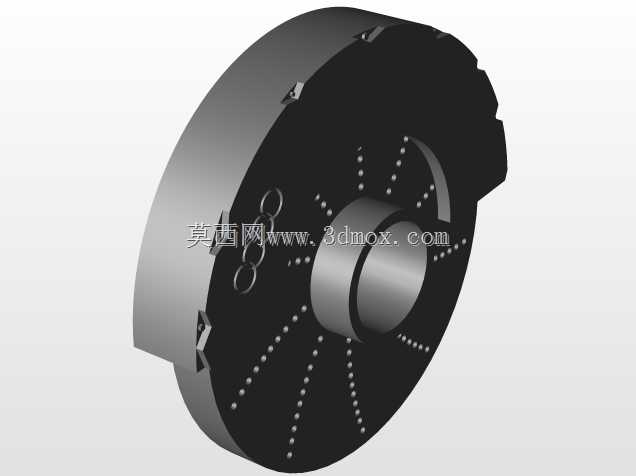

　　这套盘式制动组件的三维结构，是面向乘用车辆前轮制动场景开发的核心安全部件，日常行驶中承担着将车辆动能转化为热能散出、实现车辆减速与驻车的核心作用，不管是城市道路频繁启停的工况，还是高速行驶下的紧急制动场景，这套组件的结构合理性直接决定了制动响应速度与连续制动的稳定性。从结构设计逻辑来看，制动盘采用分体式通风结构，摩擦面沿圆周方向排布多组径向散热通孔与导流槽，车辆行驶时轮辋带动的气流可以顺着导流槽穿过盘体内部，快速带走制动过程中摩擦产生的热量，避免长时间制动导致的摩擦片热衰减，这一设计在山区长下坡路段的连续制动场景下优势尤为明显，能有效降低制动盘因高温产生形变、引发制动抖动的概率。卡钳部分采用浮动式钳体结构，

　　单侧布置活塞推动摩擦片贴合制动盘，钳体可沿导向销小幅滑动，保证两侧摩擦片磨损均匀，同时减少制动拖滞力矩，降低不必要的动力损耗。从安装边界来看，制动盘中心的定位孔与轮毂轴头采用过渡配合，端面均布的螺栓孔对应轮毂的安装螺柱，装配时需要保证制动盘端面跳动量控制在合理范围内，避免制动时方向盘出现抖动；卡钳的安装支架固定在转向节的对应安装位上，支架与卡钳之间的导向销需要预留足够的滑动间隙，同时匹配防尘套结构避免泥沙进入导致卡滞。设计过程中需要重点匹配摩擦片的有效摩擦半径，在轮辋内部安装空间允许的前提下，尽可能增大制动盘的有效直径，提升相同制动液压力下的制动力矩，同时要校核卡钳活塞的行程，保证摩擦片磨损到极限位置时，

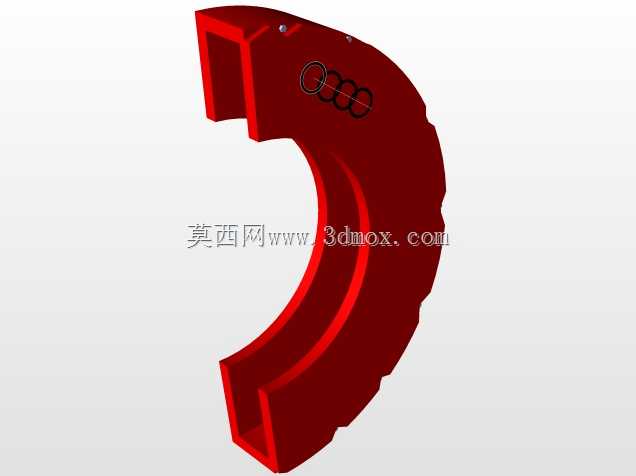

　　活塞仍有足够的推进量实现可靠制动。摩擦面的打孔设计除了散热作用外，还能在雨天行驶时快速破除摩擦面的水膜，避免水滑导致的制动响应滞后，打孔的排布角度经过气流优化，能在盘体旋转时形成主动导风效果，比同尺寸实心盘的散热效率提升四成以上。卡钳的钳体造型做了轻量化处理，在保证安装刚度、避免制动时钳体形变的前提下，去除了非受力区域的多余材料，降低簧下质量，对于提升车辆悬挂的响应速度、改善行驶平顺性也有一定帮助。在实际装配验证环节，需要保证制动盘与卡钳摩擦片之间的单侧间隙控制在合理范围，间隙过小容易出现行驶中摩擦片拖磨，加速磨损并增加油耗；间隙过大则会导致制动踏板行程过长，影响制动脚感与响应速度。这套结构的三维建模过程中，

　　对所有配合面的公差带做了对应预留，比如中心定位孔的公差、安装螺栓孔的位置度、卡钳导向销的同轴度，都按照实际量产的加工精度要求做了匹配，不管是用于结构教学、制动系统匹配计算，还是用于改装方案的空间校核，都能提供准确的结构参考。另外，制动盘的摩擦环与中心安装帽采用不同材料匹配，摩擦环选用耐磨导热性能优异的铸铁材质，中心安装帽选用强度更高的合金材质，两者通过铸造嵌合的方式连接，既保证摩擦面的耐磨与散热性能，又能降低中心连接部位的重量，同时避免不同材料热膨胀系数差异导致的装配应力问题。卡钳的进油口位置做了标准化设计，匹配常规车型的制动管路接头角度，避免装配时出现管路弯折导致的制动液流通不畅，放气螺钉的位置布置在卡钳腔体的最高点，方便更换制动液时排出腔体内的空气，保证制动系统的传动效率。
