分级式车辆制动操纵杠杆结构设计

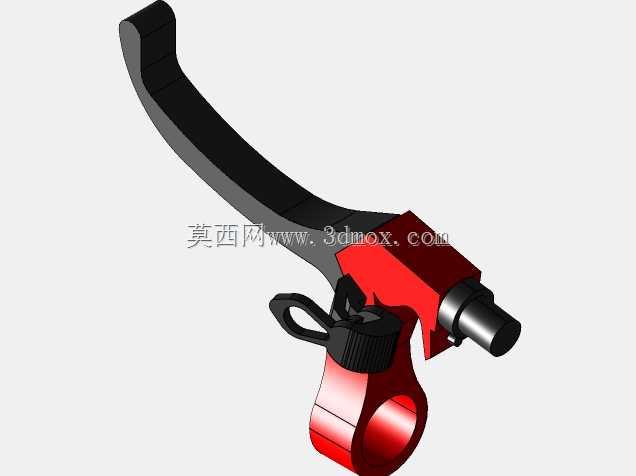

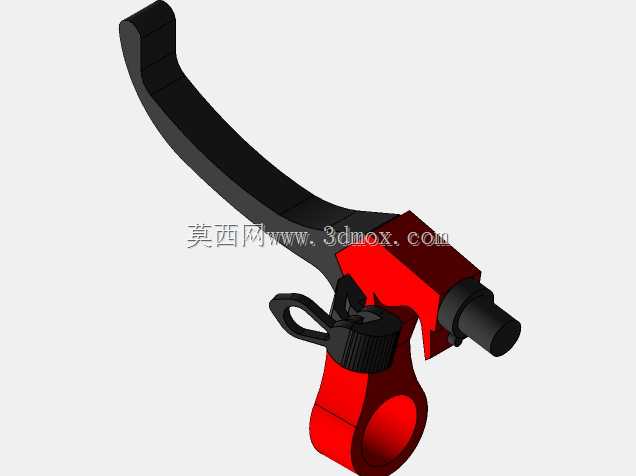

　　在乘用车辆、非道路移动机械的行车制动系统里，制动操纵杆是连接驾驶员操作输入与制动执行机构的核心传力部件，其结构合理性直接决定制动操作的手感、力传递效率以及紧急工况下的制动响应速度，是制动系统人机交互环节不可忽视的结构单元。这款分级式制动操纵杆，针对不同载荷级别的制动需求做了结构适配，整体采用弯臂式传力路径设计，长力臂段采用符合人体工学的弧形轮廓，握持区域做了贴合指腹的曲面过渡，操作时手掌可以自然贴合杆身，长时间握持操作也不会出现局部应力集中带来的不适感，同时弯臂的弧度经过力学优化，在保证足够操作行程的前提下，尽可能压缩了操纵机构的整体占用空间，避免与周边的仪表台、转向护罩等部件发生运动干涉。杆身主体采用变截面结构设计，

　　从握持端到铰接安装端，截面尺寸逐步过渡增大，在握持端保证足够的握持舒适度，在铰接受力区域则通过加大截面尺寸提升结构强度，能够承受制动操作时的峰值推力，不会出现杆身塑性变形甚至断裂的风险，铰接部位采用轴销式连接结构，安装孔位做了同轴度公差约束，装配后转动副的间隙控制在合理范围，既不会因为间隙过大出现操作旷量，也不会因为间隙过小导致操作卡滞。杆身下端的安装基座采用抱箍式结构，能够适配不同直径的安装转轴，基座上集成了锁止调节机构，通过旋钮式锁止件可以调整制动杆的初始安装角度，适配不同驾驶姿态下的操作习惯，锁止机构采用棘爪啮合结构，锁止后不会因为行车振动出现松脱，保证制动操纵位置的稳定性。从安装边界来看，

　　这款制动杆的转动行程覆盖常规制动操作的全行程范围，转动过程中杆身的运动包络经过校核，与周边部件的最小安全间隙满足整车布置的要求，不需要额外修改周边结构就可以完成适配安装。力传递路径上，杆身的力臂比经过多轮迭代计算，在保证足够制动力放大倍数的同时，不会因为力臂过长导致操作行程过大，兼顾了制动操作的灵敏度与操作力的合理性，不同级别对应的制动杆结构，在力臂长度、铰接点位置上做了针对性调整，适配不同总制动力需求的车型，小级别型号适配轻型代步车辆的制动需求，操作力更轻盈，大级别型号则适配重载作业机械的制动需求，结构强度冗余更高，能够承受更大的操作力输入。表面处理上，握持区域采用防滑纹理设计，即使手部有汗渍或者油污，也能保证足够的握持摩擦力，

　　不会出现操作打滑的情况，杆身的非握持区域做了圆角过渡处理，没有尖锐棱角，避免操作过程中划伤手部。在实际装车应用中，这款制动杆可以直接适配盘式、鼓式等多种形式的行车制动系统，通过调整拉索或者液压推杆的连接位置，就可以匹配不同的制动执行机构，不需要对制动杆本身做二次结构修改，通用性较强。结构建模过程中，对各个运动部件的配合间隙做了参数化设置，方便后续根据不同车型的装配公差要求做快速调整，所有受力部位都做了有限元强度校核，在峰值操作力作用下，最大应力值远低于材料的屈服强度，疲劳寿命满足整车全生命周期的使用要求，不会出现长期使用后的结构疲劳失效问题。铰接部位的润滑通道做了预留设计，日常维护时可以直接通过预留注油点加注润滑脂，减少转动副的磨损，延长部件的使用寿命，锁止调节机构的操作位置设置在握持时拇指可以直接触碰的区域，行驶过程中不需要大幅度调整手部位置就可以完成锁止角度的微调，操作便利性更强。
